Hätäsulkuventtiili-on eräänlainen hydraulinen ohjausventtiili. Se koostuu pääventtiilistä, kuristusventtiilistä, ohjausventtiilistä, painemittarista ja muista putkiliittimistä. Kun pääventtiilin tulopaine on alempi kuin ohjausventtiilin asetettu paine, ohjausventtiili on auki. Pääventtiilin ylemmän kansikammion sisällä oleva paine on yhtä suuri kuin pääventtiilin ulostulopaine, mikä luo paine-eron tulon ja ulostulon välille. Vesi virtaa venttiiliaukon läpi ja ulos poistoaukosta. Kun palopumppu käynnistyy tai vaihtuvataajuisen pumpun paine nousee ja ylittää ohjausventtiilin asetetun paineen, paine pilottiventtiilin ohjausputken läpi kasvaa pääventtiilin tuloaukosta. Tämä lisää jouseen vaikuttavaa painetta, painaa sitä alaspäin ja saa venttiilin sydämen liikkumaan alaspäin, jolloin ohjausventtiili sulkeutuu. Tällä hetkellä pääventtiilin tulopaine täydentää jatkuvasti pääventtiilin venttiilikannen yläkammiota kuristusventtiilin kautta. Koska venttiililevyn paine alaspäin on suurempi kuin ylöspäin suuntautuva työntövoima, pääventtiili sulkeutuu. Tärkein huomioitava seikka on, että kun tulopaine on pienempi kuin asetettu paine, venttiili pysyy auki; kun tulopaine on suurempi kuin asetettu paine, venttiili sulkeutuu.
Tämä venttiili sopii vesihuoltojärjestelmiin asuinyhteisöissä, joissa sammutusvesi ja talousvesi on kytketty rinnakkain. Kun sammutusvettä tarvitaan, venttiili sulkee automaattisesti kotitalousveden varmistaakseen sammutusveden-. Kun sammutus on ohi, venttiili avautuu automaattisesti kotitalouksien vesihuollon palauttamiseksi, mikä on kustannustehokkaampaa- kuin perinteinen erillinen sammutusvesi.
Toiminnot
Hätäsammutustoiminto:
Sammutustöiden aikana järjestelmän paine nousee ja venttiili sulkee automaattisesti käyttöveden varmistaen riittävän sammutusveden.
Sammutustyön päätyttyä järjestelmän paine laskee ja venttiili avautuu automaattisesti palauttaen vesihuollon.
Turvallisuustakuu:
Estää kilpailun palontorjunnan ja kotitalouksien vesihuollon välillä varmistaen palontorjuntajärjestelmän luotettavuuden.
Estää sammutusveden takaisinvirtauksen saastuttamasta kotitalouksien vesijohtoa (vaatii takaisinvirtauksen estäjän).
Kustannusoptimointi:
Erillistä sammutusvesiverkostoa ei tarvita, mikä vähentää rakennuskustannuksia ja huollon monimutkaisuutta.
Valintaopas
Nimellishalkaisija (DN):
Vakiomallit: DN40-500mm, kattaa useimpien asuinyhteisöjen tarpeet.
Erityisvaatimukset: Saatavilla on räätälöityjä suuria{0}}halkaisijaltaan DN350-700 mm venttiileitä.
Nimellispaine (PN):
Vakiopaineluokitukset: PN1.0, PN1.6, PN2.5MPa, sovitettavissa erilaisiin vedenpaineskenaarioihin.
Media ja lämpötila:
Käytettävät materiaalit: Puhdas vesi, viemäri, merivesi ja muut ei--syövyttävät nesteet. Lämpötila-alue: Alle tai yhtä suuri kuin 80 astetta. Korkean lämpötilan-sovelluksiin tarvitaan erikoismateriaaleja.
Yhteystapa:
Pääasiassa laippaliitäntä helppoa asennusta ja huoltoa varten.

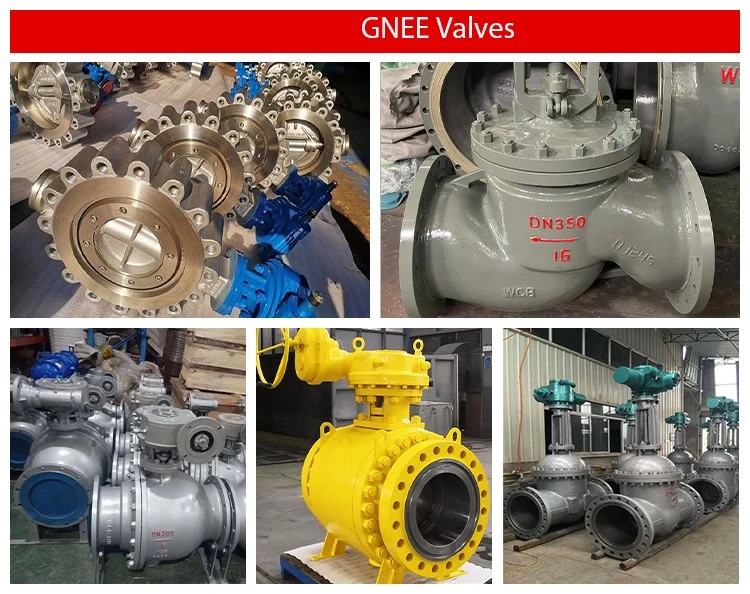

Hätäsulkuventtiilitehdas
