Mihin API 607:ää käytetään?
API 607-2010 -standardi koskee erityisesti 1/4-kierrosventtiilejä, joiden kiertokulma on enintään 90 astetta, ja venttiilituotteita, joissa käytetään ei-metallisia istukkamateriaaleja. Tämän standardin tyypillisiä sovelluksia ovat yleiset venttiilityypit, kuten palloventtiilit, läppäventtiilit ja tulppaventtiilit. On tärkeää huomata, että standardi sulkee nimenomaisesti pois sähköisten, pneumaattisten ja hydraulisten toimilaitteiden arviointivaatimukset, elleivät nämä toimilaitteet ole venttiilin sisäisiä osia, kuten käsivaihteistokoteloita.
Vakioalue ja ydinvaatimukset
Tämä standardi koskee neljänneskierrosventtiilien (ei--metallisista tai metallisista istukkamateriaaleista) ja muiden ei--metallisilla istukkailla varustettujen venttiileiden paineen-pidätyskyvyn tarkistamista palotestauksen aikana ja sen jälkeen. Standardi nimenomaisesti sulkee pois venttiilitoimilaitteiden testausvaatimukset, lukuun ottamatta manuaalisia vaihteistoja tai vastaavia mekanismeja.
Sovellusskenaarion analyysi: Korkean riskin{0}}aloilla, kuten petrokemian ja maakaasun käsittelyssä, venttiilien suorituskyky tulipalossa vaikuttaa suoraan koko järjestelmän turvallisuuteen. API 607 varmistaa, että venttiilit voivat ylläpitää perustiivistystoimintoja jopa korkeissa -lämpötiloissa 750–1000 astetta tiukkojen testausmenettelyjen avulla.
Palotestimenetelmän tekniset tiedot
Testitilan asetukset:
Testiventtiili on täysin liekkien ympäröimä, kun se on täytetty paineistetulla vedellä.
Ympäristön lämpötila on pidettävä välillä 750 - 1000 astetta 30 minuutin ajan. Tämä aikakehys perustuu useimpien tulipalojen sammuttamiseen tarvittavaan enimmäisaikaan.
| Venttiilin tyyppi | Testipaine | Lämpötilavaatimus | Kesto |
|---|---|---|---|
| Luokka 150/300 ei--metalliset istukkaventtiilit | 0,2 MPa (30 psig) | 750-1000 astetta | 30 minuuttia |
| Muut venttiilit | 75 % istuimen suurimmasta sallitusta työpaineesta | 750-1000 astetta | 30 minuuttia |
| Jäähdytysvaatimus kaikille venttiileille | Säilytä testipaine | Ulkoinen pinta<100°C | Pakkojäähdytys Alle tai yhtä suuri kuin 10 minuuttia |
Testauslaitteiden kokoonpano:
Testiasennuksen on varmistettava, että venttiili on vapaa ulkoisesta jännityksestä.
Liekin lähteen on oltava vähintään 150 mm:n päässä venttiilistä tai mistä tahansa kalorimetristä.
Testikotelon vaakavälys on oltava vähintään 150 mm ja korkeus vähintään 150 mm venttiilin yläpuolella.
Suorituskykystandardit ja vuotorajat:
Standardi määrittelee tiukat vuotorajat sen varmistamiseksi, että venttiilit säilyttävät perustoiminnallisuuden palo-olosuhteissa. Vuotonopeudet luokitellaan venttiilin koon perusteella, ja erityisvaatimukset ovat seuraavat:
| DN/NPS-koko | Istuimen vuoto tulipalon aikana (ml/min) | Istuimen vuoto jäähdytyksen jälkeen (ml/min) | Ulkoinen vuoto (ml/min) |
|---|---|---|---|
| DN 8 (NPS ¼) | 32/128 | 13 | 8/32 |
| DN 50 (NPS 2) | 200/800 | 80 | 50/200 |
| DN 100 (NPS 4) | 400/1600 | 160 | 100/400 |
| DN 200 (NPS 8) | 800/3200 | 320 | 200/800 |
Tekninen huomautus: Matala testipaine koskee luokkien 150 ja 300 ei--metallisia istukkaventtiilejä, jotka simuloivat palopumpun sammutuksen jälkeisiä-olosuhteita. Korkea koepaine koskee muita venttiileitä, mikä simuloi paremmin odotettavissa olevia käyttöolosuhteita tuotantolaitoksissa.
Venttiilin sertifiointi- ja laajennussäännöt
Kokovarmennussäännöt:
Standardi perustaa edustavaan testaukseen perustuvan venttiilin sertifiointijärjestelmän, jossa yksittäisen venttiilin testitulokset voidaan laajentaa muihin saman sarjan kokoihin:
| Testaa venttiilin kokoa | Sertifioitu venttiilikokovalikoima | Erityissäännöt |
|---|---|---|
| DN 50 (NPS 2) | DN 50 ja alle, 65, 80, 100 | Kaikki pienemmät koot voidaan sertifioida |
| DN 100 (NPS 4) | DN 100, 125, 150, 200 | - |
| DN 200 (NPS 8) | Kaikki koot DN 200 ja enemmän | Maksimikoon sertifiointi |
Paineluokitussertifikaatti:
Paineluokitussertifiointi noudattaa erityisiä laajennussääntöjä, joissa yhden luokituksen testaus voi kattaa viereiset korkeammat arvot:
Luokan 150 testi sertifioi luokan 150 ja 300.
Luokan 300 testi sertifioi luokan 300, 400 ja 600.
Luokan 600 testi sertifioi luokkien 600, 800 ja 900.
Materiaalirakennevaatimukset ja muutoksenhallinta:
Standardi määrittelee selkeät vaatimukset venttiilimateriaalien rakenteelle. Paineenpidätyskuoren materiaalisertifiointi perustuu ASME B16.34 -materiaaliryhmiin:
Materiaaliryhmät: Ferriittiset materiaalit (ryhmät 1.1-1.18), austeniittiset materiaalit (ryhmät 2.1-2.5), duplex-teräsmateriaalit (ryhmät 2.6-2.12) ja nikkeliseosmateriaalit (ryhmä 3). Seosteräspultit voivat sertifioida austeniittiset teräspultit, mutta päinvastainen ei ole voimassa.
Kaikki ei--metallisten materiaalien nimelliset koostumuksen muutokset edellyttävät uudelleen-sertifiointia, mutta täytetty PTFE ja ei--PTFE voivat sertifioida toisiaan. Muutokset elastisessa materiaalityypissä vaativat yhden venttiilin uudelleentestauksen.
Testiraportin vaatimukset:
Täydellisen testiraportin on sisällettävä 21 tiettyä kohtaa, kuten testauspäivä ja -paikka, yksityiskohtainen venttiilin kuvaus, lämpötilatiedot, vuototiedot ja toiminnan suorituskyvyn tarkastus. Raportin jokainen sivu on numeroitava ja siitä on käytävä selvästi ilmi, täyttääkö testiventtiili standardivaatimukset.

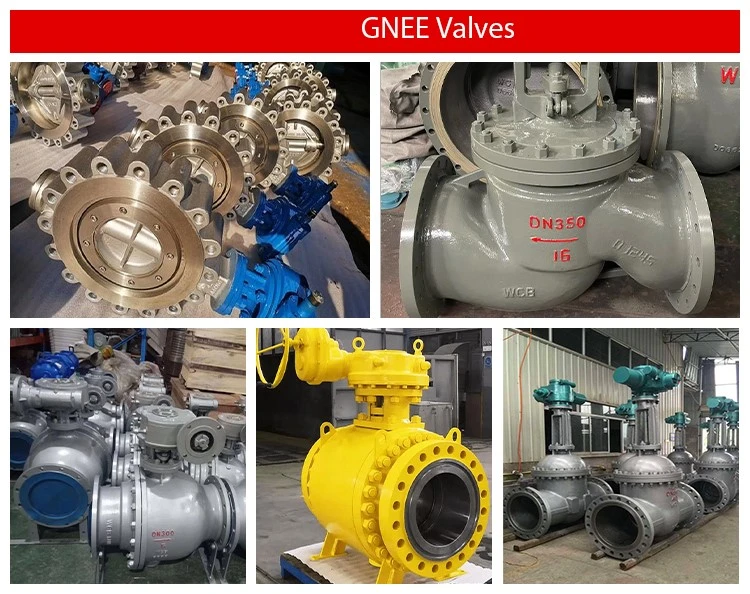

API 607 -venttiili varastossa
