api 6d akseliin asennettu palloventtiili
API 6D nivelpalloventtiili on erikoistyyppinen palloventtiili, jolla on keskeinen ominaisuus: toisin kuin kelluva palloventtiili, pallo ei liiku vapaasti, vaan se on kiinnitetty venttiilin runkoon kahdella tai useammalla nivelellä (yleensä laakerilla). Tämä rakenne varmistaa, että pallo pysyy kiinteässä asennossa avaamisen ja sulkemisen aikana, mikä estää pallon ja venttiilin istukan välisen suoran kitkan, mikä vähentää merkittävästi istukan kulumista ja pidentää venttiilin käyttöikää. Lisäksi nivelrakenne kestää korkeampia paineita, mikä tekee nivelpalloventtiileistä sopivia korkeapaineisiin ja halkaisijaltaan suuriin{4}}sovelluksiin.

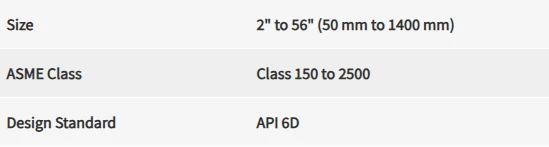

Erittely
Rakenteelliset ominaisuudet
- Katkaise tukisuunnittelu
Pallo on kiinnitetty venttiilin runkoon molemmilta puolilta tapeilla (lyhyillä akseleilla), toisin kuin perinteisten kelluvien palloventtiilien vapaassa{0}}kelluvassa mallissa.
Keskipaine tukee nivelet, mikä estää pallon ja venttiilin istukan välisen liiallisen puristuksen, vähentää kulumista ja pidentää käyttöikää.
- Kaksisuuntainen tiivistys
Tuoduissa nivelpalloventtiileissä käytetään tyypillisesti kaksisuuntaista tiivistysrakennetta, mikä takaa luotettavan tiivistyksen väliaineen virtaussuunnasta riippumatta.
Venttiilin istukassa on jousikuormitteinen-tai itsetiivistävä-rakenne, joka mukautuu paineen ja lämpötilan muutoksiin.
- Suuri halkaisija ja korkea paineen sovitettavuus
Voidaan suunnitella DN50~DN1200 (2"~48") tai jopa suuremmille halkaisijoille, ja paineluokitukset kattavat luokan 150~Class 2500 (PN16~PN420).
Kannatintuki hajottaa keskipainetta, mikä tekee siitä sopivan korkeaan-paineeseen, korkeaan-lämpötiloihin tai syövyttäviin materiaaliolosuhteisiin.
- Paloturvallisuussuunnittelu
Venttiilin istukkamateriaali sisältää tyypillisesti metallin ja pehmeiden tiivisteiden (kuten PTFE) komposiittirakenteen. Tulipalon sattuessa metalliosa voi muodostaa hätätiivisteen vuotojen estämiseksi.
Toimintaperiaate
Avoin tila
Kierrä venttiilin karaa 90 astetta kohdistamalla pallokanava putkilinjaan, minimoimalla väliaineen virtausvastuksen ja vähentäen painehäviötä.
Suljettu tila
Kierrä palloa 90 astetta pystyasentoon varmistaen tiiviin tiivisteen venttiilin istukan ja pallon pinnan välillä ja katkaisemalla väliaineen virtauksen.
Vyöryän tuki varmistaa, että pallo ei liiku korkean paineen alaisena, mikä säilyttää tiivistyskyvyn.
Sovellusskenaariot
- Öljy- ja kaasuteollisuus
Öljyputket, maakaasun käsittelylaitokset, jalostamot jne., joita käytetään korkeapaineisen-öljyn ja kaasun hallintaan.
- Kemian ja petrokemian kentät
Putkijärjestelmät, jotka käsittelevät syövyttäviä aineita (kuten happoja, emäksiä, liuottimia), jotka vaativat kemiallista korroosiota kestäviä venttiileitä.
- Voimateollisuus
Höyryputket, kattiloiden syöttövesijärjestelmät ja muut korkean -lämpötilojen ja korkean paineen{1}}olosuhteet.
Vedenkäsittely ja kunnallistekniikka
Suuret vesijohtoputket, jätevedenpuhdistamot jne., jotka vaativat suuren-halkaisijan, matalan{2}}vuotoventtiilin.
Edut ja rajoitukset
Edut:
Korkea luotettavuus: Niveltuki vähentää pallon siirtymistä ja varmistaa vakaan tiivistyksen.
Pitkä käyttöikä: Alhainen{0}}kitka vähentää kulumista ja pidentää huoltovälejä.
Hyvä sopeutumiskyky: Mukautettavissa erikoismateriaaleilla, kuten korkeita -lämpöä kestäviä, korroosion-kestäviä ja räjähdyssuojattuja{2}}materiaaleja.
Alhainen käyttömomentti: Nivelrakenne vähentää avaus- ja sulkemismomenttia, mikä helpottaa automaattista ohjausta.
Rajoitukset:
Korkeammat kustannukset: Monimutkainen rakenne, korkealaatuiset{0}}materiaalit ja yleensä korkeampi hinta kuin kelluvat palloventtiilit.
Suurempi paino: halkaisijaltaan suuret-venttiilit edellyttävät asennustilan ja tukirakenteen huomioon ottamista.
Korkeat asennuksen tarkkuusvaatimukset: Varmista akselin ja venttiilin istukan välinen samankeskisyys vuotojen estämiseksi.
Valinta- ja huoltosuositukset
Valintapisteet
Väliaineen ominaisuudet: Valitse venttiilirungon materiaali (esim. hiiliteräs, ruostumaton teräs, seosteräs) lämpötilan, paineen ja syövyttävyyden perusteella.
Tiivistysvaatimukset: Määritä, tarvitaanko pehmeä tiiviste (ei vuotoa) vai kovametallitiiviste (korkeat{0}}lämpötilaolosuhteet).
Toimintatapa: Manuaalinen, pneumaattinen, sähköinen tai hydraulinen käyttö, valittu automaatiovaatimusten perusteella.
Huolto-suositukset
Säännöllinen tarkastus: Tarkista venttiilin istukan tiiviste ja nivelten voitelu 6-12 kuukauden välein.
Puhdistus ja huolto: Poista jäämät venttiilin rungosta estääksesi epäpuhtaudet hankaamasta pallon pintaa.
Vaihda tiivisteet: Vaihda venttiilin istukan tiivisteet 3-5 vuoden välein käyttötiheydestä riippuen.

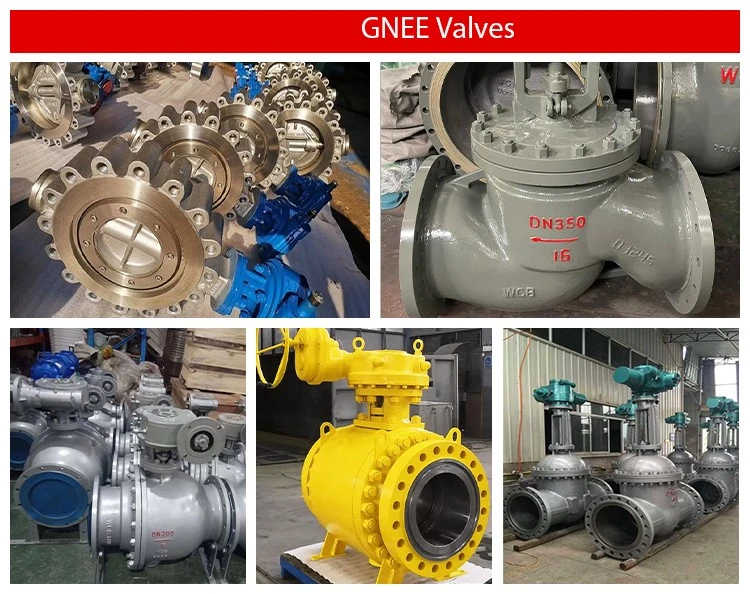

venttiili varastossa
