AWWA C507 on American Water Supply Engineering Associationin (AWWA) kehittämä standardi 6 tuumasta 60 tuumaan (150 mm - 1 500 mm) palloventtiileille. Se on suunniteltu erityisesti välineiden sulkemiseen-ja liittämiseen suurissa-halkaisijaisissa vesijärjestelmissä, ja siinä on korkea tiivistyskyky, korroosionkestävyys ja pitkä käyttöikä.
AWWA C507 täysaukkoiset palloventtiilitTekniset tiedot ja suunnitteluparametrit
| Parametri / ominaisuus | Tekninen kuvaus / spesifikaatio |
| Vakiokoodi | AWWA C507 |
| Venttiilin tyyppi | Akseli-Asennettu / nivelpalloventtiili |
| Kokoalue (NPS) | 6" – 60" (150 mm – 1 500 mm) |
| Paineluokka | 150, 250, 300 psi |
| Portin konfigurointi | Täysi portti(Täysi poraus); erittäin korkea CvCv arvot |
| Tiivistystyyppi | Kimmoisa istuva (kumi) tai metalli---metalliin istuva |
| Lopeta yhteydet | Laipallinen, yhteensopiva AWWA C207:n tai ASME B16.1:n kanssa |
| Käyttö / käyttö | Käsipyörä, vaihteisto, sähköinen, hydraulinen tai pneumaattinen |
AWWA C507 palloventtiilitMateriaalitiedot
| Komponentin nimi | Yleiset materiaalit (ASTM-standardit) | Kuvaus / Huomautuksia |
| Runko | Pallorauta A536 / Valuteräs A216 | Korkeapaine{0}}palvelu vaatii pallografiittirautaa tai valuterästä. |
| Pallo | Pallorauta / ruostumaton teräs / kromi{0}}pinnoitettu hiiliteräs | Tarkka{0}}viimeistelypinta varmistaa pitkän istuimen käyttöiän. |
| Akseli | SS 304/316 / 17-4PH | On suunniteltava niinPutoamisen esto-tyyppi. |
| Istuin | EPDM / Buna-N / Ruostumaton teräs | Joustavilla istuimilla saadaan kupla{0}}tiukka sulku; Metalliset istuimet hankauskestävyyttä varten. |
| Laakerit | Itse{0}}voitelevat pronssi-/komposiittivuoraukset | Tukee pallon painoa ja vähentää käyttömomenttia. |
| Sisäinen pinnoite | Fuusiosidottu epoksi (FBE) | Yhteensopiva AWWA C550:n kanssa; sopii juomaveteen. |
AWWA C507 palloventtiilitPainearvot ja hydrostaattinen testitaulukko
| Paineluokka | Suurin työpaine (psi) | Kuoren testipaine (2x) | Istuimen testipaine (1x) |
| Luokka 150 | 150 psi (1,03 MPa) | 300 psi (2,07 MPa) | 150 psi (1,03 MPa) |
| Luokka 250 | 250 psi (1,72 MPa) | 500 psi (3,45 MPa) | 250 psi (1,72 MPa) |
| Luokka 300 | 300 psi (2,07 MPa) | 600 psi (4,14 MPa) | 300 psi (2,07 MPa) |
AWWA C507 venttiilitKasvot-kasvot-mitat
| Nimelliskoko (in) | Nimelliskoko (mm) | Tyypillinen pituus F{0}}–-F (in/mm) | Arvioitu paino (kg) |
| 8" | 200 | 11.5 / 292 | 150 |
| 12" | 300 | 14.0 / 356 | 320 |
| 24" | 600 | 24.0 / 610 | 1,850 |
| 36" | 900 | 36.0 / 914 | 4,200 |
| 48" | 1200 | 48.0 / 1219 | 8,500 |
Miksi valita AWWA C507 -palloventtiilit näihin sovelluksiin?
| Ominaisuus | Tekninen etu | Sovelluksen hyöty |
| Ultra-pieni virtausvastus | Erittäin korkea virtauskerroin ( CvCv ); suorituskyky vastaa suoraa putken osaa. |
Energiatehokkuus: Vähentää pumppausenergian kulutusta, mikä voi säästää kymmeniä tuhansia vuosittaisia sähkökustannuksia. |
| High Velocity Resistance | Tasainen kuormituksen jakautuminen palloon tukevalla nivel/akselituella. | Turvallisuus ja vakaus: Pysyy vakaana nopeassa{0}}hankauksessa, jossa läppäventtiilit saattavat kärsiä tärinästä tai kavitaatiosta. |
| Kaksisuuntainen tiivistys | Kimmoisat tai metalliset istuimet tarjoavat 100 %:n -kaksisuuntaisen katkaisun. | Vuodon ehkäisy: Varmistaa täydellisen eristyksen eri painevyöhykkeiden välillä monimutkaisissa putkistoverkostoissa. |
| Itsepuhdistuva{0}}ominaisuus | Pallon pyöriminen pyyhkii pois roskat ja kerrostumat istuinpinnoista. | Pitkä käyttöikä: Soveltuu erittäin hyvin raakavedelle tai tuotettulle vedelle, joka sisältää lietettä, hiekkaa tai mineraaleja. |

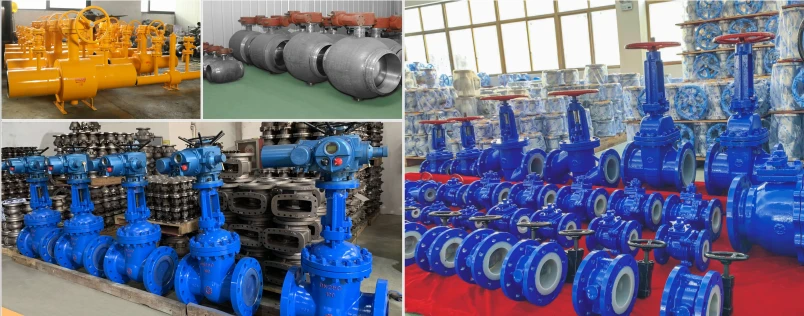

GNEE AWWA Venttiilitehdas
FAQ
Mitä eroa on ASME:n ja AWWA:n välillä?
AWWA: keskittyy putkien ja venttiilien liitäntöihin, jotka ovat yhteisiä kunnallisille vesille{0}}mitat ja liitokset, kun otetaan huomioon pallografiittivalurauta ja vesilaitoksen liittimet. ANSI/ASME: määrittää laajemmat mekaaniset mitat, pulttimallit ja paineluokkamääritykset teollisuusputkille.
Mitä AWWA tarkoittaa?
TheAmerican Water Works Association(AWWA) on maailman suurin vesihuollon ammattilaisten järjestö. AWWA uskoo, että jokainen vesialan ammattilainen ansaitsee tuntea olevansa valtuutettu ja heillä on oltava tarvittavat työkalut ja resurssit tarjotakseen yhteisöilleen turvallista ja puhdasta vettä.
