AWWA C517 on valuraudan suunnittelu- ja suorituskykystandardiepäkeskoventtiilitjoustavilla istuimilla, American Water Associationin (AWWA) kehittämä. Se soveltuu vesi-, jätevesi- ja regeneroituun vesijärjestelmiin, joiden koko vaihtelee 3 tuumasta 72 tuumaan, ja se määrittelee venttiilimateriaaleille, paineluokille, liitäntämenetelmille ja käyttöolosuhteille asetetut perusvaatimukset.
Pyydä tekninen lähetys: Lataa AWWA C517 -materiaali- ja tekniset tiedot jo tänään.
Data Sheet
AWWA C517 Tekniset tiedot
| Parametrit | Tekniset tiedot | Huomautuksia |
| Kokoalue | 3" - 72" (DN80 - DN1800) | Isommat koot saatavilla pyynnöstä. |
| Suunnittelustandardi | AWWA C517 | Vakiona joustaville-istuville epäkeskisille tulppaventtiileille. |
| Paineluokitus | 150 psi, 175 psi, 250 psi | Riippuen koosta ja sovellusvaatimuksista. |
| Lopeta yhteydet | Laipallinen (ASME B16.1), MJ (AWWA C111) | Laipalliset, mekaaniset liitokset tai uritetut päät. |
| Kasvot-kasvot- | AWWA C517:n mukaan | Toimialan{0}}standardimittojen mukainen. |
| Hydrostaattinen kuoritesti | 2 x käyttöpaine | Varmistaa venttiilirungon rakenteellisen eheyden. |
| Joustavan istuimen testi | 1 x käyttöpaine | Takaa "Bubble-Tight"-sulkemisen. |
| Sovellettava media | Jätevesi, liete, hiekka, raakavesi | Ihanteellinen nesteille, jotka sisältävät kiinteitä aineita tai kuituja. |
AWWA C517 Rakennusmateriaalit
| Komponentti | Materiaalivaihtoehdot | Viitestandardi |
| Runko | Pallorauta / valurauta | ASTM A536 / ASTM A126 Cl. B |
| Plug Core | Pallorauta | ASTM A536 ydin |
| Pistokkeen kapselointi | NBR (Buna-N), EPDM, neopreeni | Valittu kemiallisen yhteensopivuuden perusteella. |
| Rungon istuin | Hitsattu 90 % puhdasta nikkeliä | Päällystetty ylivertaisen korroosion/hankauksenkestävyyden saavuttamiseksi. |
| Laakerit | 316 ruostumaton teräs / sintrattu SS | Pysyvästi voideltu, hankaa{0}}kestävä. |
| Akselin tiiviste | NBR V{0}}-tyypin pakkaus | Itsesäätyvä-tai säädettävä paineen alaisena. |
| Akseli | Ruostumaton teräs / pallografiittirauta | ASTM A276 Tyyppi 304/316 |
| Kiinnikkeet | Sinkki-pinnoitettu teräs / ruostumaton teräs | ASTM A307 / A193 B8 |
| Sisätilojen pinnoite | Fuusiosidottu epoksi (FBE) | Yhteensopiva AWWA C550:n kanssa. |
AWWA C517 Plug Valve -venttiilin sovellukset
Ensisijainen käyttökohde: Jätevesi
Raaka jäteveden eristys
Lietteen käsittely
Grit Chambers
Scam & Grease Lines
Kunnallinen vesi ja raakavesi
Raakaveden otto
Pumppuaseman tyhjennys
Suodattimen takahuuhtelu
Teollisuus- ja kaivoslietteet
Kaivoslietteet
Massa ja paperi
FGD-järjestelmät
Jäähdytysvesi
Hulevesien ja tulvien valvonta
Hulevesien pumppaus
Viemärien sieppaajat

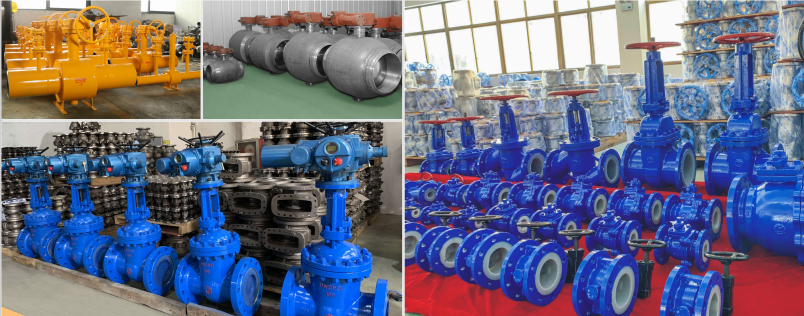

GNEE AWWA Tulppaventtiilitehdas
Luotettava jäteveden eristys – 3" - 72" AWWA C517 -venttiilit valmiina projektiisi.
FAQ
Mitä eroa on epäkeskisellä ja ei-epäkeskisellä tulppaventtiileillä?
Pistokkeen suunnittelu:Vakiotulppaventtiileissä käytetään keskitulppaa, kun taas epäkeskisissä tulppaventtiileissä käytetään off--keski- tai epäkeskotulppaa. Kulutuskestävyys: Epäkeskorakenne vähentää kulumista ja kitkaa verrattuna tavalliseen tulppaventtiiliin. Virtauksen säätö: Epäkeskiset tulppaventtiilit tarjoavat tasaisemman virtauksen ohjauksen ja paremman kuristussuorituskyvyn.
Mitä eroa on epäkeskoventtiilin ja palloventtiilin välillä?
Epäkeskisessä tulppaventtiilissä on tulpan -muotoinen, virtausta-rajoittava komponentti, joka pyörii epäkeskiseen suuntaan, ja palloventtiili säätelee nesteiden tai kaasujen virtausta käyttämällä palloa, jossa on reikä.
Mitä epäkesko tarkoittaa venttiileissä?
Epäkeskiset tulppaventtiilit ovat eräänlainen pyörivä ohjausventtiili, joka on suunniteltu offset- tai epäkeskotulpalla - epäkeskorakenne tarkoittaa, ettäpistoke kääntyy pois-keskipisteestä. Ainutlaatuinen muotoilu tarjoaa useita etuja, mukaan lukien paremmat tiivistysominaisuudet ja venttiilikomponenttien kulumisen vähentämisen.
