AWWA C518on standardikaksois-levykääntyvät takaiskuventtiilitjonka on kehittänyt American Water Engineers Association (AWWA). Sen koko nimi on "ANSI/AWWA C518 Dual-Disc Swing Valves for Water Supply Systems". Se soveltuu raakavesi-, juomavesi- ja regeneroituun vesijärjestelmiin, joiden halkaisija on 2–48 tuumaa (50–1 200 mm), ja siinä määritellään venttiilien tekniset vähimmäisvaatimukset materiaalien, rakenteen, paineluokitusten, tiivistysominaisuuksien ja testausvaatimusten osalta.
Luotettava ja huoltovapaa-ilmainen – Pyydä nopea tarjous AWWA C518 Dual--levytakaiskuventtiileistä.
AWWA C518 Tekniset tiedot
| Parametrit | Tekniset tiedot | Huomautuksia |
| Vakiomääritys | AWWA C518 | Vakio kaksois-levyjousi-takaiskuventtiileille. |
| Nimelliskokoalue | 2" - 48" (DN50 - DN1200) | Suuremmat koot (jopa 72") saatavilla pyynnöstä. |
| Nimelliskäyttöpaine | 150 psi, 250 psi | Riippuen materiaali- ja käyttötarpeista. |
| Yhteystyypit | Kiekko, korvake, kaksoislaippa | Kiekkotyyppi on alan yleisin standardi. |
| Kasvot-kasvot-mitta | API 594 / AWWA C518 mukaan | Ultra{0}}lyhyt muotoilu vähentää painoa ja tilaa. |
| Hydrostaattinen kuoritesti | 1,5 x nimellispaine | Varmistaa rakenteellisen ja paineen eheyden. |
| Joustavan istuimen testi | 1,1 x nimellispaine | Takaa "Bubble-Tight"-sulkemisen. |
| Palvelumedia | Juomavesi, raakavesi, puhdas vesi | Soveltuu kunnallisiin ja teollisuuden vesijärjestelmiin. |
AWWA C518 Rakennusmateriaalit
| Komponentin / osan nimi | Yleiset materiaalit | Materiaalispesifikaatio / ASTM-standardi |
| Venttiilin runko | Pallorauta / harmaa rauta | ASTM A536 / ASTM A126 Cl. B |
| Kaksoislevyt (levyt) | Pronssi / ruostumaton teräs / pallografiittirauta | ASTM B584 / ASTM A351 CF8M |
| Joustava istuin | EPDM / NBR (Buna-N) / Viton | Varmistaa nolla{0}}vuototiivisteen. |
| Vääntöjouset | Ruostumaton teräs 302 / 316 / Inconel | Tarjoaa nopean sulkemisvoiman jännityksen estämiseksi. |
| Sarana- ja pysäytystapit | Ruostumaton teräs 304 / 316 / 410 | Tukee levyn pyörimis- ja liikerajaa. |
| Laakerit / holkit | PTFE / pronssi | Vähentää kitkaa ja estää tappien juuttumisen. |
| Suojaava pinnoite | Fuusiosidottu epoksi (FBE) | Yhteensopiva AWWA C550 -standardin kanssa korroosiosuojauksessa. |
| Laitteet / kiinnikkeet | Ruostumaton teräs | Ylivoimainen hapettumisen ja ruosteenkestävyys. |
Miksi valita AWWA C518? (Vertailu perinteisiin takaiskuventtiileihin)
| Kipukohdat / tekniset haasteet | Perinteinen heilahdustarkastus (AWWA C508) | Kaksois-levyjousi-ladattu (AWWA C518) |
| Vesivasara (slam) | Hidas sulkeminen: Sulkeutuu vasta, kun takaisinvirtaus on jo alkanut, aiheuttaen massiivisen hydraulisen iskun ja "putken paisumisen". | Nopea sulkeminen: Suljetaan ennen kuin takaisinvirtaus alkaa, mikä varmistaa äänettömän ja iskuvapaan{0}}toiminnan. |
| Asennustila | Tilava: Pitkät -kasvotusten-mitat ja suuri paino vaativat suuren jalanjäljen. | Ultra-kompakti: Tyypillisesti vain1/4 - 1/8perinteisten venttiilien pituus-kasvot- |
| Asennussuunta | Rajoitettu: Rajoitettu yleensä vain vaakasuuntaisiin putkiin. | Monipuolinen: Sopii molemmillevaaka- ja pystysuora (virtaus ylöspäin)asennukset. |
| Ylläpitokustannukset | Monimutkainen: Monet sisäiset liikkuvat osat; saranatapit ja holkit ovat alttiita ennenaikaiselle kulumiselle. | Yksinkertaistettu: Virtaviivainen muotoilu korkealaatuisilla-jousilla ja tapeilla takaavat pitkän-kestävyyden ja vähäisen huollon. |
AWWA-venttiilin sovellukset
Kunnalliset vesipumppuasemat
Pumpun tyhjennys
Hiljainen toiminta
Korkean{0}}rakennuksen vesijärjestelmät
Pystysuuntainen asennus
LVI-järjestelmät
Vedenkäsittely ja teolliset prosessit
Suodattimen takahuuhtelujärjestelmä
Meriveden suolanpoisto ja raakaveden kuljetus
Teollisuuden kiertovesijäähdytys

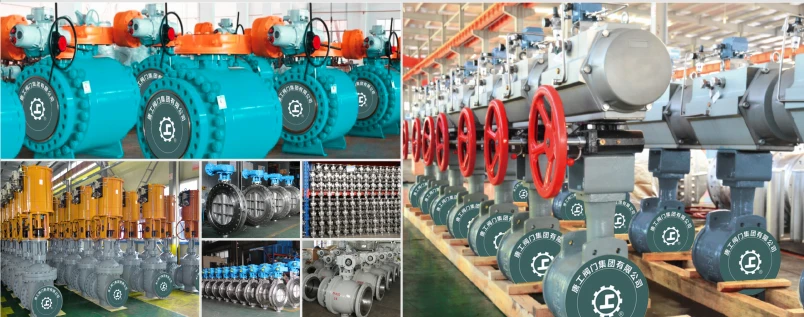

GNEE AWWA Venttiilitehdas
Etsitkö AWWA C518:n teknisiä tietoja? Lataa 2" - 48" datalehtemme jo tänään.
FAQ
Mitä AWWA-venttiilit ovat?
AWWA venttiilit ovatsuunniteltu täyttämään tiukat American Water Works Associationin (AWWA) standardit, mikä takaa vedenjakelu- ja käsittelyjärjestelmien kestävyyden ja luotettavuuden. Nämä pitkää käyttöikää varten suunnitellut venttiilit on optimoitu kunnalliseen, teolliseen ja kaupalliseen vesiinfrastruktuuriin.
Kuinka kääntyvä takaiskuventtiili tulisi asentaa?
Takaiskuventtiilit on aina asennettuSARANA-TAPA sijoitetaan vaakasuoraan putken keskiviivan yläpuolelle(kuten tämän osan lopussa olevissa kuvissa näkyy). Väärä asennus voi johtaa kiinnittymiseen, suureen päähäviöön ja/tai takertumiseen avoimeen asentoon.
