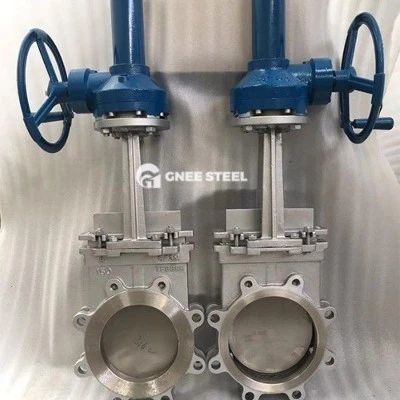

Ruostumattomasta teräksestä valmistettu kartiohammaspyörästö, jossa on kartiohammaspyöräkäyttörakenne, tarjoaa alhaisen nesteen vastuksen ja vahvan tiivistyspinnan eroosiota vastaan. Sen avaaminen ja sulkeminen on vaivatonta, ja väliaineen virtaussuunta on rajoittamaton, mikä ylläpitää vakaan nestepaineen. Kokonaisrakenne on yksinkertainen ja kompakti, ja sen valmistettavuus on erinomainen, mikä tekee siitä sopivan nesteenhallintatarpeisiin erilaisissa teollisissa skenaarioissa.
Ydinrakenne ja toimintaperiaate
Lähetysmenetelmä
Käytetään kartiohammaspyörän (spiraalikartiohammaspyörän) voimansiirtomekanismia. Kartiohammaspyörän pyörittäminen käsipyörän tai käyttölaitteen avulla saa venttiilin varren nousemaan ja laskemaan pystysuunnassa, mikä ohjaa portin avautumista ja sulkeutumista. Tämä rakenne muuntaa vaakasuuntaisen pyörivän liikkeen pystysuoraksi lineaariseksi liikkeeksi, mikä tekee käytöstä helpompaa ja sopii ahtaisiin ympäristöihin.
Portin suunnittelu
Pystysuuntainen liike: portti liikkuu pystysuunnassa nestekanavaa pitkin ja muuttaa kanavan poikki{0}}leikkausaluetta virtausnopeuden ohjaamiseksi.
Tiivistysmenetelmä: Portin ja venttiilin istukan välissä käytetään aukotonta avaus- ja sulkemismallia, joka tukee kaksisuuntaista tiivistystä väliaineen vuotamisen estämiseksi. Joissakin malleissa käytetään kiinteää kumitiivistettä tai kovametallihitsaustekniikkaa kulutuskestävyyden ja korroosionkestävyyden parantamiseksi.
Venttiilin rungon rakenne
Litteä-pohjainen venttiilirunko: pohja on samalla tasolla putkilinjan kanssa, mikä estää roskien kerääntymisen ja sopii väliaineille, jotka sisältävät kiinteitä hiukkasia, kuten jätevettä ja lietettä.
Joustava portti: Joissakin malleissa käytetään joustavaa porttirakennetta, joka kompensoi tiivistepinnan kulumista omalla muodonmuutoksellaan ja pidentää käyttöikää.
Tekniset parametrit ja suorituskykyindikaattorit
Nimellishalkaisija: DN50-DN1200 (jotkut mallit tukevat suurempia halkaisijoita).
Nimellispaine: 1,0 MPa-32,0 MPa (jotkut korkeapainemallit voivat saavuttaa yli 40 MPa).
Sovellettava lämpötila:
Vakiomallit: -20 astetta ~ 80 astetta (pehmeä tiiviste).
Korkean lämpötilan-mallit: enintään 593 astetta (kova tiiviste, kuten kovametallihitsattu tiivistepinta).
Keskeiset edut
Vaivaton käyttö: kartiohammaspyörän voimansiirtomekanismi lisää vääntömomenttia vähentäen avaus- ja sulkemismomenttia ja tukee yhden{0}}henkilön käyttöä.
Luotettava tiivistys: Kaksisuuntainen tiivistysrakenne yhdistettynä kovaseos- tai kumitiivisterenkaisiin mukautuu korkeaan paineeseen, korkeaan lämpötilaan ja syövyttävään materiaaliin.
Laajamedian sopeutettavuus:
Soveltuu puhtaille materiaaleille, kuten vesi, höyry, kaasu ja öljytuotteet.
Erikoisrakenteiden (kuten veitsen{0}}muotoisten porttien ja kovien tiivisteiden ansiosta se pystyy käsittelemään raskasta jätevettä, massaa ja hiukkasia ja kuituja sisältävää lietettä.
Kompakti rakenne: Laippaliitäntä tai kiekko{0}}tyyppinen rakenne, joka vaatii vähän asennustilaa ja helpottaa huoltoa.
Sovellusskenaariot
Kunnalliset ja vesihuoltohankkeet: Vesihuolto- ja viemäriverkostot, jätevedenpuhdistamot, kastelujärjestelmät.
Teollisuussektori:
Petrokemian teollisuus: Putkilinjan väliaineen katkaisu ja virtauksen ohjaus.
Energiateollisuus: Kattiloiden syöttövesi- ja höyryputket.
Kaivos ja metallurgia: Lietelan ja kuonan kuljetusputket.
Paperi- ja elintarviketeollisuus: Massan ja siilon ulostulon valvonta.
