Virtaa{0}}rajoittava takaiskuventtiili on venttiili, joka yhdistää virtausta rajoittavat ja takaisinvirtausta estävät toiminnot. Sitä käytetään ensisijaisesti nesteiden (kuten veden ja kaasun) virtausnopeuden säätämiseen ja takaisinvirtauksen estämiseen. Sitä käytetään laajalti teollisuudessa, rakentamisessa ja kunnallisissa sovelluksissa, ja sillä on ratkaiseva rooli erityisesti skenaarioissa, jotka edellyttävät samanaikaista virtauksen säätöä ja takaisinvirtauksen estoa.
Tässä venttiilissä on integroitu ohjausventtiili-pääventtiilirakenne, joka tukee portaatonta pään säätöä 0,1-0,6 MPa:sta (tehdasasetus 0,1 MPa), ja se soveltuu väliaineen lämpötiloihin 0-150 astetta alkaen. Se tunnistaa automaattisesti pumpun noston ja säätää dynaamisesti venttiilin aukkoa: kun nostokorkeus on alle asetetun arvon, venttiili sulkeutuu nostaakseen nostokorkeutta; kun se on asetetun arvon yläpuolella, se avautuu täysin vastuksen vähentämiseksi ja pumpun tehokkaan toiminnan ylläpitämiseksi. Takaisinvirtauksen estotoiminto käyttää alhaisen resistanssin hidassulkemistekniikkaa saavuttaakseen nollan takaisinvirtauksen ja ilman sulkemisääntä. Se voidaan asentaa vaaka- tai pystysuoraan. Käyttöönotto edellyttää lähtöpaineen säätämistä paineensäätöventtiilillä ja se on varustettu ulkoisella paineenohjausputkella ja suodattimen huoltolaitteella.
Ydintoiminnot
Virtausta rajoittava toiminto
Sisäänrakennetun -kuristimen (kuten suutinlevyn tai säädettävän venttiilin) avulla nesteen enimmäisvirtausnopeutta rajoitetaan, jotta estetään liiallisen virtauksen aiheuttamat järjestelmän paineen vaihtelut tai laitevauriot.
Esimerkiksi vesihuoltojärjestelmässä virtausta rajoittava toiminto voi estää vesivasaran (äkillisen pysäytyksen tai veden vastavirtauksen aiheuttama törmäysvoima) suojaamalla putkistoja ja laitteita.
Tarkista venttiilin toiminta
Mahdollistaa nesteen yksisuuntaisen virtauksen. Kun neste virtaa vastakkaiseen suuntaan, venttiili sulkeutuu automaattisesti estämään takaisinvirtauksen.
Esimerkiksi takaiskuventtiilin asentaminen pumpun ulostuloon voi estää veden takaisinvirtauksen pumpun pysähtyessä, mikä voi aiheuttaa pumpun kääntymisen tai vaurioitumisen.
Toimintaperiaate
Virtausta rajoittava osa: Ohjaa poikki{0}}poikkipinta-alaa, jonka läpi neste kulkee kuristusaukon tai säädettävän venttiilin kautta, mikä säätelee virtausnopeutta.
Takaiskuventtiiliosa: Käyttää painovoimaa, jousta tai nesteen paine-eroa venttiililevyn avaamiseen eteenpäinvirtauksen aikana ja sulkemiseen vastavirtauksen aikana.
Yhdistetty rakenne: Virtauksen rajoitus- ja takaiskuventtiilitoiminnot on yleensä integroitu yhdeksi venttiilirungoksi, mikä johtaa kompaktiin rakenteeseen ja helppoon asennukseen.
Päätyypit
Kiinteä virtaus{0}}rajoittava takaiskuventtiili
Kiinteä virtaus{0}}rajoittava aukon halkaisija, rajoitettu virtauksen säätöalue, sopii skenaarioihin, joissa virtauksen tarve on vakaa.
Esimerkki: Paineenvakautusventtiili palontorjuntajärjestelmissä, rajoittaa veden virtausnopeutta järjestelmän paineen ylläpitämiseksi.
Säädettävä virtaus-rajoittava takaiskuventtiili
Säätää dynaamisesti virtausnopeutta manuaalisesti tai sähköisesti säätämällä venttiilin aukkoa.
Esimerkki: Jäähdytysveden virtauksen säätäminen ilmastointivesijärjestelmien kuormituksen muutosten mukaan.
Monitoimiventtiili
Yhdistää toiminnot, kuten virtauksen rajoituksen, tarkistuksen, paineen alentamisen ja suodatuksen, soveltuvat monimutkaisiin käyttöolosuhteisiin.
Esimerkki: Venttiilit, jotka vaativat virtauksen rajoittamista, tarkistusta ja paineen alentamista korkean{0}}rakennuksen vesihuoltojärjestelmissä.
Sovellusskenaariot
Vesihuoltojärjestelmä
Estää veden takaisinvirtauksen pumpun pysähtyessä ja rajoittaa samalla maksimivirtausta putkistojen suojaamiseksi.
Esimerkki: Toisiovesipumppuhuoneet asuinalueilla, teollisuuden jäähdytysveden kiertojärjestelmät.
Palontorjuntajärjestelmä
Tasoittaa palontorjuntaverkon painetta, estää vesivasaran vaurioitumisen laitteisiin ja varmistaa yksisuuntaisen veden virtauksen.
Esimerkki: Sprinklerijärjestelmät, palopostijärjestelmät.
Lämmitys, ilmanvaihto ja ilmastointi (LVI)
Säätelee jäähdytysveden tai jäähdytetyn veden virtausnopeutta estääkseen takaisinvirtauksen, joka voi häiritä järjestelmää.
Esimerkkejä: Keskusilmastoinnin jäähdytystornit, fan coil -järjestelmät.
Teolliset prosessit
Hallitsee nestevirtausta ja estää ristikontaminaation kemiallisissa, farmaseuttisissa ja muissa prosesseissa-.
Esimerkkejä: Multi{0}}mediasuodatusjärjestelmät, käänteisosmoosivedenkäsittelyjärjestelmät.
Edut ja ominaisuudet
Tilaa säästävä: Integroi kaksi toimintoa, mikä vähentää venttiilien määrää ja asennuskustannuksia.
Helppo huoltaa: Kompakti rakenne, alhainen vika, helppo huoltaa.
Korkea sopeutumiskyky: Kiinteät tai säädettävät mallit voidaan valita vastaamaan erilaisia käyttöolosuhteita.
Korkea turvallisuus: Estää takaisinvirtauksen ja äkilliset virtauksen muutokset ja suojaa järjestelmää vakaalta toiminnalta.
Valintanäkökohdat
Virtausalue: Valitse sopiva virtausta rajoittava kapasiteetti järjestelmävaatimusten perusteella.
Paineluokitus: Varmista, että venttiilin painevastus vastaa järjestelmän maksimipainetta.
Välineiden ominaisuudet: Ota huomioon nesteen lämpötila, syövyttävyys ja epäpuhtaudet; valitse sopivat materiaalit (esim. valurauta, ruostumaton teräs, kupariseos jne.).
Asennussuunta: Nesteen virtaussuunnan on oltava selkeästi määritelty takaiskuventtiilitoimintoa varten, jotta vältytään virheellisestä asennuksesta johtuvalta häiriöltä.

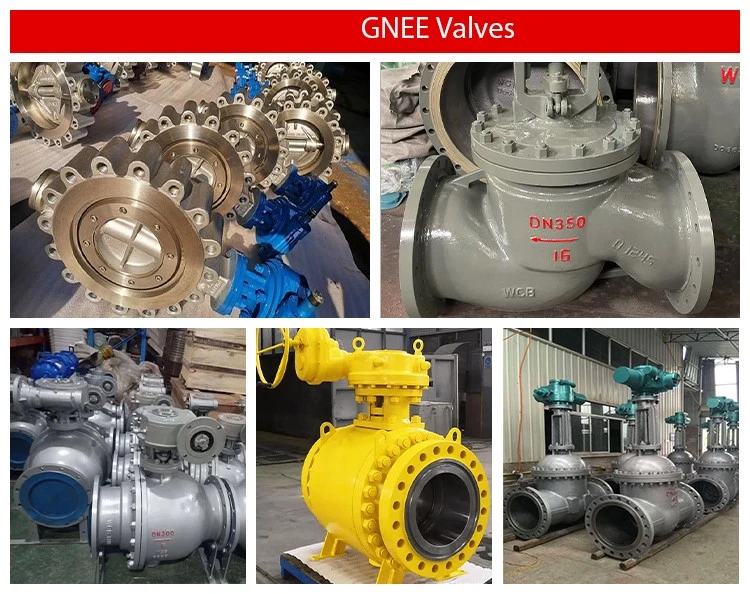

Nykyinen{0}}rajoittava takaiskuventtiilitehdas
