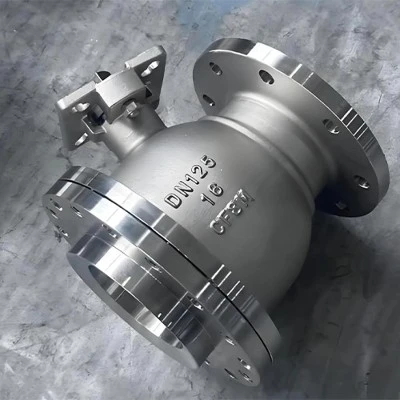

GNEE-purkauspalloventtiili on yleinen laite, jota käytetään reaktioastioissa hienokemian-, lääke- ja kemianteollisuudessa, pääasiassa materiaalin purkamisen hallintaan. Siinä on kompakti rakenne ja erinomainen tiivistyskyky. Venttiilin istukka ja päätylaippa ovat lähellä toisiaan materiaalin pysymisen minimoimiseksi. Joissakin tuotteissa on vino sauvarakenne, jotta vältetään toimilaitteen ja astian eristyskerroksen välinen häiriö. Materiaalien suhteen PPL- tai M-tiivistemateriaalit kestävät kulutusta ja lämpötilaa, kun taas FEP-vuori eristää sen syövyttäviltä aineilta. Tämä venttiili soveltuu hienojakoisille väliaineille ja syövyttäville kaasuille ja nesteille, ja sitä käytetään laajalti sovelluksissa, kuten hammastahnan valmistuksessa ja syövyttävissä putkissa.
I. Ydinrakenne ja toimintaperiaate
Avaus- ja sulkemiskomponenttien rakenne: Avaus- ja sulkemiskomponenttina käytetään pyöreällä kanavalla varustettua palloa. Pallo pyörii 90 astetta kanavaan nähden kohtisuorassa olevan akselin ympäri kanavan avaamiseksi tai sulkemiseksi. Pallon molemmissa päissä on tyypillisesti fluoroplastiset tai metalliset venttiilin istukat tiiviin tiiviyden varmistamiseksi.
Venttiilin rungon rakenteen optimointi:
Venttiilin rungon yläpää on suunniteltu kuperaksi pallomaiseksi pinnaksi, joka vastaa reaktorin pohjan kaarevuutta ja vähentää kuolleita alueita materiaalin kerääntymiselle.
Syöttöaukon ja kuperan pallomaisen pinnan liitoskohta työstetään suureksi kaaren siirtymäpinnaksi, joka muodostaa ylöspäin levenevän aukon, joka edistää materiaalipurkauksen itsepuhdistumista.
Venttiilirungon alapää on koneistettu standardien palloventtiilikokoonpanovaatimusten mukaisesti yhteensopivuuden varmistamiseksi putkijärjestelmien kanssa.
Käyttömenetelmät: Tukee useita käyttötapoja, mukaan lukien kahva, pneumaattinen ja sähköinen, mukautuakseen erilaisiin automaatiotarpeisiin.
Ota yhteyttä tyhjennyspalloventtiilin piirustukseen
II. Keskeiset edut
Kuollut vyöhyke{0}}Vapaa purkaus: Tasainen virtauskanavan pinta muodostaa auki ollessaan suoran putken muodon, mikä johtaa alhaiseen virtausvastukseen ja estää materiaalijäämiä. Se sopii erityisen hyvin olosuhteisiin, jotka vaativat usein materiaalinvaihtoa tai puhdistusta.
Ylivoimainen tiivistysteho
Hyödyntämällä kovaa tai pehmeää tiivisterakennetta, tiivistepinta peitetään kovalla seoksella, jolloin pinnan kovuus on HRC56-62, mikä tarjoaa kulumisen ja korroosionkestävyyden.
Erillinen tyhjennyspalloventtiili käyttää pyörivää palloydintä materiaalin sekoittamiseen, mikä estää kiteytymistä tai agglomeraatiota tukkimasta poistoaukkoa.
Kompakti rakenne ja helppo huolto
Keskilaipan muotoilu helpottaa tiivisteiden purkamista ja huoltoa.
Kulmainen varsirakenne välttää toimilaitteen ja reaktorin väliset häiriöt ja vähentää asennustilaa.
Pakkauksessa on painelevyrakenne, joka helpottaa tiivisteen tiivisteen huoltoa.
Laaja materiaalin sovitettavuus
Venttiilin runkomateriaaleja ovat WCB, SS304, SS316 ja SS316L, kun taas tiivistemateriaalit tukevat PPL:tä, fluoromuovia jne., jotka sopivat erittäin syövyttäviä materiaaleja (kuten rikkihappoa, fluorivetyhappoa ja aqua regiaa) sekä korkean -lämpötilojen ja korkean paineen{5}}ympäristöihin.
III. Tyypilliset sovellusskenaariot
Hieno kemian- ja lääketeollisuus
Käytetään pohjapurkaukseen reaktoreista, mikä varmistaa materiaalijäämien puuttumisen, välttää ristikontaminaation ja täyttää GMP-sertifiointivaatimukset.
Ruoka ja biotekniikka
Peili-kiillotetut virtauskanavat (karheus 0,2–0,45 μm), jotka täyttävät hygieniastandardit ja sopivat puhtaisiin tuotantoympäristöihin.
Malminjalostus ja muovirakeiden tuotanto
Korkeaviskositeettisia rakeisia materiaaleja käsiteltäessä palloventtiilillä on yksinkertainen rakenne, alhainen virtausvastus ja se on vähemmän altis tukkeutumiselle.
Sovellukset, jotka vaativat kiinteän aineen poiston tarkkaa hallintaa
Se korvaa pyörivät venttiilit jauhemetallurgian ja sementin tuotannon kaltaisilla aloilla tasaisen ja määrällisen purkauksen saavuttamiseksi.
IV. Valinta suositukset
Valinta materiaalin ominaisuuksien perusteella
Kiinteät rakeiset materiaalit: Aseta etusijalle erilliset tyhjennyspalloventtiilit käyttämällä pallon sydämen pyörimistä estämään tukkeutumisen.
Nestemäinen väliaine: Ylä--poisto- tai pohja-poistoventtiilit ovat saatavilla asennustilan ja käyttövaatimusten mukaan.
Harkitse tiivistystä ja kulutuskestävyyttä
Erittäin syövyttävä materiaali: Valitse fluoroplastisella-vuorauksella tai kovaseoksisella-suljetut palloventtiilit.
Suuri-taajuus avaaminen ja sulkeminen: Valitse kulumista-kestävät PPL-tiivistemateriaalit käyttöiän pidentämiseksi.
Helppo asennus ja huolto
Ahtaissa -tilasovelluksissa: Valitse vino tankotyyppinen tyhjennyspalloventtiili vähentääksesi häiriöiden riskiä.
Nopeaa huoltoa vaativat skenaariot: Valitse laipparakenne, jotta tiivisteen vaihto on helppoa.
