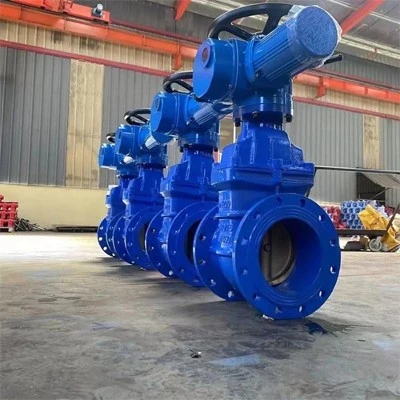

Sähköiset laipalliset luistiventtiilit koostuvat ruostumattomasta teräksestä valmistetusta laipallisesta luistiventtiilistä ja sähkötoimilaitteesta. Ne ovat vakaita ja luotettavia putkistokäytössä, ja siksi niitä käytetään yleisesti korkeapaineisissa-putkistoissa. Sähkökäyttöiset laipalliset luistiventtiilit ovat kauko-ohjattavia automaattisia luistiventtiilejä. Virtalähteen ohjaamana venttiilivarsi liikkuu ylös ja alas ohjaten siten luistiventtiilin avautumista ja sulkeutumista. Ne soveltuvat erilaisiin käyttöolosuhteisiin putkistojärjestelmissä, joiden nimellispaineet ovat PN1,6-16,0 MPa ja käyttölämpötilat alle -29 astetta -550 astetta. Niitä käytetään pääasiassa sulkemis- tai liitäntätoimintoihin, eikä niitä yleensä suositella mediavirran säätelyyn.
Suunnittelun tiedot
Suunnittelustandardit: API 600, API 6D, ASME B16.34, GB/T 12234
Rakennepituus: ASME B16.10, API 6D, GB/T 12221
Liitäntästandardit: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79, HG/T 20592
Painetestaus: API 598, GB/T 13927, JB/T 9092
Paine-Lämpötilaluokitus: ASME B16.34, GB/T 12224
Ominaisuudet
1. Portissa on kaksi tiivistepintaa, jotka muodostavat kiilan muodon. Kiilakulma vaihtelee venttiilin parametrien mukaan, mutta on tyypillisesti 5 astetta.
2. Kiilaporttiventtiilin tiivistysperiaate perustuu kiilan muotoisen portin kahden tiivistyspinnan ja venttiilirungon kahden tiivistyspinnan väliseen tiiviiseen sovitukseen, jolloin saadaan aikaan tiivistys.
3. Sen mukaan, miten portti voidaan avata ja sulkea venttiilin karaa käyttämällä, kiilaporttiventtiilit voidaan jakaa nousevavarreisiin luistiventtiileihin (nouseva varsiporttiventtiileihin) ja ei--nousevakarvaisiin luistiventtiileihin (pyörivävarsiporttiventtiilit).
4. Erilaisten porttirakennemuotojen perusteella kiilaporttiventtiilit voidaan jakaa kimmoisiksi ja jäykiksi luistiventtiileiksi.
5. Venttiilin runko on valettu, ja venttiilin runko ja kansi on pultattu yhteen. Keskilaippa käyttää spiraalimaisesti kierrettyä tiivistetiivistettä; metallirengasliitoksia voidaan käyttää myös silloin, kun asiakkailla on erityisvaatimuksia.
6. Tasainen virtausreitti ja pieni virtauskerroin. Tiivistyspinnat ovat vähemmän alttiita eroosiolle ja korroosiolle väliaineesta.
7. Tiivistyspinnat on valmistettu seosteräksestä tai kovasta seoksesta, ja ne kestävät hyvin kulutusta ja naarmuuntumista. 8. Käyttää joustavaa grafiittitiivistettä, mikä varmistaa luotettavan tiivistyksen ja helpon, joustavan toiminnan.
9. Rajoittamaton väliaineen virtaussuunta, ilman turbulenssia tai paineen laskua.
10. Yksinkertainen muoto, lyhyt rakennepituus, helppo valmistettavuus ja laaja valikoima sovelluksia.
Sähköisten laippasulkuventtiilien edut:
1. Matala nestevastus: Venttiilin rungon sisäinen väliaineen kulku on suora, eikä väliaineen virtaussuunta muutu, kun se virtaa luistiventtiilin läpi.
2. Minimaalinen eroosio ja tiivistyspinnan korroosio väliaineen vaikutuksesta.
3. Yksinkertainen muoto, helppo valmistaa ja laaja valikoima sovelluksia.
4. Luotettava avaaminen ja sulkeminen: Portin liikesuunta on kohtisuorassa väliaineen virtaussuuntaan nähden avaamisen ja sulkemisen aikana.
5. Yleisesti rajoittamaton väliaineen virtaussuunta: Väliaine voi virrata sulkuventtiilin kummaltakin puolelta mihin tahansa suuntaan.
