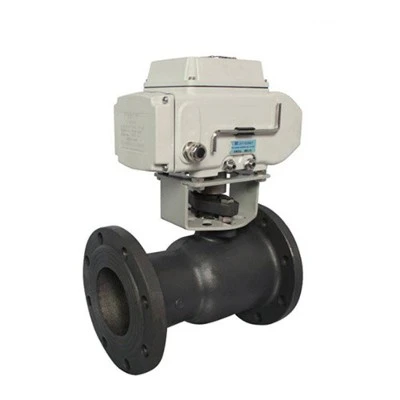

Sähköisesti integroitu palloventtiili on automatisoitu ohjauslaite, joka yhdistää venttiilin ja sähköisen toimilaitteen. Sen toimintaperiaatteena on ohjata sähkötoimilaitteen pyörimistä siten, että pallo pyörii venttiiliputken sisällä olevaa laippaa pitkin, mikä avaa ja sulkee venttiilin. Integroidut sähköpalloventtiilit tarjoavat etuja, kuten mukavuuden, korkean hyötysuhteen, joustavuuden ja luotettavuuden, ja ne soveltuvat väliaineiden, kuten kaasun, veden, öljyn ja höyryn, säätämiseen ja sulkemiseen.
Rakenteelliset ominaisuudet
Integroitu hitsattu rakenne: Yksiosaisen palloventtiilin pääkomponentit, kuten venttiilin runko, pallo ja varsi, on hitsattu tai muodostettu kiinteästi yhdeksi yksiköksi, mikä eliminoi kokoonpanoraot. Tämä rakenne antaa palloventtiilille suuremman lujuuden ja paremman paineenkestävyyden.
Pallon virtauskanavan rakenne: Pallon sisäinen virtauskanava sopii tiukasti venttiilin runkoa vasten eliminoiden kuolleet kulmat virtausreitillä. Kun venttiili on auki, paikallinen resistanssi on alhainen ja nesteen virtaus on tasaisempaa. Tämä muotoilu johtaa myös erinomaiseen tiivistyskykyyn.
Toimintaperiaate
Sähkötoiminen integroitu palloventtiili toimii pyörittämällä venttiilin vartta, joka puolestaan pyörittää palloa, mikä muuttaa nesteen kulkua. Kun venttiilin kara pyörii 90 astetta, pallon kulkusuunta on linjassa venttiilin rungon kanavan kanssa tai on kohtisuorassa venttiilin avaamiseen tai sulkemiseen. Suljetussa tilassa pallo puristuu tiiviisti venttiilin istukkaa vasten venttiilin varren mekaanisella paineella, jolloin muodostuu tiiviste ja estetään tehokkaasti väliainevuodot.
Edut
- Kompakti rakenne: Sähköllä integroidulla palloventtiilillä on kompaktimpi rakenne ja pienempi koko, joten se sopii käytettäväksi ahtaissa tiloissa.
- Korkea paineenkestävyys: Integroidun hitsatun rakenteensa ansiosta sähköllä integroidulla palloventtiilillä on suurempi lujuus ja vahvempi paineenkestävyys, joka kestää korkeampia paineita ja lämpötiloja.
- Erinomainen tiivistyskyky: Sähköisessä integroidussa palloventtiilissä on hienosti suunniteltu tiivistysrakenne, mikä johtaa erinomaiseen tiivistyskykyyn ja estää tehokkaasti vuodot.
- Laaja sovellusalue: Sähköinen integroitu palloventtiili soveltuu erilaisten väliaineiden, kuten kaasujen, nesteiden, höyryn ja kiinteiden hiukkasten, ohjaamiseen, ja sitä käytetään laajalti öljy-, kemian-, metallurgiassa, sähkö-, vedenkäsittely-, kunnallis-, rakennus- ja ympäristönsuojelualoilla.
- Pitkä käyttöikä: Sähkötoimisen integroidun palloventtiilin osat on valmistettu korkealaatuisista-materiaaleista, mikä takaa pitkän käyttöiän ja vähentää vaihto- ja huoltotiheyttä ja -kustannuksia.
