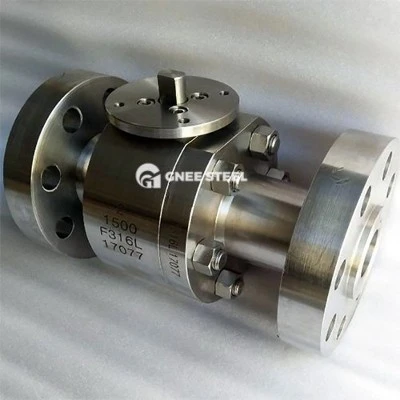

Taotut teräksiset nivelpalloventtiilit ovat taotetusta teräksestä valmistettuja korkean suorituskyvyn{0}}venttiileitä, joissa on pallo kiinnitetty venttiilin runkoon ja tiivistys saadaan aikaan venttiilin istukan liikkeellä. Niitä käytetään laajalti öljy-, kemian-, maakaasu-, metallurgiassa ja energiateollisuudessa. Niiden suunnitteluominaisuudet, toimintaperiaate ja edut ovat seuraavat:
I. Rakenteelliset ominaisuudet
Kiinteä pallorakenne: Palloa tukevat ylä- ja alalaakerit, mikä estää siirtymisen paineen alaisena. Venttiilin istukka käyttää elastista elementtiä (kuten jousta) tai väliaineen painetta pallon painamiseen lujasti, jolloin saadaan tiiviste. Tämä rakenne vähentää kitkaa, alentaa käyttömomenttia ja pidentää käyttöikää.
Kaksois-Istukan tiiviste: Taotut teräksiset kiinteät palloventtiilit käyttävät tyypillisesti kaksisuuntaista tiivistysrakennetta, jossa jokainen venttiilin istukka pystyy tiivistämään itsenäisesti, mikä varmistaa luotettavan toiminnan jopa korkeassa paineessa, korkeassa lämpötilassa tai syövyttävässä ympäristössä.
Palonkestävä ja antistaattinen rakenne: Venttiilin istukan tiivisterengas käyttää metallista-to-metalliseen toissijaista tiivisterakennetta, joka säilyttää tiivistyskyvyn jopa äärimmäisissä olosuhteissa, kuten tulipaloissa. Samanaikaisesti venttiilin rungon ja venttiilin varren väliin asennetaan antistaattinen laite, joka estää staattisen sähkön aiheuttamat turvallisuusriskit.
Palonkestävä ja antistaattinen rakenne: Venttiilin istukan tiivisterengas käyttää metallista-to-metalliseen toissijaista tiivisterakennetta, joka säilyttää tiivistyskyvyn jopa äärimmäisissä olosuhteissa, kuten tulipaloissa. Koko-reikäinen tai supistettu{5}}reikäinen muotoilu
Käyttöolosuhteista riippuen venttiilit voidaan suunnitella täysireikäisiksi -(virtauskanava vastaa putken sisähalkaisijaa) tai supistetuiksi-reikäisiksi (virtauskanava on pienempi kuin putken sisähalkaisija) eri virtaus- ja painevaatimusten täyttämiseksi.
II. Toimintaperiaate
Avoin tila: Pallo pyörii 90 astetta yhdistäen virtauskanavan putkeen, mikä mahdollistaa tasaisen väliaineen virtauksen.
Suljettu tila: Pallo pyörii 90 astetta, sen pinta koskettaa venttiilin istukan tiivistepintaa, mikä katkaisee väliaineen virtauksen.
Tiivistysmekanismi: Venttiilin istukka painaa pallon tiukasti jousen esijännitystä tai väliaineen painetta vasten muodostaen luotettavan tiivisteen. Joissakin venttiileissä on myös toissijainen tiivistysrasvan sisääntulo, jonka avulla rasvaa voidaan ruiskuttaa tiivistyskyvyn palauttamiseksi, kun tiivistepinta on kulunut.
III. Edut ja sovellukset
Korkean paineen ja korkean lämpötilan kesto
Taotulla teräsmateriaalilla on korkea lujuus ja korroosionkestävyys, ja se soveltuu korkeaan -paineeseen (esim. luokka 1500) ja korkeisiin-lämpötiloihin (esim. -196 asteesta 450 asteeseen).
Matala virtausvastus ja nopea avaaminen/sulkeminen: Täysi-reikä minimoi vastuksen materiaalivirtauksen aikana. Se vaatii vain 90 asteen kiertoa käytön helpottamiseksi ja soveltuu toistuviin avaus- ja sulkemissovelluksiin.
Kulutuksenkestävyys ja pitkä käyttöikä: Pallon ja istukan tiivistepinnat on valmistettu kovaseos- tai hitsauspinnoitustekniikasta, mikä tarjoaa erinomaisen kulutuskestävyyden ja tekee siitä sopivan sovelluksiin, jotka sisältävät kiinteitä hiukkasia tai syövyttäviä aineita.
Laaja sovellettavuus: Käsittelee nesteitä, kaasuja, höyryä ja suspendoituneita hiukkasia sisältäviä aineita, jotka soveltuvat sellaisille aloille kuin petrokemianteollisuus, maakaasun kuljetus, metallurgia, sähköntuotanto, lääketeollisuus ja elintarvikejalostus.
IV. Tekniset parametrit
Nimellispaine: Luokka 150 - Luokka 2500 (PN16 - PN420)
Nimellishalkaisija: DN15 - DN1200 (1/2 - 48 tuumaa)
Liitäntämenetelmät: Laippaliitäntä, hitsausliitos, kierreliitos
Käyttötavat: Manuaalinen, pneumaattinen, sähköinen, hydraulinen
Tiivistysmateriaalit: Polytetrafluorieteeni (PTFE), PPL, kova metallitiiviste
