Määritelmä ja rakenteelliset ominaisuudet
- Korkean alustan suunnittelu
Korkeatasoisessa palloventtiilissä on integroitu venttiilirungon ja tuen rakenne, joka täyttää ISO 5211 -standardit. Lavan päätypinta ulottuu laipan ulkoreunan yläpuolelle. Tämä rakenne mahdollistaa pneumaattisten ja sähköisten toimilaitteiden suoran asennuksen ilman lisätukia, mikä parantaa asennusmukavuutta sekä toimilaitteen ja venttiilin vakautta.
- Materiaali ruostumatonta terästä
Venttiilin runko on tyypillisesti valmistettu ruostumattomasta teräksestä, kuten 304, 316 tai 316L, ja se tarjoaa erinomaisen korroosionkestävyyden ja korkean -paineen kestävyyden ja sopii erilaisiin käyttöolosuhteisiin, mukaan lukien vesi, höyry, öljy, nestekaasu, maakaasu ja syövyttävät aineet.
- Pallo ja tiivisterakenne
Pallo: Avautuu ja sulkeutuu kääntämällä 90 astetta. Pallon kanava on kohdistettu venttiilin rungon kanavaan tai siirretty siitä nesteen virtauksen ohjaamiseksi.
Tiivistys: Käyttää metallitiivistettä tai pehmeää tiivisterakennetta (kuten PTFE:tä), mikä varmistaa luotettavan tiivistyksen ja eristää tiivistepinnan väliaineesta korroosion estämiseksi.
Itsepuhdistustoiminto: Kun pallo pyörii, neste virtaa tasaisesti tiivistyspintaa pitkin 360 astetta huuhteleen pois kerääntyneet kerrostumat ja vähentäen tukkeutumisriskiä.
Keskeiset edut
- Asennus ja toimilaitteen yhteensopivuus
Integroitu korkean{0}}alustan rakenne mahdollistaa pneumaattisten ja sähköisten toimilaitteiden suoran asennuksen ilman lisätukia, mikä yksinkertaistaa asennusprosessia ja vähentää vikatiheyttä (esim. tuen löystymis- tai kytkimen välysongelmat).
- Korroosionkestävyys ja laaja käyttöalue
Ruostumaton teräsmateriaali sopii syövyttäville aineille. Nimellishalkaisijat vaihtelevat välillä DN15 - DN800, paineluokat 1,6 - 16,0 MPa ja lämpötila -29 - 300 astetta (riippuen tiivisterenkaan materiaalista).
- Matala nesteenkestävyys
Täysin auki ollessaan nesteen kulku on esteetön, ja sen vastuskerroin on verrattavissa samanpituisen putkiosuuden kanssa, joten se soveltuu suurten virtausnopeuksien ohjaamiseen.
- Nopea avaaminen ja sulkeminen ja kätevä käyttö
Avaaminen ja sulkeminen voidaan suorittaa 90 asteen kiertoliikkeellä, mikä tekee käytöstä helppoa. Se tukee kauko-ohjausta, ja sen yksinkertainen rakenne helpottaa huoltoa (tiivisterengas on irrotettava ja vaihdettava).
- Luotettava tiivistys ja pitkä käyttöikä
Kiilatiivistetekniikka käyttää venttiilin varren mekaanista voimaa painamaan palloa venttiilin istukkaa vasten varmistaen, että putkilinjan paine-erot eivät vaikuta tiivistyskykyyn. Ruostumaton teräsmateriaali on kulutusta-kestävä, mikä pidentää venttiilin käyttöikää.
Sovellusalueet
- Öljy ja kaasu: Säätelee öljyn ja kaasun virtausta sopeutuen korkeapaineisiin -paineisiin ympäristöihin.
- Kemian- ja lääketeollisuus: Ohjaa tarkasti kemikaalien virtausnopeuksia ja täyttää puhtausvaatimukset.
- Jäteveden käsittely: Ohjaa jäteveden virtaussuuntaa; on erinomainen korroosionkestävyys.
- Muut teollisuudenalat: Paperinvalmistus, sähköntuotanto, metallurgia, laivanrakennus jne., Soveltuu korkeasta tyhjiöstä korkeaan paineeseen.

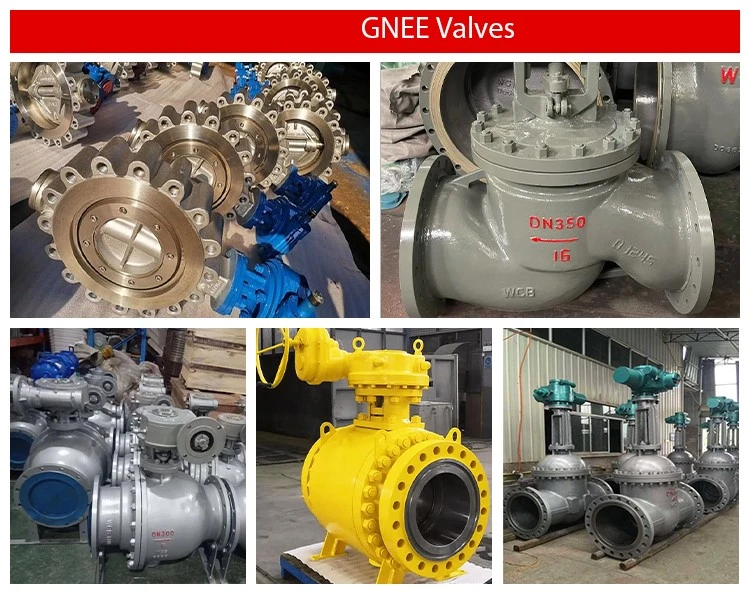

korkean-alustan ruostumattomasta teräksestä valmistettu kuulaventtiili tehdas
