Ohjaus-mäntäkaasun paineenalennusventtiili koostuu kahdesta osasta: pääventtiilistä ja ohjausventtiilistä. Pääventtiili koostuu pääasiassa venttiilin istukasta, pääventtiililevystä, männästä ja jousesta. Ohjausventtiili koostuu pääasiassa venttiilin istukasta, venttiililevystä, kalvosta, jousesta ja säätöjousesta. Poistopaine asetetaan säätämällä säätöjousipainetta, ja kalvo havaitsee poistopaineen muutokset. Ohjausventtiili avautuu ja sulkeutuu ohjaten mäntää pääventtiilin kuristusosan virtausalueen säätämiseksi, jolloin saavutetaan paineen aleneminen ja stabilointi.
Ohjaus-mäntäkaasun paineenalennusventtiilin suorituskykyparametrit:
1. Nimellishalkaisijaalue: DN15-DN500
2. Painealue: 1.0Mpa-16Mpa
3. Sovellettava lämpötila: -20 astetta pienempi tai yhtä suuri kuin T Alle tai yhtä suuri kuin 425 astetta
4. Käytettävät väliaineet: Vesi, höyry, öljy
5. Venttiilin rungon materiaali: Valurauta, valuteräs, hiiliteräs, ruostumaton teräs
6. Kytkentätapa: Laippaliitäntä
7. Ajotapa: Itse-toimiva
8. Rakennetyyppi: Mäntätyyppi
Ohjaustoimisen{0}}mäntäkaasun paineenalennusventtiilin asennusta ja huoltoa koskevat varotoimet:
1. Käytön ja huollon helpottamiseksi tämä venttiili asennetaan yleensä pystysuoraan vaakasuoraan putkilinjaan.
2. Paineenalennusventtiili on asennettava tiukasti venttiilin rungossa olevan nuolen suunnan mukaisesti varmistaen, että se on yhdenmukainen nesteen virtaussuunnan kanssa. Jos veden laatu ei ole puhdasta ja sisältää epäpuhtauksia, paineenalennusventtiilin ylävirtaan on asennettava suodatin (suosittelemme suodatustarkkuutta vähintään 0,5 mm).
3. Ylipaineen estämiseksi venttiilin jälkeen paineenalennusventtiili tulee asentaa vähintään 4 metrin päähän venttiilin ulostuloaukosta.
4. Paineenalennusventtiilit toimivat takaiskuventtiileinä putkistoissa. Vesivasaran vaurioiden estämiseksi voidaan asentaa myös pieni paisuntasäiliö putkien ja venttiilien suojaamiseksi. Suodatin on asennettava ennen paineenalennusventtiilin tuloputkea ja paisuntasäiliö paineenalennusventtiilin poistoputken jälkeen.
5. Jos kuumavesijärjestelmään on asennettava paineenalennusventtiili, paineenalennusventtiilin ja paisuntasäiliön väliin on asennettava TAI-takaiskuventtiili. Tämä sallii paisuntasäiliön absorboida lämpölaajenemisen aiheuttaman lisääntyneen vesimäärän ja estää kuuman veden takaisinvirtauksen tai paineenvaihteluita vaikuttamasta paineenalennusventtiiliin, mikä varmistaa sen pitkän -normaalin toiminnan.

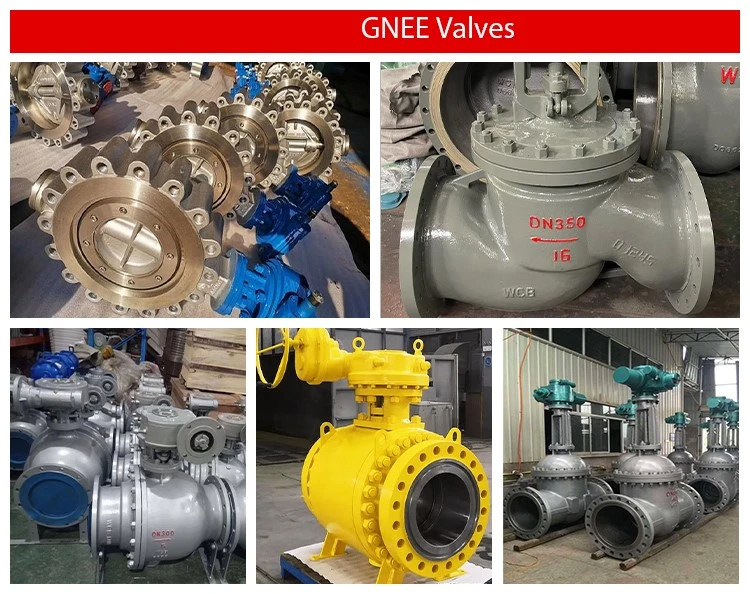

Pilot-mäntäkaasun paineenalennusventtiilin tehdas
