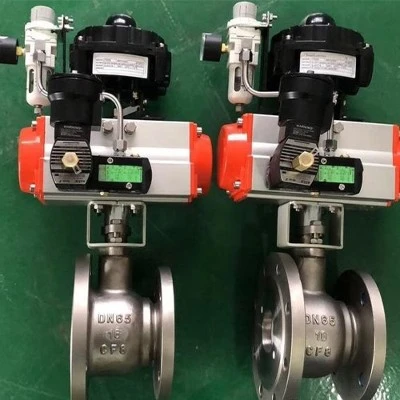

Pneumaattinen paineilmapalloventtiili käyttää palloa avaus- ja sulkemiselementtinä, jolloin venttiilin varren kautta avautuu ja sulkeutuu 90 astetta. Lyhyt etäisyys venttiilin istukan ja laipan välillä vähentää materiaalijäämiä, ja se on varustettu PPL-kulumista-kestävällä tiivistemateriaalilla, joka parantaa tiivistyskykyä suuressa-kulumisympäristössä.
Kaksinkertainen{0}}laipparakenne on GB9113/JB79 PN10 -standardien mukainen, ja sen kompakti asettelu parantaa laitteiden vakautta. Nimellishalkaisijaalue kattaa DN25 - DN100. Se kestää -60 - 425 asteen lämpötiloja ja 0,6 - 2,5 MPa painetta, ja se soveltuu väliaineille, kuten vedelle ja asetonille, mutta ei fluori{13}}pitoisille ioninesteille. Tyypillisiä käyttökohteita ovat tyhjiönhallinta hammastahnateollisuuden tyhjiöpastan valmistusprosessissa.
Suunnitteluominaisuudet
Kalteva varren rakenne
Venttiilin varsi on kallistettu 105 -120 asteen kulmaan venttiilin runkoon nähden, mikä estää toimilaitteen ja säiliön pohjavaippakerroksen välisen häiriön, mikä vähentää käyttömomenttia. Venttiilin varsi vain nousee ja laskee pyörimättä, mikä vähentää tiivisteen kulumista ja pidentää käyttöikää. Ei jäännösvirtausta
Kanavan suunnittelu
Kaaren-muotoinen laippa ja pallomainen venttiiliytimen yhteensopivuus: Suljettuna pallomainen pinta muodostaa saumattoman yhteyden säiliön pohjalaippaan, mikä poistaa kuolleet alueet materiaalin kerääntymiseltä. Täysi-reikäinen virtauskanava: Matala virtausvastus, sopii korkean-viskositeetin tai hiukkasmaisille aineille. Modulaarinen
Tiivisteet ja materiaalit
Tiivistystyyppi: Valinnainen pehmeä tiiviste (PTFE, ei vuotoa) tai kova tiiviste (terässeospäällys, korkeita lämpötiloja jopa 650 astetta), tiivistystaso VI asti. Vuoraustekniikka: Venttiilin runko on vuorattu fluoroplastilla (kuten PTFE) tai päällystetty teflonilla, kestää vahvoja happoja, vahvoja emäksiä ja orgaanisten liuottimien korroosiota.
Keskeiset suorituskykyparametrit
Lämpötila-alue: Vaihtelee materiaalin mukaan. WCB-materiaali: -29 astetta ~ 425 astetta ; Ruostumaton teräs: -60 astetta ~ 232 astetta; fluoripolymeerivuorattu materiaali: -40 astetta ~ 450 astetta.
Painealue: Vakiokäyttöpaine on 0,6 ~ 2,5 MPa; erityiset käyttöolosuhteet vaativat mukauttamista.
Ajotapa: Paineilmakäyttö (4-7 bar), tukee yksi-toimista (jousipalautus) tai kaksitoimista tilaa, valinnaisella käsipyöräkäytöllä.
Ota yhteyttä paineilmapalloventtiilin piirustukseen
Sovellukset:
Käytetään laajasti hienokemikaaleissa, lääkkeissä, elintarvikejalostuksessa, petrokemianteollisuudessa, metallurgiassa ja muilla teollisuudenaloilla, soveltuu erityisen hyvin reaktioastioiden ja varastosäiliöiden pohjapurkaukseen sekä hienojen ja pehmeiden hiukkasmateriaalien kuljettamiseen. Esimerkiksi:
Lääketeollisuuden reaktioastian purkaminen;
Hammastahnateollisuuden tyhjiötahna-poistosäiliöön;
Korkeaviskositeettisten tai syövyttävien materiaalien kemianteollisuus.
Edut:
Matala pidätyskyky: Pieni etäisyys venttiilin istukan ja laipan välillä vähentää materiaalijäämiä ja täyttää saniteettivaatimukset.
Hyvä tiivistyskyky: Käyttää linjatiivisteitä tai kovaseostiivistepareja hilseilyn ja vuotojen estämiseksi.
Kulutus- ja korroosionkestävyys: Tiivistysrenkaan pinnan kovuus saavuttaa HRC56 ~ 62, venttiililevy on päällystetty kovalla seoksella, sopii erosiivisille aineille.
Helppokäyttöinen: Pneumaattinen käyttö mahdollistaa nopean avaamisen ja sulkemisen, tukee kauko-ohjausta tai tietokoneohjelmien ohjausta.
Pneumaattisten paineilmapalloventtiilien valinta ja huomioitavaa
Tärkeimmät valintatekijät
Materiaalin ominaisuudet: Valitse materiaali syövyttävyyden, lämpötilan ja hiukkaspitoisuuden perusteella (esim. fluoripolymeeri-vuorattu tyyppi voimakkaaseen korroosioon, ruostumaton teräs korkeisiin lämpötiloihin).
Kytkentätavat: Laippa-, hitsaus-, kiekko- tai puristintyypin on vastattava laiteliitäntästandardia.
Toiminnalliset vaatimukset: Virtauksen säätöön voidaan valita säätöventtiili 4~20mA signaalilla.
Käyttöön liittyvät varotoimet:
Käyttö kielletyissä mediaolosuhteissa on ehdottomasti kielletty. Kosketus HF:n kanssa aiheuttaa ruostumattomien teräsmateriaalien korroosiovaurion.
Käyttöolosuhteissa, jotka ylittävät nimellislämpötilan/paineen, on sovittava etukäteen valmistajan kanssa.
Tarkista säännöllisesti tiivisterenkaiden kuluminen ja vaihda ne nopeasti varmistaaksesi tiivistyksen.
