PTFE{0}}vuoratut palloventtiilitovat laitteita, joita käytetään minkä tahansa orgaanisen liuottimen tai reagenssin kanssa. Venttiilin avaus- ja sulkuelementti on tulpan-muotoinen venttiililevy, jossa on tasainen tai kartiomainen tiivistepinta. Venttiililevy liikkuu lineaarisesti nesteen keskiviivaa pitkin. Venttiilin varren liike voi olla joko nousevaa varsityyppiä (venttiilivarsi nousee ja laskee, mutta käsipyörä ei) tai nouseva ja pyörivä karatyyppi (käsipyörä pyörii ja nousee ja laskee yhdessä venttiilin varren kanssa ja mutteri sijaitsee venttiilin rungossa). GNEE Group tarjoaa räätälöityjä PTFE{5}}vuorattuja palloventtiilipalveluita;ota meihin yhteyttä saadaksesi piirustuksia ja tarjouksia.
PTFE{0}}vuoratut palloventtiilit Rakenteelliset ominaisuudet
PTFE{0}}vuorattu maapalloventtiili käyttää tulpan-muotoista venttiililevyä avaus- ja sulkemiselementtinä. Tämä kiekko liikkuu ylös ja alas pitkin venttiilin istukan keskiakselia venttiilin varren kautta ohjaten väliaineen virtausta. Sen liiketyyppejä ovat:
Nouseva varsityyppi: Venttiilin varsi nousee ja laskee, mutta käsipyörä pysyy paikallaan;
Nouseva pyörivä karatyyppi: Käsipyörä ja venttiilivarsi pyörivät ja nousevat yhdessä mutterin ollessa venttiilin rungossa.
Rakenteelliset muodot
Suora{0}}läpivientityyppi: Yleisin tyyppi, joka sopii useimpiin putkijärjestelmiin;
Kulmatyyppi: Voidaan asentaa putkien mutkille, mikä säästää tilaa;
Suoravirtaustyyppi: Minimaalinen virtausvastus, sopii sovelluksiin, jotka vaativat suurta nestevastusta.
Tiivistyssuunnittelu
Venttiililevy ja venttiilin varsi on suunniteltu yhdeksi yksiköksi estämään sisäisten komponenttien irtoaminen, mikä parantaa turvallisuutta;
Tiivistyspinta on valmistettu fluoromuovista (kuten PTFE, FEP) tai grafiitti{0}}täytteisestä PTFE:stä, joka on kulutusta-kestävä ja korroosiota{2}}kestävä.
PTFE{0}}vuoratut palloventtiilit Materiaalit ja korroosionkestävyys
Venttiilin rungon materiaali
Hiiliteräs (WCB): Soveltuu yleisiin käyttöolosuhteisiin, alhaiset kustannukset;
Ruostumaton teräs (304/316L): Kestää ulkoista korroosiota, sopii rannikolle tai ankariin ympäristöihin.
Sisävuorimateriaali
PTFE (polytetrafluorieteeni): Laaja lämpötila-alue (-150 astetta), kestää useimpia voimakkaita syövyttäviä aineita, tunnetaan yleisesti nimellä "muovien kuningas";
FEP (fluoroeteeni-propeenikopolymeeri): Lämpötilankestävyys -150 astetta, hyvä joustavuus, sopii monimutkaisiin virtauskanaviin;
PFA: Korkeampi lämmönkestävyys,{0}}pitkäaikainen käyttölämpötila voi olla -150 astetta, mutta hinta on korkeampi.
Tiivistyspinnan materiaali
PTFE + metallituki: Vahva korroosionkestävyys, sopii vahvoihin syövyttäviin aineisiin;
PTFE-täytetty grafiitti: Parempi kulutuskestävyys, sopii materiaaleille, jotka sisältävät pieniä määriä pehmeitä epäpuhtauksia.
PTFE{0}}vuoratut palloventtiilit Suorituskykyparametrit
Nimellishalkaisija: DN10-DN300 (yleensä DN15-DN100);
Nimellispaine: PN1.0~PN2.5 (paineraja fluoroplastiselle vuoraukselle; paine yli PN2.5 voi aiheuttaa vuorauksen muodonmuutoksia);
Käyttölämpötila:
PTFE-vuori: --150 astetta (pitkäaikaista käyttöä suositellaan Alle tai yhtä suuri kuin 150 astetta);
FEP Vuori: -150 astetta;
Tiivistysaste: pienempi tai yhtä suuri kuin VI (nolla vuotoa);
Virtausvastuskerroin: pienempi tai yhtä suuri kuin 3,5 (perinteinen rakenne, hieman korkeampi kuin tavalliset luistiventtiilit).
PTFE{0}}vuoratut palloventtiilit Sovellukset
Kemianteollisuus
Putket erittäin syövyttäviä aineita, kuten väkevää kloorivetyhappoa, väkevää rikkihappoa, typpihappoa ja vahvoja emäksiä, kuljettamiseen;
Syövyttävien väliaineiden hallinta reaktioastioissa ja putkistoissa.
Lääketeollisuus
korkean{0}}puhtausluokan lääkeliuosten tai syövyttäviä raaka-aineita kuljettava GMP-standardien mukainen;
Säätelee tarkasti lääkevirtausta ja ehkäisee voimakasta alkalikorroosiota.
Metallurginen teollisuus
Venttiilit galvanointiliuoksia ja peittauslinjoja varten;
Jätevedenkäsittelyputkien peittaus.
Galvanointiteollisuus
Erittäin syövyttävien väliaineiden, kuten kromipinnoitusliuosten ja nikkelipinnoitusliuosten, kuljetus;
Automaattinen ohjaus parantaa galvanoinnin tehokkuutta.
Laboratoriosovellukset
Putket orgaanisten liuottimien (kuten bentseenin ja asetonin) kuljettamiseen;
Soveltuu keski- ja matalalämpötiloihin, helppo käyttää.
PTFE{0}}vuoratut palloventtiilit valinnassa huomioitavaa
Media ja lämpötila
Korkean-lämpötilojen, voimakkaasti syövyttävät väliaineet (kuten korkean-lämpötilojen väkevä rikkihappo) vaativat PTFE-vuorauksen.
Keski- ja matalalämpötilaiset väliaineet, jotka vaativat joustavia vuorauksia (kuten monimutkaiset virtauskanavat), vaativat FEP-vuorauksen;
Pieniä määriä pehmeitä epäpuhtauksia sisältävät materiaalit vaativat PTFE{0}}täytetyt grafiittitiivistyspinnat.
Paine ja paine-ero
Korkeapainejärjestelmät (PN20-PN25) vaativat paksunnetut ulkokuoret + vahvistetut vuoraukset;
Estä liiallinen paine ja paine-ero aiheuttamasta palkeen repeytymistä (jos käytetään paljetiivisteitä).
Yhteysmenetelmä
Matala-paine, halkaisijaltaan pieni-laitteet vaativat kierreliitännät;
Teollisuuden pääputkistot vaativat laippaliitännät (DN15~DN200).
Ajotapa
Valitse räjähdyssuojatuissa-skenaarioissa (kuten kemianpajoissa) -räjähdyssuojattu pneumaattinen/sähkökäyttöinen käyttö;
Valitse yksinkertaisille haaraputkille (kuten laboratorioreagenssikuljetukselle) pyöräkäyttö.
Asennus ja huolto
Vältä voimakkaita iskuja vuorauksen irtoamisen estämiseksi;
Tarkista säännöllisesti vuorauksen ja venttiililevyn tiivisteen eheys.

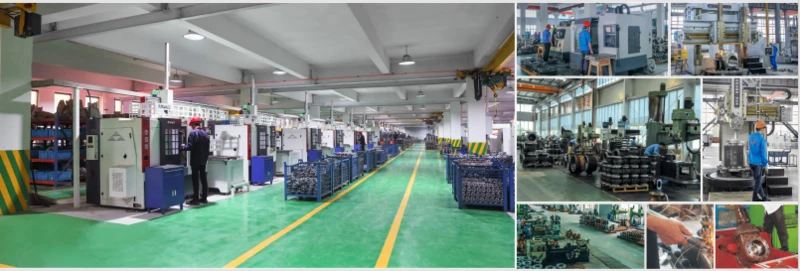

PTFE{0}}vuorattujen palloventtiilien tehdas
Lähetä meille piirustuksesi, niin räätälöimme ne sinulle.
