Itse{0}}toimiva paine-eron säätöventtiili ei vaadi ulkoista energiaa, ja se on riippuvainen itse säädetyn väliaineen paineen muutoksista automaattista säätöä varten. Se eliminoi automaattisesti putkiverkoston jäännöspainekorkeuden ja paineenvaihteluiden aiheuttamat virtauspoikkeamat sekä pitää paine-eron käyttäjän tulo- ja poistoaukossa vakiona, mikä auttaa vakauttamaan järjestelmän toimintaa. Se sopii erityisesti yksittäisiin mittauksiin tai automaattisiin ohjausjärjestelmiin.
Ydinmääritelmä ja toimintaperiaate
Itse{0}}toimiva paine-eron säätöventtiili on venttiili, joka ei vaadi ulkoista energialähdettä (kuten sähköä tai ilmansyöttöä) ja säätää paine-eron automaattisesti pelkästään ohjatun väliaineen paineen muutosten perusteella. Sen ydinperiaatteeseen kuuluu jousen, paineen{2}}anturikalvon ja venttiilin varren yhdistäminen tulopaineen (P1) ja ulostulopaineen (P2) (ΔP=P1 - P2) välisen eron dynaamiseksi tasapainottamiseksi (ΔP=P1 - P2), mikä stabiloi paine-eron lähelle asetettua arvoa (ΔPs). Esimerkiksi:
Painetasapaino: Kun P1 kasvaa aiheuttaen ΔP > ΔPs, paine-anturikalvo voittaa jousivoiman, työntää venttiilin karaa alaspäin, vähentää virtauksen poikkileikkausta{2}}, lisää paikallista vastusta, jolloin P2 nousee ja ΔP putoaa takaisin arvoon ΔPs; päinvastoin, kun P1 pienenee aiheuttaen ΔP < ΔPs, jousi työntää venttiilin karaa ylöspäin, laajentaen virtauksen poikkileikkausta{5}}, mikä vähentää paikallista vastusta, jolloin P2 putoaa ja ΔP nousee takaisin arvoon ΔPs.
Dynaaminen vaste: Jousen esipuristuksen-ja paineen-mittauskalvon alueen välisen yhteensopivan rakenteen ansiosta venttiilin varren siirtymän ja paine-eron muutosten välinen lineaarinen suhde varmistetaan, jolloin saavutetaan nopea vaste (vasteaika < 1 sekunti) ja korkea-tarkkuussäätö}} (tarkkuus) (tarkkuus 5 %{0 %).
Tekniset ominaisuudet ja edut
Nollaenergiankulutus, pienemmät järjestelmäkustannukset: Ei tarvita kaapeleiden tai kaasunsyöttöputkien asennusta, jotka sopivat syrjäisille alueille (kuten öljykentille, pitkän matkan{0}}maakaasuputket) tai tilanteisiin, joissa on korkeat räjähdyskestävyysvaatimukset (kuten kemiallisten räjähdyssuojattujen alueiden{2}}). Alkuinvestointi- ja käyttökustannukset pienenevät yli 30 % sähköventtiileihin verrattuna.
Kompakti rakenne, helppo asennus: Modulaarisen rakenteen ansiosta venttiilin tilavuus on vain 1/3 saman spesifikaation omaavan luistiventtiilin tilavuudesta, mikä tukee pysty-/vaaka-asennusta ja säästää tilaa. Esimerkiksi DN100-venttiili on vain 400 mm pitkä ja se voidaan upottaa suoraan kapeisiin putkitelineisiin.
Suuri sopeutumiskyky, joka kattaa useita käyttöolosuhteita:
Lämpötila-alue: -20 - 150 astetta, vastaa matalan-lämpölämmityksen ja korkean lämpötilan teollisuusmateriaalin tarpeisiin.
Paineluokitus: Nimellispaine 1,6 MPa, sovellettava paine-ero 20-300 kPa, kattaa useimmat vesijärjestelmän käyttöolosuhteet.
Materiaalien yhteensopivuus: Soveltuu ei--syövyttäville nesteille, kuten vedelle ja öljylle; voidaan laajentaa heikosti syövyttävälle aineelle käyttämällä PTFE-vuorausta tai ruostumattomasta teräksestä valmistettua venttiilirunkoa.
Älykäs näyttö ja lukitustoiminto: Varustettu digitaalisella näyttölaitteella, se voi lukea suoraan asetetun paine-eron (yksikkö: kPa), ja lukituslaite estää tahattoman käytön ja yksinkertaistaa käyttöönottoa.
Dynaaminen tasapainotus, vakaa järjestelmän toiminta: Vaihtuvavirtausvesijärjestelmissä automaattisesti säätämällä virtauksen poikkileikkausta-, se eliminoi käyttäjän virtauksen säätelyn tai verkon ulkoisten paineenvaihteluiden aiheuttamat häiriöt ja varmistaa ohjatun järjestelmän toiminnan vakaissa olosuhteissa, takaa lämmityksen/ilmastoinnin laadun ja säästää energiaa. Esimerkiksi keskuslämmitysjärjestelmissä se voi estää ylipaineen alemman-tason lämmönpoistolaitteissa tai evakuoinnin korkeamman-tason laitteissa korkean ja matalan vyöhykkeen välisen liiallisen paine-eron vuoksi.
Suorituskyvyn rajoitukset ja haasteet
Rajoitettu säätöalue: Tehokas paine-eroalue on 20-300 kPa. Virtausnopeus on riittämätön, kun paine-ero on<20 kPa, and noise or vibration may occur when differential pressure is >300 kPa, vaativat ylimääräisiä paineenalennusventtiilejä tai äänenvaimentimia.
Suurien{0}}halkaisijaisten venttiilien korkea hinta: Yli DN300:aa suuremmat venttiilit ovat 20–30 % kalliimpia kuin perinteiset sähköventtiilit valmistusvaikeuksien vuoksi, mikä johtaa huonoon taloudelliseen tehokkuuteen.
Korkeat vaatimukset väliaineen puhtaudelle: Hiukkaset tukkivat helposti venttiililevyn tai kuluttavat paine{0}}anturikalvoa, mikä edellyttää suodattimen asentamista (suodatustarkkuus suurempi tai yhtä suuri kuin 100 μm) ennen venttiiliä ja säännöllistä puhdistusta.
Epämukava asetusarvon säätö: Paine-eron asetusarvot on säädettävä manuaalisesti-työmaalla kiertämällä säätönuppia; etämuokkaus ei ole mahdollista, joten se ei sovellu älykkäisiin järjestelmiin, jotka vaativat keskitettyä valvontaa (kuten älykkäät tehtaan keskusohjausjärjestelmät).
Tyypilliset sovellusskenaariot
Keskuslämmitys/jäähdytysjärjestelmät
Hydraulisen tasapainon säätö: Itsesäätyvien -paine-eron säätöventtiilien asentaminen haaraputkiin tai nousuputkiin eliminoi lähteen lähellä olevien suurten paine-erojen ja kaukana lähteestä olevien pienten paine-erojen ristiriidat, jolloin saavutetaan -tarpeen mukainen virtausjakauma.
Energiansäästövaikutus: Virtauksen jakautumisen optimointi vähentää järjestelmän kiertoveden määrää 15% -20%, alentaa pumpun energiankulutusta ja saavuttaa 10% -15% sähkönsäästön.
Ilmastointi Jäähdytysvesijärjestelmät
Dynaaminen tasapainonsäätö: Venttiilien asentaminen ennen päätelaitteita (kuten fan coil-yksiköitä) eliminoi automaattisesti virtauksen vaihtelut käyttäjän puolelta ja ylläpitää vakiona sisälämpötilaa.
Tapaustutkimus: Itsesäätyvien paine-eron säätöventtiilien käyttöönoton jälkeen{0}}itsesäätyvien paine-eron säätöventtiilien käyttöönoton jälkeen kaupallisen kokonaisuuden ilmastointijärjestelmässä epätasaista lämmitystä ja jäähdytystä koskevien valitusten määrä väheni 80 % ja energiatehokkuussuhde parani 12 %.
Teollisuuden nesteiden kuljetusjärjestelmät
Paineenvakautushallinta: Venttiilien asentaminen kemiallisten reaktorien syöttöputkeen varmistaa raaka-aineiden tarkan sekoituksen oikeissa suhteissa, mikä parantaa tuotteen laadun vakautta.
Korroosionkestävä-rakenne: käytetään ruostumattomasta teräksestä valmistettuja venttiilirunkoja tai PTFE-vuorauksia, jotka sopivat heikkoihin happoihin ja heikkoihin emäksiin.
Rinnakkaisjärjestelmä palontorjuntaan ja kotitalouksien vesihuoltoon
Dynaaminen vesihuollon allokointi: Esimerkiksi ZYC-tyyppinen itsesäätyvä-paine-eron säätöventtiili katkaisee kotitalouksien vedensyötön ja asettaa palon sammutusveden etusijalle ja palauttaa automaattisesti kotitalouksien vesihuollon palon sammumisen jälkeen, mikä vähentää itsenäisten palontorjuntaputkiverkostojen rakennuskustannuksia ja vedenkulutusta.
Valinta- ja optimointistrategiat
Käyttöolosuhteiden mukautussuunnittelu
Lämpötila ja paine: Valitse venttiilirungon materiaali keskilämpötilan perusteella (esim. valurauta enintään 120 astetta, ruostumaton teräs enintään 150 astetta) ja valitse nimellispaineluokitus järjestelmän paineen perusteella (esim. 1,6 MPa, 2,5 MPa).
Paine-eroalue: Varmista, että järjestelmän käyttöpaine-ero on venttiilin tehokkaan säätöalueen (20-300 kPa) sisällä, jotta vältetään liiallinen paine-ero, joka aiheuttaa melua tai riittämätön paine-ero, joka aiheuttaa säätövirheitä.
Paine-eron asetus ja kalibrointi
Alkuasetus: Kierrä säätönuppia vastaavalle asteikolle suunnitellun paine-eron mukaan ja lukitse se paikalleen väärinkäytösten estämiseksi.
Dynaaminen kalibrointi: Tarkkaile todellista paine-eroa järjestelmän alkukäytön aikana paine-eromittarilla ja hienosäädä{0}}nuppi asetettuun arvoon.
Asennus ja huolto
Virtaussuunnan merkintä: Noudata tarkasti venttiilin rungossa olevaa nuolen suuntaa asennuksen aikana, jotta vältetään käänteinen asennus, mikä voi aiheuttaa säätöhäiriön.
Säännöllinen tyhjennys: Löysää jousen kannen tyhjennysruuvia poistaaksesi epäpuhtaudet venttiilistä ja estääksesi tukkeutumisen.
Painekalvon vaihto: Tarkista painekalvon ikääntyminen 3–5 vuoden välein ja vaihda se nopeasti säädön tarkkuuden säilyttämiseksi.

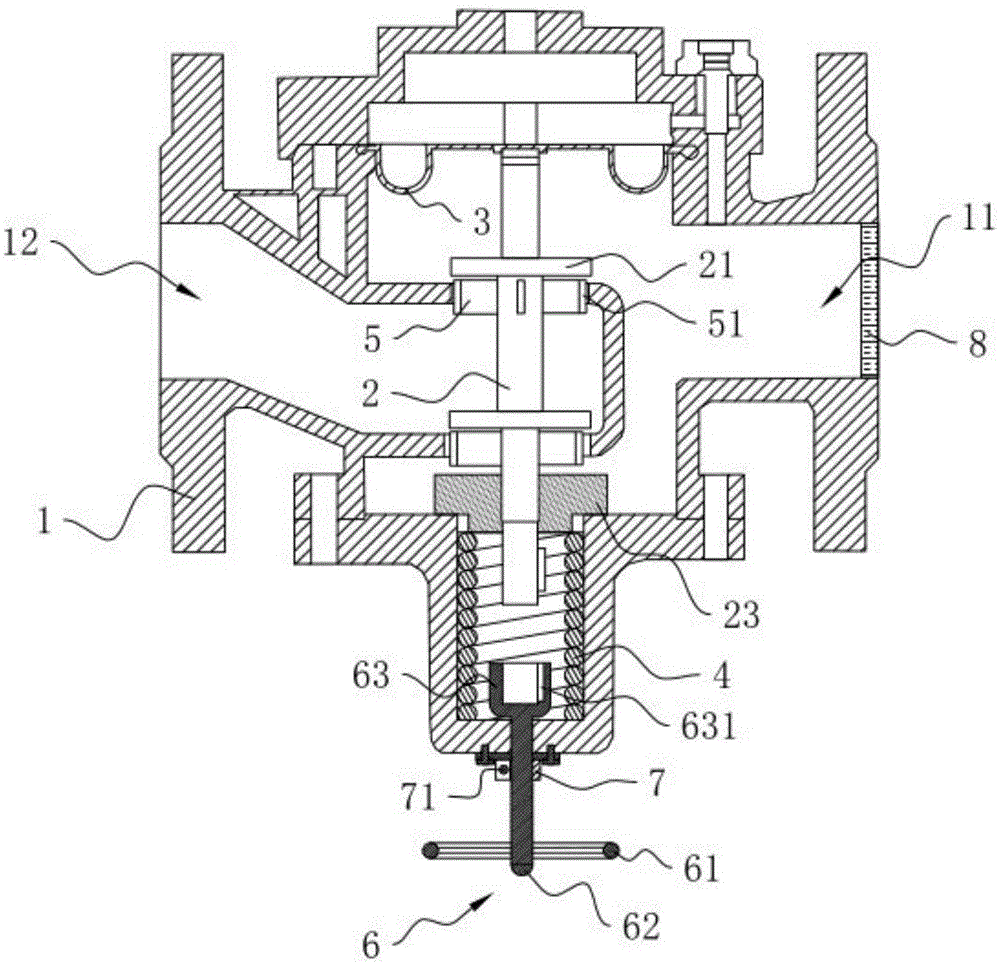

Itsetoimiva-paine-eronsäätöventtiilin piirustus
