SCAR Sewage -komposiittipoistoventtiiliä käytetään viemäriputkien korkeisiin kohtiin tai paikoissa, joissa on suljettu ilma, poistamaan kaasun viemäriputkistosta ja ruoppamaan putkistot, jotta putkistot toimivat normaalisti. Jos tätä venttiiliä ei asenneta, putkisto suljetaan, jolloin jäteveden virtaus estyy tai jopa katkeaa. Jos sähkökatkosputkessa on alipaine milloin tahansa, se saa putkilinjan tärisemään tai repeytymään, ja venttiili imee nopeasti ilmaa estääkseen putkilinjan tärisemisen tai repeämisen.

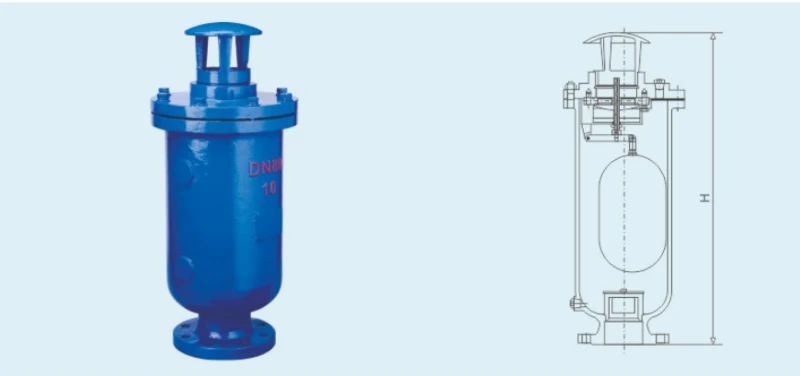

Jäteveden komposiittipoistoventtiilin piirustus
Toimintaperiaate
Kun vettä alkaa täyttyä putkeen, tulppa pysyy auki ja tyhjenee paljon. Kun ilma on loppunut, vesi kelluu pallo
venttiilissä kellutetaan ja tulppa ajetaan kiinni-asentoon suuren pakokaasumäärän pysäyttämiseksi; kun vesi putkessa on normaalia Kuljetettaessa venttiiliin kerääntyy huomattavassa määrin pieni määrä ilmaa, veden taso venttiilissä laskee ja kelluva pallo putoaa
sen mukana. Tässä vaiheessa ilma poistuu pienestä reiästä. Kun pumppu pysähtyy ja putkessa oleva vesi on tyhjä tai putkeen muodostuu alipaine, tulpan pää avataan tässä vaiheessa ja ilma imetään sisään putkilinjan turvallisuuden varmistamiseksi.
Tekniset parametrit
Nimellispaine: 1,0 MPa
Nimellishalkaisija: DN50-200 mm
Sovellettava väliaine: Vesi, viemäri
Käytettävä lämpötila: 0-80 astetta
Laippastandardit: GB/T 17241.6
Testistandardi: GB/T 13927
Pääosien materiaalit
| Osan nimi | Runko | Konepelti | Pallo kelluu | Vipukiinnike | Vipu | Kiilan tulppa |
| Materiaalit | Muovirauta | Muovirauta | Ruostumaton teräs | Ruostumaton teräs | Alimiini pronssia | Alimiini pronssia |
Ulkoisen liitännän päämitat
