Hiljainen takaiskuventtiili on automaattinen venttiili, joka ohjaa venttiililevyn avaamista ja sulkeutumista väliaineen virtaussuunnan perusteella sallien vain yksisuuntaisen virtauksen ja estämällä takaisinvirtauksen. Sen ydinrakenne takaa hiljaisen toiminnan virtaviivaisen sisäisen virtauskanavan ja lyhyttahtiventtiilin{1}}levyn ansiosta:
Eteenpäin virtaus: Keskipaine työntää venttiililevyn auki, jolloin neste pääsee virtaamaan tasaisesti virtaviivaista kanavaa pitkin minimaalisella painehäviöllä.
Käänteinen virtaus: Venttiililevy sulkeutuu nopeasti oman painonsa, väliaineen vastapaineen ja jousivoiman vaikutuksesta, mikä estää takaisinvirtauksen ja välttää venttiililevyn törmäyksen aiheuttaman melun perinteisissä venttiileissä.
Keskeiset rakenteelliset edut
Erinomainen hiljainen suorituskyky: Optimoidun rakenteen (kuten hitaasti-sulkeutuva venttiililevy ja pehmeät-tiivistemateriaalit) ansiosta melu on hallinnassa 20-40 dB:llä (lähellä kirjastoympäristöä), mikä on paljon pienempi kuin perinteisten takaiskuventtiilien 30-60 dB. Sopii meluherkille skenaarioille:
Asuinjärjestelmät: Vältä wc-huuhtelusta, pesukoneen tyhjennyksestä jne. aiheutuvat meluhäiriöt.
Lääketieteelliset ja toimistotilat: Sairaalan leikkaussalit, laboratoriot ja toimistorakennusten keskusilmastointijärjestelmät vaativat hiljaisen ympäristön.
Tehokas takaisinvirtauksen esto ja järjestelmän suojaus-
Nopea vaste: Venttiililevy laukaisee sulkeutumisen takaisinvirtauksen alkuvaiheessa, mikä estää korkeapaineista ainetta pääsemästä pumpun runkoon, lämmönvaihtimiin ja muihin laitteisiin.
Vakaa tiivistys: Pehmeät kumi- tai PTFE-tiivisteet{0}}vähentävät vuotoriskiä, ja ne sopivat vesihuoltoon, viemäriin, LVI-järjestelmiin ja muihin järjestelmiin, joissa on korkeat tiivistysvaatimukset.
Energiansäästön ja virtausvastuksen optimointi: Virtaviivainen suora{0}}läpivirtauskanavarakenne vähentää väliaineen virtausvastuskerrointa 30–50 %, vähentää pumpun energiankulutusta 10–20 % samalla, kun se stabiloi virtausnopeuden, välttää paineen vaihtelut ja pidentää putkistojen ja laitteiden käyttöikää.
Asennuksen joustavuus ja mukautuvuus
Asennus vapaaseen kulmaan: Voidaan asentaa vaakasuoraan, pystysuoraan (väliaine, joka virtaa ylöspäin) tai kulmaan, sopii -rajoitteisiin tilanteisiin, kuten asuinrakennusten putkistoihin ja laitehuoneisiin.
Leveä kattavuus halkaisijaltaan: Kypsät tuotteet ovat saatavilla DN15:stä (kotitalo) DN600:aan (teollisuuteen), jotka täyttävät kaiken tarpeet kotitalouksien vesihuollosta teollisiin kiertojärjestelmiin.
Sovellusskenaariot ja valintasuositukset
Sovellettavat skenaariot
Alhaiset-meluympäristöt: asuinalueiden vesihuolto, sairaalat, hotellit, toimistorakennusten keskusilmastointijärjestelmät. Järjestelmät, joilla on korkeat energiansäästövaatimukset-: vesihuolto ja viemäröinti, LVI- ja palosuojaputket. Pienennä virtausvastusta energiankulutuksen vähentämiseksi.
Puhtaat materiaalijärjestelmät: Välineet, joissa ei ole epäpuhtauksia, kuten vesijohtovesi, puhdistettu vesi ja tavallinen jäähdytysvesi.
High-temperature/highly corrosive environments: Conventional products are temperature resistant from -10℃ to 120℃, but cannot be used in steam systems (>150 astetta) tai vahvaa happoa/alkalia sisältävää väliainetta (kuten kloorivetyhappoa ja natriumhydroksidiliuosta).
Hiukkasmaisia epäpuhtauksia sisältävät väliaineet: Muta, ruoste, hitsauskuona jne. voivat helposti aiheuttaa venttiililevyn tukkeumia tai tiivistepinnan kulumista, mikä vaatii suodattimen käyttöä.
Matalan-lämpötilojen ympäristöt: alle -10 asteen kumitiivisteet kovettuvat ja hitaasti sulkeutuva mekanismi voi jäätyä, mikä johtaa tiivisteen rikkoutumiseen tai melun palautumiseen.
Suuri-halkaisija, korkeapaineiset-painejärjestelmät: DN200:n yläpuolella olevat tuotteet vähentävät melua suuren väliaineen virtauksen ja suuren nopeuden vuoksi, mikä vaatii monimutkaisia hydraulisia hitaita-sulkujärjestelmiä, mikä lisää merkittävästi kustannuksia.
Tärkeimmät valintaparametrit:
Materiaali: Ruostumaton teräs tai seosteräs kemianpajoihin; kuumuutta-kestävä seosteräs korkean lämpötilan-höyryputkistoon.
Virtaus ja paine: Määritä nimellishalkaisija putkilinjan virtausnopeuden perusteella, jotta vältytään liian nopeilta tai hitailta virtausnopeuksilta; nimellispaineen on oltava suurempi tai yhtä suuri kuin järjestelmän käyttöpaine.
Asennus ja huolto: Valitse vaaka-, pysty- tai kalteva asennusmenetelmä putkilinjan asettelun perusteella; kun tilaa on rajoitetusti, aseta etusijalle kiekko{0}}tyyppiset liitännät tai kompaktit venttiilit.

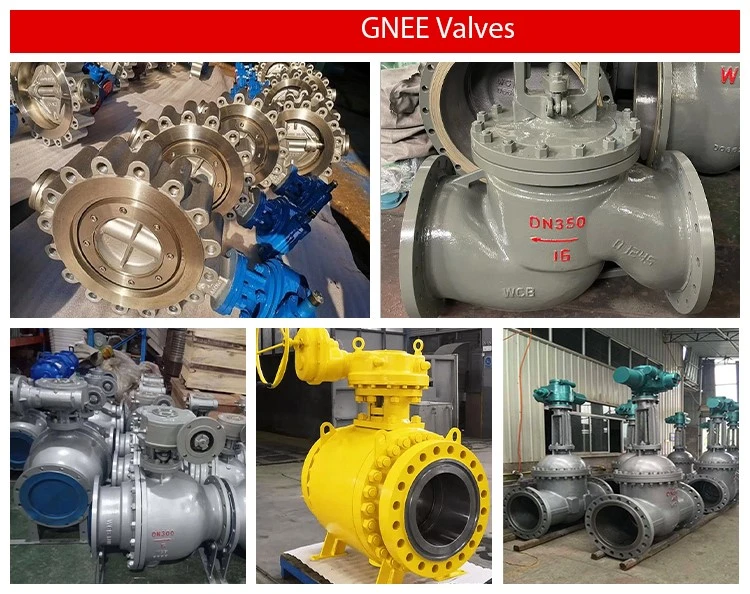

Äänenvaimennuksen takaiskuventtiilien tehdas
