Mitä eroa on kolminkertaisella poikkeamaläppäventtiilillä ja luistiventtiilillä?

Triple offset butterfly venttiilit (TOBV) ja luistiventtiilit ovat kaksi laajalti käytettyä teollisuussulkuventtiilityyppiä{0}}putkiston nesteen ohjaukseen. Vaikka molemmat on suunniteltu käynnistämään tai pysäyttämään väliaineen virtaus putkistojärjestelmissä, ne eroavat olennaisesti rakenteellisesta geometriasta, toimintamekanismista, painehäviökäyttäytymisestä, tiivistyksen luotettavuudesta ja sovellusten soveltuvuudesta. Tämä opas tarjoaa systemaattisen, vakiomuotoisen-yhteensopivan vertailun kahdelle venttiilityypille ydinsuorituskykymittojen, toimialan pätevyyden ja todellisten-valintaskenaarioiden välillä, jotta insinöörit ja projektiryhmät voivat tehdä tietoihin perustuvia venttiilimäärittelyjä koskevia päätöksiä.

1. Ydinmääritelmät ja toimintaperiaatteet

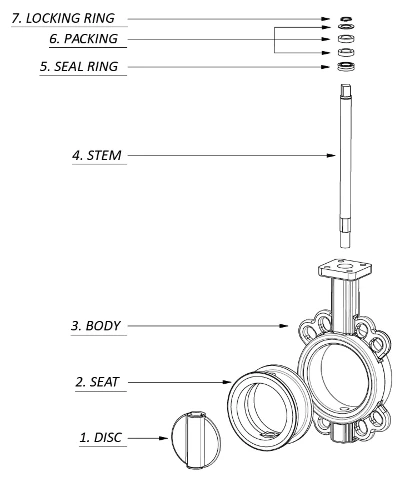

1.1 Mikä on kolmoissiirtymäläppäventtiili?

A kolminkertainen läppäventtiilion edistyksellinen neljännes{0}}kiertoventtiili ja tehokkain-taso läppäventtiiliperheessä. Siinä on kolme erillistä offset-suunnitteluominaisuutta: varren aksiaalinen offset, varren säteittäinen siirtymä ja kartiomaisen istukan kulmapoikkeama. Tämä geometria luo nokka-tyyppisen liikkeen, joka minimoi tiivisteen-istuimen-kosketuksen käytön aikana ja eliminoi hankausta tiivistepintojen välillä suurimman osan venttiilin iskun aikana.

Se on varustettu metallisilla---metallitiivisteillä, ja se tarjoaa luotettavan sulkutehon suhteellisen alhaisella käyttömomentilla ja toimii kompaktina vaihtoehdona monille perinteisille metalli-tiivisteisille eristysventtiileille sopivissa sovelluksissa. Korkealaatuiset TOBV-tuotteet on testattu API 598 -vuotojen hyväksymiskriteerien mukaisesti, ja ne ovat saatavilla API 607 ​​paloturvallisilla-hyväksymisillä.

1.2 Mikä on luistiventtiili?

Luistiventtiili on lineaarinen-liike-monikierrosventtiili, joka ohjaa virtausta nostamalla tai laskemalla kiilan muotoista -porttia, joka on kohtisuorassa virtaussuuntaan nähden. Kun portti on täysin auki, se vetäytyy kokonaan ulos virtausreiästä, mikä luo lähes suoran{4}}läpivirtausreitin minimaalisella esteellä. Täysin suljettuna portti asettuu tiukasti istuinrenkaita vasten luotettavan sulkemisen takaamiseksi.

Luistiventtiilit on suunniteltu ensisijaisesti täysin auki tai kokonaan suljettuun huoltoon, ja ne ovat edelleen yleinen valinta korkeapaineputkistojen eristämiseen-, missä alhainen painehäviö ja luotettava sulku ovat kriittisiä vaatimuksia. Ne valmistetaan tyypillisesti standardien mukaan, kutenAPI 600ja ASME B16.34.

2. Perusteelliset rakenteelliset erot

Olennaisin ero näiden kahden venttiilityypin välillä on sulkuelementin asennossa venttiilin ollessa täysin auki. Tämä yksittäinen rakenteellinen ero on suurin syy lähes kaikille suorituskyky- ja sovellusmuunnelmille:

• Kolminkertainen siirtymäläppäventtiili: Levy pysyy virtausreitin sisällä koko ajan, jopa täysin auki-asennossa. Levy ja kara luovat kiinteän tason virtauksen estoon, mutta mahdollistavat erittäin kompaktin venttiilirungon suunnittelun.
• Luistiventtiili: Täysin avoimessa asennossa portti vetäytyy kokonaan pois virtausreiästä jättäen esteettömän suoran{0}}läpivirtauskanavan, joka on lähes identtinen tavallisen putkiosan kanssa.
•

3. Yksityiskohtainen suorituskykyvertailu

3.1 Virtausvastus ja paineen lasku

Kun luistiventtiili on täysin auki, se tuottaa yleensä pienemmän painehäviön kuin kolminkertainen läppäventtiili. Koska portti vetäytyy kokonaan ulos virtausreitiltä, ​​virtausvastus lähestyy suoran putkiosan vastusta, joten luistiventtiilit ovat suositeltava valinta pitkän matkan siirtoputkistoon ja painehäviölle herkkiin järjestelmiin.

Kolminkertaiset läppäventtiilit tuottavat kohtalaisen painehäviön, koska kiekko ja varsi pysyvät virtausvirran sisällä. Useimmissa vedenkäsittely-, LVI-, sähköntuotanto- ja teollisuusprosessijärjestelmissä tämä painehäviö on edelleen hyväksyttävä, vaikka siitä voi tulla suurempi-nopeuksien tai pitkien{2}}etäisyyksien putkisovelluksissa.

3.2 Tiivistyksen suorituskyky ja luotettavuus

Molemmat venttiilityypit voivat tarjota luotettavan metalli-{0}}sulkuventtiilin, kun ne on määritetty, asennettu ja huollettu oikein, vaikka niiden tiivistysominaisuudet vaihtelevat.

Kolminkertainen siirtymäläppäventtiili: Tarjoaa tiukan sulkutehon sovellettavien API 598 -vuotojen hyväksymiskriteerien mukaisesti. Hankaamaton tiivistysliike auttaa säilyttämään tiivistepinnan eheyden toistuvan käytön aikana ja edistää vakaata vuotokykyä ajan mittaan.

Luistiventtiili: Tarjoaa luotettavan sulkemisen täysin suljettuna ja asianmukaisesti huollettuna. Tiivistyspinnat voivat kuitenkin olla alttiita eroosiolle tai vaurioille, jos niitä käytetään osittain avoimissa asennoissa, ja väliaineessa olevat kiinteät hiukkaset voivat vähitellen vaikuttaa tiivistyskykyyn.

3.3 Toimintanopeus ja käyttö yhteensopivuus

• Kolminkertainen siirtymäläppäventtiili: Neljännes{0}}käännös (90 asteen kierto) mahdollistaa erittäin nopean avaamisen ja sulkemisen. Pienempi käyttömomentti tekee siitä helpon automatisoinnin sähköisillä, pneumaattisilla tai hydraulisilla toimilaitteilla, mikä tekee siitä ihanteellisen järjestelmiin, jotka vaativat toistuvaa käyttöä tai hätäpysäytystoimintoja.
• Luistiventtiili: Vaatii useita käsipyörän tai toimilaitteen kierroksia portin nostamiseksi tai laskemiseksi, mikä johtaa paljon hitaampaan toimintaan. Suuremmat työntövoimavaatimukset suurissa kooissa lisäävät käyttökustannuksia ja monimutkaisuutta, joten luistiventtiilejä käytetään tyypillisesti sovelluksissa, joissa käyttötaajuus on alhainen.

3.4 Paine- ja lämpötilaluokitukset

• Kolminkertainen siirtymäläppäventtiili:Vakiotuotelinjat kattavat yleensä ASME Class 150 - Class 600 paineluokitukset, kun taas korkeampiin paineluokkiin on saatavana erikoismalleja. Istuimen suunnittelusta ja materiaalivalinnasta riippuen metalli-istuttavat rakenteet kestävät korkeita-lämpötiloja, kuten tulistettua höyryä, lämpööljyä ja prosessikaasuja, joiden käyttölämpötila on usein yli 425 astetta. Tietyt mallit ovat saatavilla API 607 ​​paloturvallisella-hyväksynnällä.

  Luukkuventtiili:Saatavana paljon laajemmalla painealueella luokista 150–2500 ja sitä pidemmälle, joten ne ovat vakioratkaisu ultra-korkeapaineisille-öljy- ja kaasuputkille ja kriittisille prosessijärjestelmille. Ne ylläpitävät luotettavaa tiivistyskykyä laajalla lämpötila-alueella kryogeenisistä sovelluksista korkean lämpötilan -höyrypalveluun.

• Voimme suositella sopivia venttiilimateriaaleja, istukkarakenteita ja paineluokkia höyry-, öljy- ja kaasukäyttöön sekä vakaviin{0}}huoltosovelluksiin.



• 3.5 Asennustila ja paino

• Kolminkertainen siirtymäläppäventtiili: Sisältää erittäin lyhyen -kasvotusten-mitan API 609 / ISO 5752 -standardien mukaisesti ja matalan kokonaiskorkeuden. Se on huomattavasti kevyempi ja kompaktimpi kuin vastaavankokoinen-luukkuventtiili, varsinkin suurilla halkaisijoilla. Tämä vähentää putkiston tukivaatimuksia ja tekee siitä sopivan venttiilikammioihin ja pienikokoisiin laiteasetelmiin, joissa on vähän tilaa.
• Luistiventtiili: Vaatii huomattavan pystysuoran välyksen portin liikettä varten, ja sillä on pidempi -to--mitta API 6D:n / ASME B16.10:n mukaan. Halkaisijaltaan suuret-sulkuventtiilit ovat erittäin raskaita ja vaativat vankkaa rakennetukea asennuksen aikana.

3.6 Huolto ja käyttöikä

• Kolminkertainen siirtymäläppäventtiili: Vähemmän liikkuvia osia ja -hankaamaton tiivisteen liike johtavat pienempään kulumiseen ja yksinkertaisempaan huoltoon. Useimmissa malleissa on kenttä-vaihdettava istukka- ja tiivisterenkaat, jotka mahdollistavat linjahuollon-irrottamatta venttiiliä putkistosta, mikä vähentää seisokkeja.
• Luistiventtiili: Monimutkaisempi rakenne lisäkomponenteilla (varsi, tiiviste, haarukka, kiilaportti) vaatii useammin tarkastuksia ja huoltoa, mukaan lukien varren tiivisteen säätö ja istuimen kunnostus. Suuren luistiventtiilin huolto vaatii tyypillisesti irrottamista linjasta ja korjaamokorjauksen.

3.7 Virtauksen säätömahdollisuus

• Kolminkertainen siirtymäläppäventtiili: Voi tarjota rajoitetun tai kohtalaisen kuristuskyvyn väliavausasennoissa. Sitä ei kuitenkaan ole tarkoitettu korvaamaan erityisiä ohjausventtiilejä. Pitkäaikainen käyttö erittäin pienissä aukoissa voi aiheuttaa kavitaatiota, tärinää ja nopeutettua kulumista tietyissä käyttöolosuhteissa.

  Luistiventtiili: Ei suunniteltu kuristushuoltoon. Luistiventtiilin käyttäminen osittain avoimessa asennossa altistaa tiivisteen reunat nopealle-virtaukselle ja eroosiolle, mikä voi vahingoittaa tiivistepintoja ja lyhentää käyttöikää. Luistiventtiilejä tulee yleensä käyttää on/off-eristystyöhön.

•

4. Sovellusskenaariot: Milloin valita kumpi?

4.1 Milloin kolmoissiirtymäläppäventtiili valitaan

Kolminkertainen läppäventtiili on kustannustehokkaampi{0}}ja käytännöllisin valinta seuraavissa olosuhteissa:

• Halkaisijaltaan keskikokoiset ja suuret putkistot (yleensä DN100 ja enemmän) luokan 150 / luokan 300 painealueella
• Rajoitettu asennustila tai pieni{0}}välys venttiilikammiot
• Järjestelmät, jotka vaativat toistuvaa käyttöä, nopeaa reagointia tai automaattista hätäpysäytystoimintoa
• Prosessilinjat höyryllä, kuumalla öljyllä, kaasulla ja vedellä, joissa vaaditaan metalli{0}}istuttava kaksisuuntainen sulku
• Projektit, joissa etusijalla ovat alhaisemmat kokonaiskustannukset, yksinkertaisempi huolto ja kevyempi paino
• Jälkiasennusprojektit, jotka korvaavat vanhemmat pehmeä{0}}läppäventtiilit tehokkaammilla-metallisilla{2}}istuvilla malleilla

4.2 Milloin luistiventtiili valitaan

Luistiventtiili on edelleen ensisijainen ratkaisu seuraaviin sovelluksiin:

• Korkeapaine-- ja ultra-korkeapaine-putkistot, mukaan lukien monet luokan 600 ja korkeammat järjestelmät
• Sovellukset, jotka ovat erittäin herkkiä painehäviöille, joissa vaaditaan pienintä virtausvastusta
• Kriittiset eristyspisteet, jotka vaativat luotettavan{0}}pitkäaikaisen sammutuksen harvoin
• Putket, jotka on suunniteltu tyhjennystoimintoihin, jotka vaativat täyden -porauksen virtausreitin
• Kryogeeninen huolto, korkeapaineinen{0}}höyrypalvelu ja vaikeat käyttöolosuhteet, jotka ylittävät monien läppäventtiilimallien mahdollisuudet

Jaa prosessitietosi, niin suosittelemme suorituskyvyn, luotettavuuden ja elinkaarikustannusten kannalta sopivinta eristysventtiiliratkaisua.

5. Alan standardit ja pätevyydet

Kolminkertaiset läppäventtiilit:Suunniteltu yleisesti standardien API 609, EN 593, ISO 5752 ja sovellettavien valmistajan suunnittelustandardien mukaisesti; vuototestattu API 598:n tai ISO 5208:n mukaisesti; ja saatavilla API 607:n ja API 6FA:n paloturvallisella-kelpoisuudella.

Luistiventtiilit:Yleisesti suunniteltu ja valmistettu API 600:n, API 6D:n ja ASME B16.34:n mukaisesti; kasvotusten-kasvotusten-mitat noudattavat tyypillisesti ASME B16.10:tä; painetestaus suoritetaan yleensä API 598:n mukaisesti.

Öljy- ja kaasu-, petrokemian-, sähköntuotanto- ja teollisuusprojekteissa maailmanlaajuisesti näiden standardien noudattaminen on tärkeä hankintavaatimus turvallisuuden, vaihdettavuuden ja suorituskyvyn yhdenmukaisuuden varmistamiseksi.

venttiilipaja

6. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Voiko kolminkertainen läppäventtiili korvata luistiventtiilin kokonaan?

A1: Monissa luokkien 150–300 sovelluksissa pätevä kolminkertainen läppäventtiili voi tehokkaasti korvata sulkuventtiilin eristyspalvelua varten ja tarjoaa samalla etuja koon, painon, käyttönopeuden ja kustannusten suhteen. Kuitenkin monissa luokan 600 ja sitä korkeammissa sovelluksissa luistiventtiilit ovat edelleen laajalti määriteltyjä, täydelliset-porausvaatimukset tai erittäin tärkeä eristyspalvelu.

Q2: Kummalla venttiilillä on parempi tiivistyskyky?

A2: Kumpikaan venttiilityyppi ei ole yleisesti ylivoimainen tiivistysominaisuuksiltaan. Molemmat voivat tarjota luotettavan sammutuksen, kun ne on määritetty, asennettu ja huollettu oikein. Kolminkertaiset läppäventtiilit toimivat usein hyvin sovelluksissa, joihin liittyy usein toistuvaa pyöräilyä, kun taas sulkuventtiilit ovat yleensä edullisia matalan syklin eristyspalveluissa, joissa painehäviö on tärkeä näkökohta.

Kysymys 3: Mikä venttiili on parempi korkeapaineisiin-höyryjärjestelmiin?

A3: Korkeapaineisissa -höyryjärjestelmissä luistiventtiilit ovat edelleen laajalti määritelty ratkaisu. Luokkien 150–300 höyrypalveluissa huippuluokan kolminkertaiset metallitiivisteet läppäventtiilit voivat tarjota kustannustehokkaan vaihtoehdon, mutta samalla ne tarjoavat nopeamman toiminnan ja pienemmät huoltovaatimukset.

Q4: Millä venttiilillä on alhaisemmat-pitkän aikavälin ylläpitokustannukset?

A4: Kolminkertaisilla läppäventtiileillä on yleensä alhaisemmat käyttöiän huoltokustannukset. Niissä on vähemmän komponentteja, kentällä vaihdettavat-tiivisteet ja hankaamaton toiminta, joka vähentää kulumista. Luistiventtiilit vaativat useammin varren tiivisteen, laipan säädön ja istukan kunnostuksen tarkastuksia, etenkin suuremmissa kooissa.

K5: Kumpi on edullisempi halkaisijaltaan suurille-putkilinjoille?

A5: Putkilinjoissa DN300 ja suuremmissa kolminkertaiset läppäventtiilit tarjoavat usein merkittäviä etuja painon, asennuskustannusten ja kokonaisjalanjäljen suhteen. Nämä edut tulevat yleensä selvemmiksi venttiilin koon kasvaessa. Luistiventtiilit voivat olla taloudellisempia tai teknisesti parempia erittäin korkeapainesovelluksissa, joissa läppäventtiilin painearvot eivät ole riittäviä.

Kysymys 6: Ovatko kolminkertaiset läppäventtiilit paloturvalliset-sertifioitu?

V6: Kyllä, korkealaatuisia-teollisia kolmipoikkeamaläppäventtiilejä on saatavana API 607 7th edition ja API 6FA paloturvallisuussertifikaateilla, mikä tarkoittaa, että ne säilyttävät sulkujen vähimmäistason jopa tulipalon jälkeen ja täyttävät petrokemian ja offshore-alustojen turvallisuusvaatimukset.

7. Viimeinen takeaway

Kumpikaan venttiilityyppi ei ole yleisesti parempi.Luistiventtiiliterinomainen korkean{0}}paineen, matalan-syklin ja paine-häviö-herkissä sovelluksissa, joissa luotettava pitkäaikainen-eristys on kriittistä.Kolminkertaiset läppäventtiilittarjoavat houkuttelevan ratkaisun keskipaineisiin-paineisiin, suuren-halkaisijan, tilan-rajoituksiin ja usein käytettäviin järjestelmiin, joissa yhdistyvät kompakti rakenne, nopea käyttö, luotettava sulkemiskyky ja alhaisemmat elinkaarikustannukset.

Optimaalisen venttiilin valinnan tulee aina perustua kattavaan paineluokan, lämpötilan, nesteen ominaisuuksien, toimintatiheyden, huoltostrategian ja asennusrajoitusten arviointiin.
