API 6D -standardi, jonka on myöntänyt American Petroleum Institute (API), on virallisesti nimeltään "Pipeline Valves". Tällä standardilla on keskeinen rooli putkiventtiilien suunnittelun, valmistuksen, tarkastuksen, testauksen ja merkinnän säätelyssä öljyn ja maakaasun kaltaisilla teollisuudenaloilla.
API 6D -palloventtiilien varren tiiviste käyttää tiiviste{1}}tyyppistä rakennetta. Koneistettua kaulaa käytetään toimilaitteen asentamiseen, jonka leveä ja paksu litteä pää osuu palloon ja antaa riittävän lujuuden pallon ajamiseen. Siinä on 90-asteen kierto, alhainen avaus-/sulkeutumismomentti, ja se on helppo automatisoida. Itsesäätyvä-PTFE-tiiviste varmistaa pitkän käyttöiän, kun taas ainutlaatuinen kaksoistiivisterakenne takaa korkean tiivistyskyvyn ja pidemmän käyttöiän.
Tilauksen erittely
Tyyppi:Palloventtiili.
Vakio:API 6D.
Materiaali: Runko: ASTM A105N, pallo: 316 + TCC, varsi: ASTM A479, luokka XM-19, metalliset istuimet, volframikarbidipinnoitettu, joustava grafiittivarren tiiviste.
Koko: DN150.
Paine: PN250.
Pintakäsittely: Harmaamaalaus.

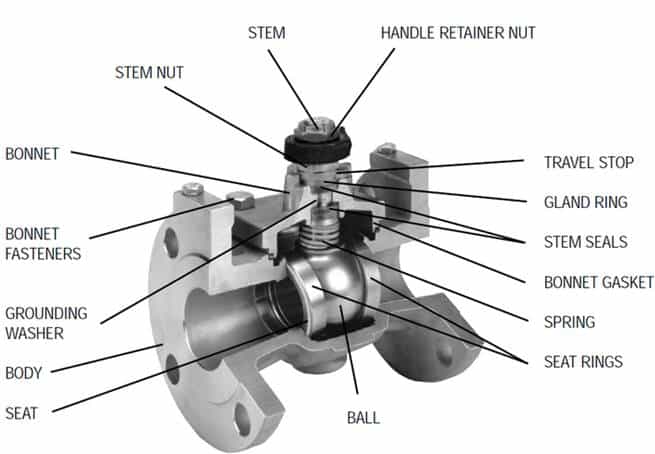

Tekninen piirustus
API 6D -palloventtiilin mitat, luokka 150-600
| Venttiilin koko | Face to Face -mitat (täysiporainen palloventtiili ja pienempi halkaisija) | ||||
| NPS (tuumaa) | DN (mm) | RTJ loppuu | |||
| NPS (tuumaa) | DN (mm) | Luokka 150 | Luokka 300 | Luokka 400 | Luokka 600 |
| 2" | 50 | 191 | 232 | 295 | |
| 2-1/2" | 65 | 203 | 257 | 333 | |
| 3" | 80 | 216 | 298 | 359 | |
| 4" | 100 | 241 | 321 | 410 | 435 |
| 6" | 150 | 406 | 419 | 498 | 562 |
| 8" | 200 | 470 | 518 | 600 | 664 |
| 10" | 250 | 546 | 584 | 676 | 791 |
| 12" | 300 | 622 | 664 | 765 | 841 |
| 14" | 350 | 699 | 778 | 829 | 892 |
| 16" | 400 | 854 | 905 | 994 | 854 |
| 18" | 450 | 930 | 981 | 1095 | 930 |
| 20" | 500 | 1010 | 1060 | 1200 | 1010 |
| 22" | 550 | 1114 | 1153 | 1305 | 1114 |
| 24" | 600 | 1165 | 1241 | 1407 | 1165 |
| 26" | 650 | 1270 | 1321 | 1461 | 1270 |
| 28" | 700 | 1372 | 1410 | 1562 | 1372 |
| 30" | 750 | 1422 | 1537 | 1664 | 1422 |
| 32" | 800 | 1553 | 1667 | 1794 | 1553 |
| 34" | 850 | 1654 | 1794 | 1946 | 1654 |
| 36" | 900 | 1756 | 1895 | 2099 | 1756 |
API 6D -palloventtiilin mitat, luokka 900-2500
| Venttiilin koko | Face to Face -mitat (täysi poraus ja pienempi halkaisija) | |||
| NPS (tuumaa) | DN (mm) | RTJ loppuu | ||
| Luokka 900 | Luokka 1500 | Luokka 2500 | ||
| 2" | 50 | 371 | 371 | 454 |
| 2-1/2" | 65 | 422 | 422 | 514 |
| 3" | 80 | 384 | 473 | 584 |
| 4" | 100 | 460 | 549 | 683 |
| 6" | 150 | 613 | 711 | 927 |
| 8" | 200 | 740 | 841 | 1038 |
| 10" | 250 | 841 | 1000 | 1292 |
| 12" | 300 | 968 | 1146 | 1445 |
| 14" | 350 | 1038 | 1276 | – |
| 16" | 400 | 1140 | 1407 | – |
| 18" | 450 | 1232 | 1559 | – |
| 20" | 500 | 1334 | 1686 | – |
| 22" | 550 | – | – | – |
| 24" | 600 | 1568 | 1972 | – |
| 26" | 650 | 1673 | – | – |
| 28" | 700 | – | – | – |
| 30" | 750 | 1902 | – | – |
| 32" | 800 | – | – | – |
| 34" | 850 | – | – | – |
| 36" | 900 | 2315 | – | – |
