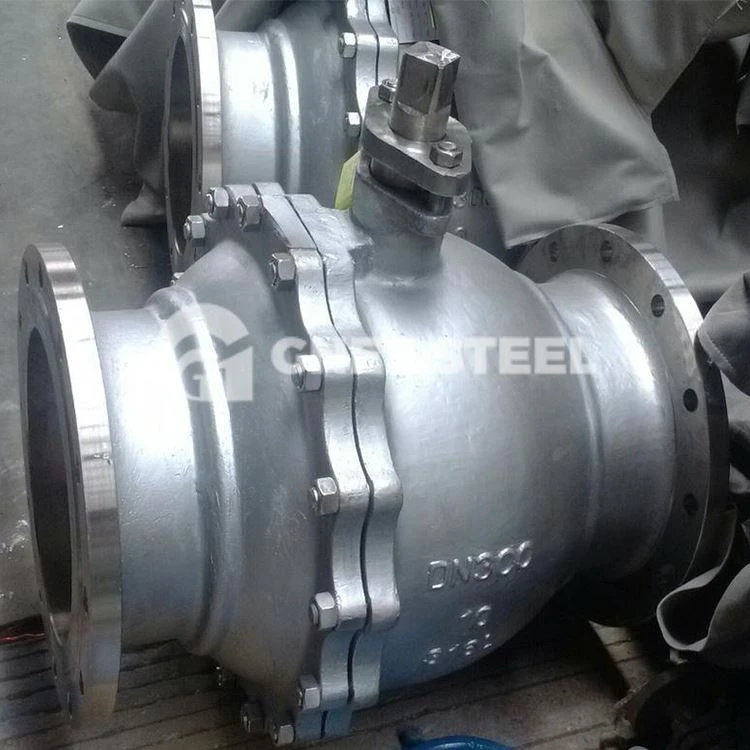

Laipallinen kuulaventtiilitoimittaja-GNEE
Palloventtiilit ja luistiventtiilit ovat samantyyppisiä venttiileitä. Erona on, että sulkuelin on pallo. Pallo pyörii venttiilirungon keskilinjan ympäri avatakseen ja sulkeutuakseen. Laippapalloventtiilistandardi GB/T21465-2008 "Venttiiliterminologia" on määritelty venttiiliksi, jossa avaus- ja sulkemisosat (pallo) ovat venttiilivarren ohjaamia ja pyörivät venttiilin varren akselin ympäri.
Palloventtiilin laipan tyyppi Tekniset tiedot
|
Kokovalikoima
|
1/2" - 6" |
|
Materiaali
|
SS316 Valettu teräs |
|
Työpaine
|
10kg/cm² |
|
Laippaliitännät
|
ANSI 150# / 300# JIS 10K PN10 / PN16 |
|
Venttiilin rungon materiaali
|
Valettu teräs A216 WCB SS316 / CF8M |
|
Soveltuva väline
|
Yleiset öljy-, kaasu- ja vesisovellukset |
Laippaventtiilien materiaalit
| Tuote | Kuvaus | Materiaali |
|---|---|---|
| 1 | Runko | ASTM A351-CF8M |
| 2 | Korkki | ASTM A351-CF8M |
| 3 | Pallo | ASTM A351-CF8M |
| 4 | Pallotuoli | TFM 1600 |
| 5 | Rungon tiiviste | PTFE |
| 6 | Työntöaluslevy | PTFE |
| 7 | Pakkaus | PTFE |
| 8 | Varsi | ASTM A276-316 |
| 9 | Gland Nut | AISI 304 |
| 10 | Pysäytä pin | AISI 304 |
| 11 | Kahva | AISI 304 |
| 12 | Kahva Sleeve | PVC |
| 13 | Varren pähkinä | AISI 304 |
| 14 | Jousialuslevy | AISI 304 |
| 15 | Pultti | AISI 304 |
| 16 | Gland | AISI 304 |
| 17 | Sulku | AISI 304 |
| 18 | Renkaat akselille | AISI 304 |
| 19 | Teräsputki | AISI 304 |
| 20 | Jakoavain Block | AISI 304 |
| 21 | Pultti | AISI 304 |
Mitkä ovat laippapalloventtiilien rakenteelliset ominaisuudet?
Laipan palloventtiilirakenteen ominaisuudet:
1, avautuu ja sulkeutuu ilman kitkaa
Tämä ominaisuus ratkaisee täysin perinteisten venttiilien ongelman, joka vaikuttaa tiivistykseen tiivistyspintojen keskinäisen kitkan vuoksi.
2, Ylös asennettu rakenne
Putkilinjaan asennettu venttiili voi olla suoraan online-tarkastus ja huolto, se voi tehokkaasti vähentää laitteen pysäytystä, vähentää kustannuksia.
3, yhden venttiilin istukan muotoilu
Poista ongelma, että venttiilin ontelossa oleva väliaine vaikuttaa käyttöturvallisuuteen epänormaalin paineen vuoksi.
4, Alhainen vääntömomentti
Venttiilivarren erityinen rakennesuunnittelu, vain pienellä käsipyörän venttiilillä voidaan helposti avata ja sulkea.
5, Kiilatiivisterakenne
Venttiili luottaa venttiilin varren tarjoamaan mekaaniseen voimaan, venttiilin istukkaan kohdistuvaan pallokiilapaineeseen ja tiivistykseen, jotta venttiilin tiivistys ei ole alttiina putkilinjan paine-eron muutoksille erilaisissa käyttöolosuhteissa, tiivistysteho ovat luotettavasti taattuja.
6, Tiivistyspinnan itsepuhdistuva rakenne
Kun palloa kallistetaan poispäin istukasta, putkilinjassa oleva neste kulkee tasaisesti 360 asteen läpi pallon tiivistyspintaa pitkin, mikä ei ainoastaan eliminoi nopean nesteen aiheuttamaa paikallista hankausta venttiilin istukkaan, vaan myös huuhtoutuu pois. kerääntyminen tiivistepinnalle itsepuhdistuvan tarkoituksen saavuttamiseksi.

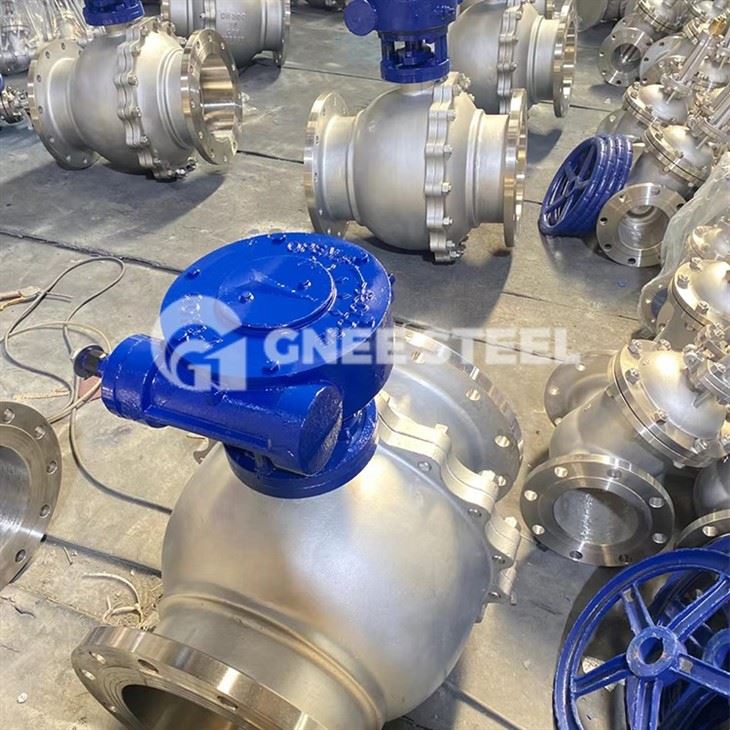

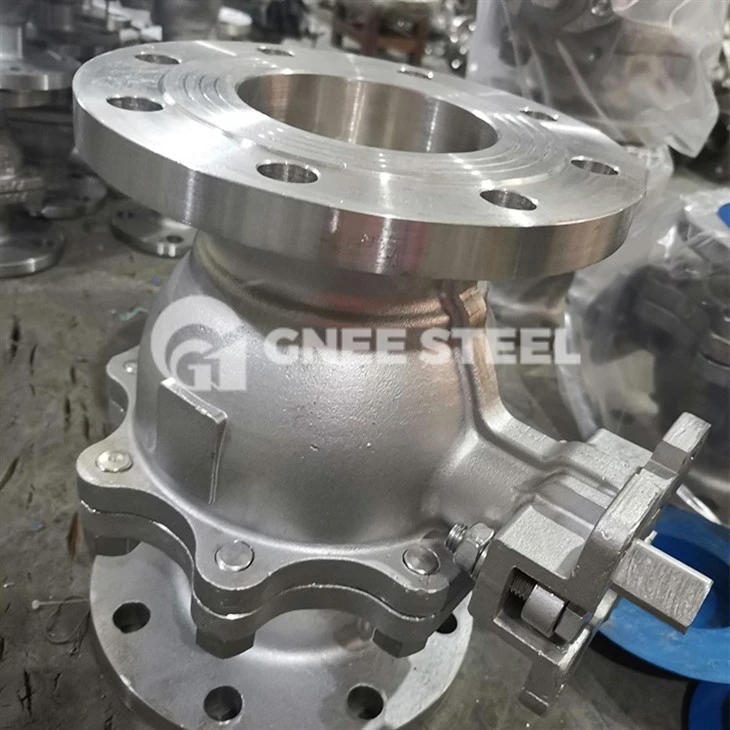

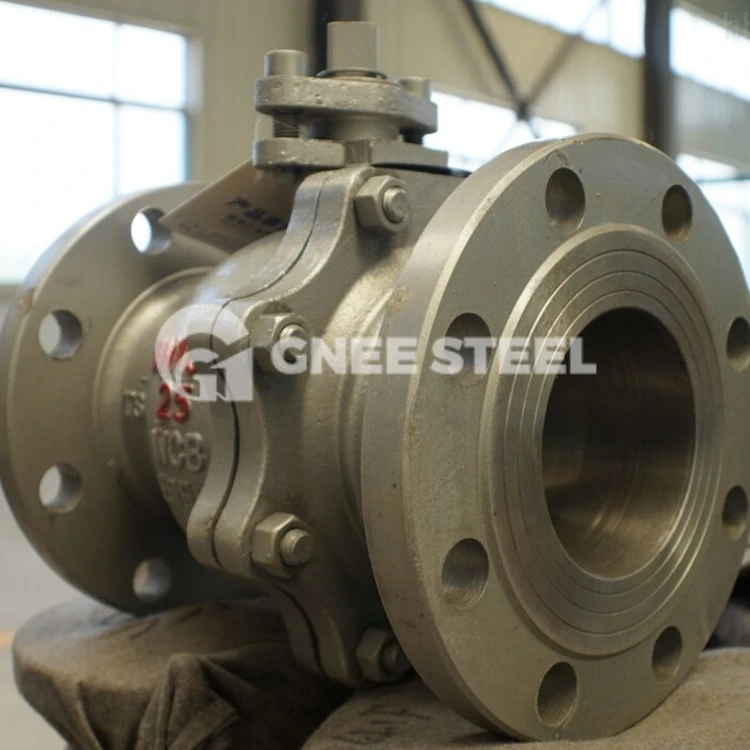

Palloventtiilien yksityiskohdat
Hiiliteräslaipallinen kuulaventtiilitoimittaja-GNEE Show
