API 6D -putkipalloventtiilit soveltuvat käytettäviksi luokkien 150–1500 putkistoissa, jotka toimivat -28 - 300 asteen lämpötiloissa, erilaisissa olosuhteissa, kuten öljy-, kemian- ja lämpövoimalaitoksissa, väliaineiden leikkaamiseen tai liittämiseen. Soveltuvia väliaineita ovat muun muassa öljy, puhdistettu maakaasu, hapan maakaasu, kivihiilikaasu, vesi ja kivihiililiete. API-putkiston palloventtiilejä voidaan käyttää manuaalisesti, kierukkavaihteella, pneumaattisesti, sähköisesti tai pneumaattis-hydraulisella kytkentämekanismilla.
Api 6d palloventtiilin erittely
| Suunnittelu ja valmistus | API 6D |
| Seinän paksuus | API 6D |
| Kasvot-kasvot-mitta | API 6D |
| Laipan pään mitat | ANSI/ASME B16.5 (1" - 24") ANSI/ASME B16.47 (26" ja uudemmat) |
| Pusku-Hitsipään mitat | ANSI/ASME B16.25 |
| Tarkastus ja testaus | API 6D/API 598 |
| Paloturvallinen muotoilu | API 607/BS 6755 |
| Materiaali | Nace MR 0175 |

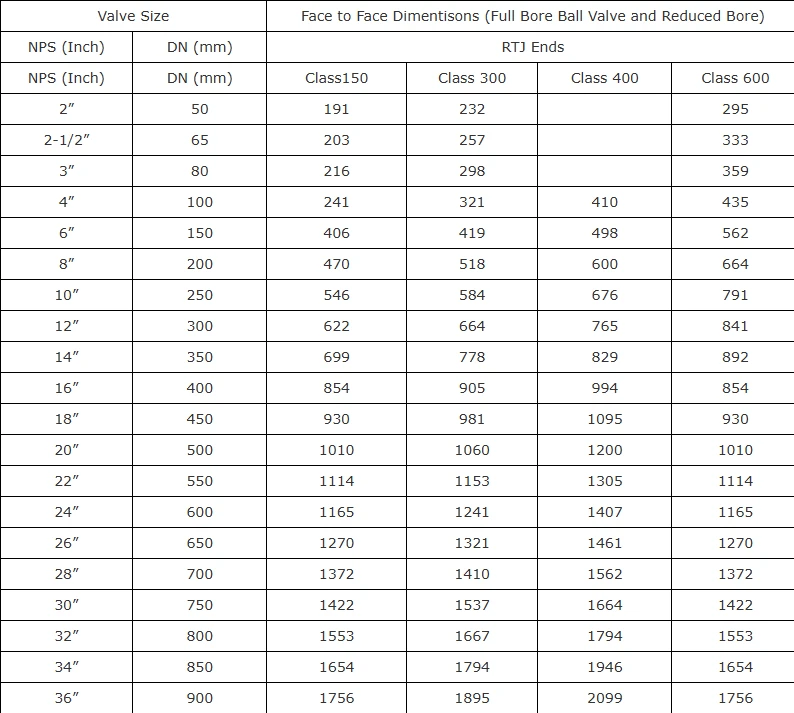

api 6d palloventtiilin mitat
API 6D eli Pipeline Valves on American Petroleum Instituten julkaisema 6D-standardi. Tällä standardilla on ratkaiseva sääntelytehtävä öljy- ja kaasuteollisuuden putkien venttiilien suunnittelussa, valmistuksessa, tarkastuksessa, testauksessa ja merkinnässä:
Suunnittelu- ja valmistusspesifikaatiot: Se sisältää yksityiskohtaiset tiedot venttiilien rakennesuunnittelusta, mukaan lukien rakennemuodot ja erityyppisten komponenttien mitat, kuten luistiventtiilit, palloventtiilit ja takaiskuventtiilit. Tämä varmistaa, että venttiilit voivat mukautua erilaisten putkistoissa kuljetettavien väliaineiden (kuten raakaöljyn, maakaasun ja jalostettujen öljytuotteiden) käyttöolosuhteisiin ja toimivat vakaasti ja luotettavasti ankarissa olosuhteissa, kuten korkeassa lämpötilassa, korkeassa paineessa ja voimakkaassa korroosiossa. Se määrittelee esimerkiksi portin ja luistiventtiilien istukan tiivisterakenteen hyvän tiivistyskyvyn varmistamiseksi ja väliaineen vuotamisen estämiseksi.
Materiaalinvalintastandardit: Se selventää kunkin venttiilikomponentin materiaalivalintavaatimuksia ja määrittelee soveltuvan valikoiman erilaisia materiaaleja tekijöiden, kuten väliaineen ominaisuuksien, käyttölämpötilan ja paineen perusteella. Esimerkiksi putkistoventtiileissä, jotka kuljettavat syövyttäviä aineita, kuten rikkivetyä, määräykset edellyttävät, että tärkeimmät komponentit, kuten venttiilin varsi ja runko, on valmistettava erityisestä rikki-kestävästä teräksestä riittävän lujuuden ja korroosionkestävyyden varmistamiseksi ankarissa ympäristöissä ja pidentäen niiden käyttöikää.
Tarkastus- ja testausvaatimukset: Tarkastus- ja testausmenettelyt ovat tiukat, mukaan lukien silmämääräinen tarkastus, mittamittaus, painetestaus (kuten vaippatestaus ja tiivistystestaus) ja -tuhoamaton testaus. Nämä tarkastukset ja testit varmistavat, että jokainen venttiili täyttää laatustandardit, mikä vähentää turvallisuusriskejä, kuten putkistojen vuotoja ja venttiilien laatuongelmien aiheuttamia toimintahäiriöitä. Esimerkiksi tiivistystesti tarkistaa venttiilin tiivistyskyvyn suljettuna varmistaakseen, ettei väliaine vuoda.
Merkintä- ja tunnistusstandardit: Venttiilit on merkittävä selvästi ja pysyvästi, ja niissä on oltava tärkeitä tietoja, kuten venttiilin malli, tekniset tiedot, paineluokitus, materiaali, valmistusstandardit ja valmistaja. Tämä helpottaa venttiilin parametrien tarkkaa tunnistamista asennuksen, käytön ja huollon aikana, jolloin vältetään väärä toiminta ja väärä valinta.
