Tämä standardi määrittelee vaatimukset öljy- ja maakaasuteollisuuden sovelluksiin soveltuville kompakteille gate-, pallo- ja takaiskuventtiileille.
Sitä sovelletaan venttiileihin:
-nimellishalkaisijakoot DN 8, DN 10, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80 ja DN 100;
-vastaa nimellisputkikokoja NPS 1/4, NPS 3/8, NPS 1/2, NPS 3/4, NPS 1, NPS 11/4, NPS 11/2, NPS 2,
NPS 21/2, NPS 3 ja NPS 4.
Sitä voidaan soveltaa myös luokan 150, luokan 300, luokan 600, luokan 800 ja luokan 1500 painemerkintöihin.
Luokka 800 ei ole listattu luokkatunnus, mutta se on väliluokkanumero, jota käytetään laajalti pistorasiahitsauksessa ja
kierrepäiset kompaktit venttiilit.
Se sisältää säännökset seuraavista venttiilin ominaisuuksista:
-ulkopuolinen ruuvi, jossa nousevat varret (OS & Y), koossa 8 < DN< 100 (1/4 < NPS < 4) and pressure designations
mukaan lukien luokka 800;
-sisäruuvi, jossa nousevat varret (ISRS), koossa 8
luokat Pienempi tai yhtä suuri kuin 800;
-hylsyhitsaus tai kierrepäät, koossa 8 Pienempi tai yhtä suuri kuin DN Pienempi tai yhtä suuri kuin 65 (/4 Pienempi tai yhtä suuri kuin NPS Pienempi tai yhtä suuri kuin 21/2) ja luokan 800 painemerkinnät
ja luokka 1500;
-laipalliset tai päittäishitsauspäät-, koossa 15 pienempi tai yhtä suuri kuin DN enintään 100 (/2 < NPS pienempi tai yhtä suuri kuin 4) ja luokan 150 painemerkinnät
luokkaan 1500 asti, lukuun ottamatta laipallista päätä Class 800;
-konepellin liitosrakenne – pultattu, hitsattu ja kierretty tiivistehitsauksella luokille Alle 1500 ja liitosmutteri
luokat Pienempi tai yhtä suuri kuin 800;
-pidennetty runko, koossa 15
- paljekaran tiiviste, koossa 8< DN< 50 (/4 < NPS ≤ 2) and pressure designations of < Class 1500;
- paljevarren tiivisteen testausvaatimukset;
-vakio- ja täysireikäiset-rungon istuimen aukot;
-materiaalit määritetyllä tavalla;
-testaus ja tarkastus.
Tätä standardia voidaan soveltaa ASME B16.5:n mukaisiin venttiilin päiden laippoihin, venttiilirungon päihin, joissa on ASME B1.20.1:n mukaiset kapenevat putken kierteet, venttiilirungon päissä, joissa on ASME B16.11:n mukaiset hylsyhitsauspäät ja pä{3}}hitsausliitokset tässä standardissa kuvattujen vaatimusten mukaisesti.
Jos tuote toimitetaan API-monogrammilla varustettuna ja valmistettu API:n lisensoimassa laitoksessa, sovelletaan liitteen A vaatimuksia.
API 602 -standardin tärkeimmät ominaisuudet:
1. Soveltamisala: Koskee teräksisiä sulkuventtiilejä, palloventtiilejä ja takaiskuventtiilejä, joiden nimelliskoko on pienempi tai yhtä suuri kuin DN100.
2. Rakenne: API 602:ssa on kompakti rakenne; samojen eritelmien venttiilit ovat rakenteellisesti lyhyempiä kuin BS1873-standardin mukaiset.
3. Kytkentätavat: Venttiilit voidaan liittää laipoilla, kierteillä tai muilla tavoilla.
4. Valmistusmateriaalit: Venttiilit valmistetaan pääasiassa sellaisista materiaaleista kuin hiiliteräs, ruostumaton teräs ja pronssi.
5. Tiivistysmateriaalit: Venttiilien tiivistemateriaaleja ovat metallit, ei--metallit ja komposiittimateriaalit.
6. Testaus ja tarkastus: Venttiilit vaativat painetestauksen, vuototestauksen ja materiaalitestauksen.

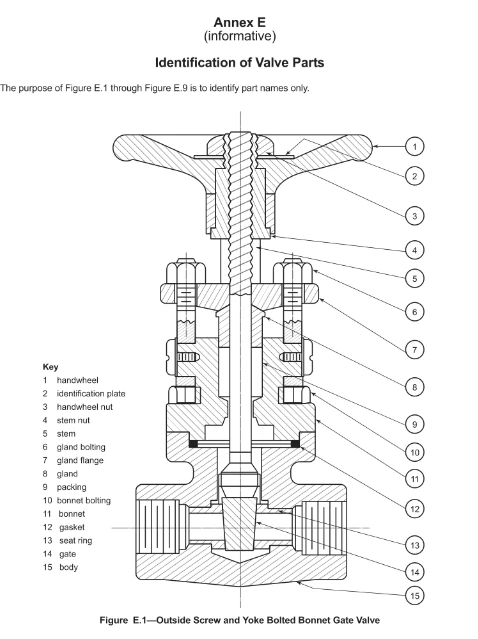

API602 Gate Valve piirustus
