Molemmatohjausventtiilitjatakaiskuventtiiliskäytetään nesteen kuljetusprosesseissa, mutta ne eroavat merkittävästi ohjausmenetelmistään ja toiminnallisista syistä: ohjausventtiilit ovat aktiivisia säätölaitteita, joita käytetään parametrien, kuten virtausnopeuden ja paineen, tarkkaan säätelyyn; takaiskuventtiilit ovat passiivisia turvalaitteita, joita käytetään vain estämään väliaineen takaisinvirtausta, eikä niillä ole säätötoimintoa.
Säätöventtiilejä käytetään laajalti järjestelmissä, jotka vaativat tarkkaa prosessiohjausta, kuten virtauksen säätelyssä kemiallisissa reaktoreissa ja paineensäädössä höyryputkissa. Takaiskuventtiilejä sitä vastoin käytetään pääasiassa laitteiden ja järjestelmien turvallisuuden suojaamiseen. Ne asennetaan esimerkiksi vesipumpun ulostuloon estämään veden takaisinvirtaus pumpun pysähtyessä, mikä voi aiheuttaa juoksupyörän kääntymisen ja vaurioitumisen. Niitä voidaan käyttää myös korkeiden rakennusten palontorjuntajärjestelmissä estämään paineepätasapainon aiheuttama väliaineen takaisinvirtaus.
Tarvitsetko tarkkoja sähkösäätöventtiilejä tai raskaita -swing-takaiskuventtiilejä-Lähetä tekniset tiedot ja pyydä tarjous 1 tunnin sisällä.
Ydintoimintojen ja toimintojen vertailu
| Vertailukohde | Ohjausventtiili | Takaiskuventtiili (taka{0}}takaventtiili) |
| Ensisijainen toiminto | Aktiivinen sääntelyvirtauksesta, paineesta, lämpötilasta tai tasosta | Passiivinen ehkäisynesteen takaisinvirtauksesta |
| Liikkeellepaneva voima | Ulkoinen teho(Pneumaattinen, sähköinen tai hydraulinen) | Nesteenergia(Itse{0}}aktivoitunut paine-eron vaikutuksesta) |
| Ohjauslogiikka | Reaaliaikainen{0}}vaste prosessisignaaleihin (4–20 mA, HART) | Signaalia ei tarvita; puhtaasti fyysistä automaatiota |
| Avaustila | Tarkka modulointi missä tahansa kohdassa (0 % - 100 %) | Tyypillisesti joko täysin auki tai kokonaan kiinni |
| Virtausvaatimus | Kiinteä virtaussuunta, mutta säädettävä modulaatio | Tarkkaan yksisuuntainen(Täydellinen sammutus-käänteinen) |
Tekniset tiedot ja suorituskyky
| Parametri | Ohjausventtiili (esim. maapallotyyppi) | Takaiskuventtiili (esim. kääntö, nosto, kiekko) |
| Painehäviö / ΔP | Suuri vastus, merkittävä ΔP(kuluttamaan energiaa) | Suhteellisen alhainen vastus(Sileä virtausreitti) |
| Avautumispaine | Ohjain/signaali määrittää | RiippuuHalkeilupainevaatimus |
| Sulkemisnopeus | Säädettävä (toimilaitteen nopeudella / lisävarusteilla) | Välitön(Vesivasaran/pumpun kääntymisen estämiseksi) |
| Kantavuus | Korkea (yleensä 30:1 - 50:1) | Ei sovelleta |
| Vuotoluokka | Tyypillisesti ANSI-luokka IV, V tai VI | Tiukka sulku-vaatii takaisinvirtauksen estämiseksi |
| Monimutkaisuus | Erittäin korkea (Trimmi, tiiviste, toimilaite, asennoitin) | Yksinkertainen (runko, levy, jousi/sarana) |
Sovelluksen ja huollon vertailu
| Tuote | Ohjausventtiili | Takaiskuventtiili |
| Tyypillinen asennus | Lämmönvaihtimen sisääntulot, pumpun ulostulolinjat, PRV-asemat | Pumpun tyhjennys(pumpun suojaamiseksi), säiliön tuloaukot |
| Ensisijainen suojaus | Teollisuuden prosessiparametrien vakaus | Pyörivät laitteet (pumput/kompressorit)suojaa |
| Huoltotaajuus | Korkea (Dynaamiset tiivisteet, toistuva toimilaitteen kalibrointi) | Matala (vähän liikkuvia osia, tarkista levyn/istuimen kuluminen) |
| Epäonnistumisen vaikutus | Prosessin hallinnan menetys (Fail Open/Closed) | Takaisinvirtaus/ylijänniteriski tai vesivasaran vaurioituminen |
| Maksaa | Kallis(Suurien{0}}tarkkuusosien ja toimilaitteiden vuoksi) | Taloudellinen(Yksinkertainen suunnittelu, kustannustehokas{0}) |

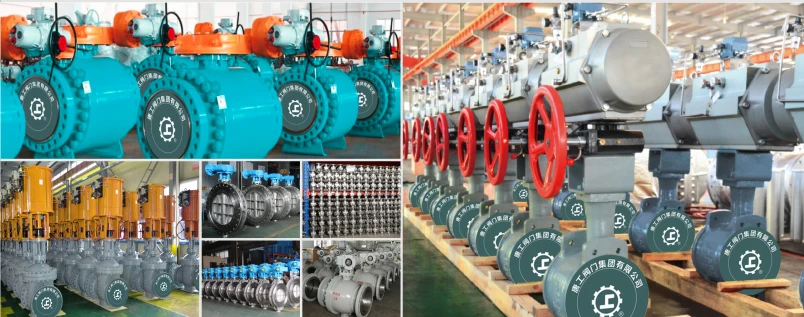

GNEE-säätöventtiili ja takaiskuventtiilitehdas
FAQ
Mihin ohjausventtiiliä käytetään?
Ohjausventtiili on sähkökäyttöinen{0}}käyttöinensäätelemään tai manipuloimaan nesteiden, kuten kaasun, öljyn, veden ja höyryn, virtausta. Se on ohjaussilmukan kriittinen osa ja esimerkki lopullisesta ohjauselementistä. Ohjausventtiili on ylivoimaisesti yleisin teollisuudessa nykyään käytetty lopullinen ohjauselementti.
Mikä on yleisin takaiskuventtiili?
Kääntyvät takaiskuventtiilit
Kääntyvät takaiskuventtiilitovat yleisin takaiskuventtiilityyppi. Ne ovat edullisia ja riippuvat täysin virtauksesta ja paineesta toimiakseen, eivätkä vaadi ulkoista tehoa tai ohjausta.
Mikä on takaiskuventtiilin käyttöikä?
Tyypillinen elinikä
Keskimäärin takaiskuventtiilit voivat kestää missä tahansa5-20 vuotta. Tätä käyttöikää voidaan kuitenkin pidentää tai lyhentää aiemmin mainittujen tekijöiden perusteella. Esimerkiksi korkealaatuisista-materiaaleista valmistetut ja ihanteellisissa olosuhteissa toimivat takaiskuventtiilit voivat kestää yli 20 vuotta.
