Rinnakkaiset sulkuventtiilitluota kahden portin väliseen jouseen tai kiilaan pakotetun tiivistyksen saavuttamiseksi. Niitä on helppo käyttää, niillä on pieni virtausvastus ja ne sopivat matalapaineisiin-halkaisijaltaan suuriin{2}}putkilinjoihin.Kiilasulkuventtiilis sen sijaan hyödyntävät kiilanmuotoisen-portin itsekiristyvää periaatetta tiivistyksen tehostamiseksi. Ne kestävät korkeaa painetta ja korkeita lämpötiloja, mutta vaativat suurta asennustarkkuutta ja niitä käytetään laajalti ankarissa ympäristöissä, kuten petrokemianteollisuudessa ja voimalaitoksissa.
Rinnakkaiset sulkuventtiilit: Kaksi tiivistepintaa ovat yhdensuuntaiset toistensa kanssa. Niissä käytetään tyypillisesti kaksinkertaista-porttirakennetta, jossa on jousi tai työntökiila keskellä. Ulkoisella voimalla portti painetaan tiiviisti venttiilin istukkaa vasten tiivistyksen aikaansaamiseksi.
Kiilasulkuventtiilit: Tiivistyspinnat ovat kiila{0}}muotoisia (yleensä 2°52′ - 10°). Suljettuna portti kiilautuu alaspäin hyödyntäen kaltevan tason itsekiristyvää
Vertailutaulukko: Rinnakkaisluistiventtiili vs. kiilaporttiventtiili
| Vertailumitta | Kiilaporttiventtiili | Rinnakkaisporttiventtiili |
| Portin rakenne | Portti onkiilan -muotoinen (V-tyyppi); molemmat istuinpinnat ovat vinossa. | Kaksi istumapuolta ovatrinnakkain toistensa kanssa; portti on tasainen levy. |
| Tiivistysperiaate | Pakotettu tiivistys: Luottaa varren mekaaniseen alaspäin suuntautuvaan voimaan kiilatakseen portin istuimiin. | Paineavusteinen tiivistys-: Luottaa ensisijaisesti mediapaineeseen, joka työntää porttia myötävirtaistuinta vasten. |
| Terminen sidonta | Korkea riski: Lämpötilan muutokset aiheuttavat istuimen laajenemista, mikä voi "lukita" kiilaportin paikalleen. | Minimaalinen riski: Lämpötilan muutosten aiheuttama radiaalinen puristus ei vaikuta rinnakkaiseen rakenteeseen. |
| Käyttömomentti | Korkeampi: Vaatii merkittävän vääntömomentin sulkemishetkellä kitkan ja kiilavoiman voittamiseksi. | Alentaa: Tarvitsee vain voittaa liukukitka koko iskun ajan. |
| Tiivistysteho | Erinomainen: Mekaaninen kohdistus takaa vankan tiivistyksen sekä matalissa että korkeissa paineissa. | Ylivoimainen korkeassa paineessa: Alhaisessa paineessa se voi vaatia sisäisiä jousia tiivistä tiivistettä varten. |
| Wear & Tear | Suuri kitka kosketuspisteessä; istuinkasvot ovat alttiita rappeutumaan ajan myötä. | Tasainen liukukitka koko iskun ajan; kuluminen jakautuu tasaisemmin. |
| Virtausvastus | Minimaalinen: Suora{0}}läpivirtausreitti täysin auki (täysi reikä). | Minimaalinen: Suora{0}}läpivirtauspolku; toimii pohjimmiltaan kuin putken osa. |
| Huolto | Keskitaso: Kulmaiset istuimet vaativat suurta tarkkuutta hiontaan ja kohdistukseen. | Alempi: Yhdensuuntaiset pinnat on helpompi hioa ja pinnoittaa uudelleen huollon aikana. |
| Tyypilliset sovellukset | Vesi, höyry, öljy, kaasu (yleinen teollisuus/kuntien käyttö). | Öljy- ja kaasuvaihteisto, kemianlaitokset, voimalaitokset (erityisesti korkean lämpötilan{0}}huolto). |

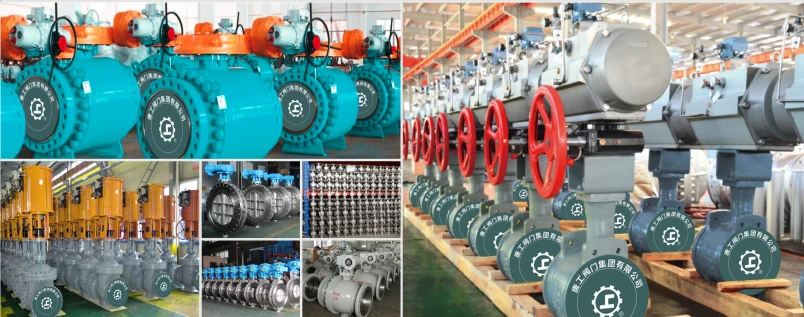

GNEE-luukkuventtiilitehdas
FAQ
Mikä on kiilaventtiilin sovellus?
Kiilaporttiventtiilejä käytetään yleisesti mmon-pois- ja eristysventtiilit öljy-, kaasu-, vesi-, merivesi- ja höyrylinjoissa. Niitä käytetään täysin auki tai täysin kiinni, eivätkä ne sovellu kuristukseen. Vastas Wedge Gate Venttiilit ovat API 600 -lisensoituja ja SIL 2&3 -sertifioituja.
Mikä on luistiventtiilin käyttöikä?
15-25 vuotta
Arvioitu käyttöikä venttiilityypin mukaan: Luistiventtiilit:15-25 vuotta. Palloventtiilit: 10-20 vuotta. Läppäventtiilit: 8-15 vuotta.
