Thekaksinkertainen epäkeskolaippaläppäventtiilion läppäventtiili, jossa yhdistyvät kaksoisepäkeskorakenne ja laippaliitäntä. Venttiilin akselin kaksoisepäkeskisen rakenteen ansiosta, joka on siirretty läppälevyn keskustasta ja venttiilirungon tiivistepinnan keskustasta, läppälevy ja venttiilin istukka voidaan irrottaa nopeasti avaamisen ja sulkemisen aikana, mikä vähentää kitkaa ja kulumista sekä parantaa tiivisteen suorituskykyä ja käyttöikää.

GNEE Group on maailmanlaajuinen venttiilitoimittaja, joka toimittaa teollisuusventtiilejä teollisuusprojekteihin.Saatavilla räätälöityjä venttiilimalleja – aloita projektisi!‌

Kaksinkertainen epäkeskolaippaläppäventtiili Tekniset parametrit

Kokoalue: DN50-DN2000

Runko: Pallorauta, hiiliteräs

Liitäntävaihtoehdot: Laipallinen

Käyttöpaine: PN1,0-2,5 MPa

Käyttölämpötila: -40 - 450 astetta

Tiivistysvaihtoehdot: Kumiistuin

Käytettävät väliaineet: makea vesi, merivesi, öljy ja ilma

Valmistusstandardi: GB/T 122238/AWWA C504, C516/API 609/EN 593/ISO 10631

Kaksinkertaisen eksentrinen laippaläppäventtiilin ominaisuudet

Kaksinkertainen eksentrinen muotoilu

Ensimmäinen epäkeskisyys: Venttiilin akseli on siirretty perhoslevyn keskeltä, mikä vähentää kitkaa perhonenlevyn ja venttiilin istukan välillä avaamisen ja sulkemisen aikana.

Toinen epäkeskisyys: Venttiilin akseli on siirretty venttiilirungon tiivistyspinnan keskustasta, mikä saavuttaa nopean irrotuksen avaamisen ja sulkemisen aikana.

Vaikutus: Perhoslevy irtoaa nopeasti venttiilin istukasta avaamisen jälkeen, mikä eliminoi liiallisen puristuksen ja raapimisen, vähentää kulumista ja pidentää venttiilin istukan käyttöikää. Joissakin malleissa käytetään metallisia kovia tiivisteitä (kuten ruostumaton teräs, kova seos), jotka kestävät korkeita lämpötiloja ja korkeaa painetta (vähintään 425 astetta, PN16-PN25).

Laippaliitäntä

Käytetään laippaliitosta, joka tarjoaa vakaan rakenteen, hyvän tiivistyskyvyn ja helpon asennuksen ja purkamisen. Se sopii nimellishalkaisijoille DN50-DN4500 ja on standardien, kuten GB/T12238 ja API609, mukainen.

Tiivistystyyppi

Pehmeä tiiviste: Materiaalit, kuten kumi ja PTFE, sopivat alhaisiin lämpötiloihin ja matalapaineisiin olosuhteisiin (alle tai yhtä suuri kuin 160 astetta), joilla on erinomainen tiivistyskyky, mutta rajoitettu lämpötilankesto.

Metalli kova tiiviste: Materiaalit, kuten ruostumaton teräs ja kova seos, kestävät korkeita lämpötiloja ja korkeaa painetta, mutta tiivistyskyky riippuu koneistuksen tarkkuudesta.

Kaksisuuntainen tiivistys: Joissakin malleissa saavutetaan kaksisuuntainen nollavuoto kelluvan kompensointirakenteen avulla, joka mukautuu mediavirtauksen suunnan muutoksiin.

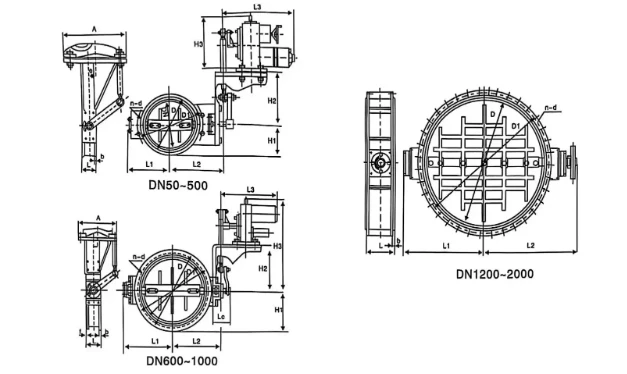

Kaksinkertainen eksentrinen laippaläppäventtiilin piirustus

Double Eccentric Flange Butterfly Valve Drawning

Kaksinkertaisen epäkeskolaipan läppäventtiilin ulkomitat (mm)

DN (mm)	D	D1	A	e	b	L	L1	L2	L3	H1	H2	H3	n–φd	Toimilaitteen malli
50		110	245	30	–	60	92	139	357	55	299	270	4–14	DKJ–210
80	125	150	245	30	–	60	92	139	357	62.5	299	270	4–18	DKJ–210
100	145	175	245	30	12	60	102	149	357	72.5	299	270	4–18	DKJ–210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8–18	DKJ–210
150	200	225	245	30	12	60	130	181	357	100	299	270	8–18	DKJ–210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8–18	DKJ–210
250	310	335	300	36	14	70	197	258	507	155	340	298	12–18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12–23	DKJ-310
350	412	445	300	36	14	80	252	290	507	205	340	298	12–23	DKJ-310
400	462	495	365	45	16	100	296	348	529	231	400	381	16–23	DKJ-410
450	518	550	365	45	16	100	321	371	529	259	400	381	16–23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16–23	DKJ-410
600	660	685	365	45	16	150	480	418	530	377.5	863	482	20–25	DKJ-410
700	820	420	511	60	25	200	505	531	530	587.5	917	480	28–30	DKJ-510
800	970		420	51	60	200	550	586					28–30	DKJ-510
1000	1175	1120	420	51	60	200	735	721	681				28–30	DKJ-510
1200	1340	1400		/	60	250	980						/	DKJ-610
1400	1520	1575		/	60	300	965	1012					36–30	DKJ-610
1600	1730	1785		/	60	350	1065	1112					36–30	DKJ-610
1800				/	60	25							44–30	DKJ-610
2000		2100	2200	/	60	25	350	1217	1315				/	DKJ-610

Kaksois-epäkeskinen laippaläppäventtiilisovellukset:

Kunnalliset vesi- ja viemärijärjestelmät

Kaupunkien vesijohtoputkissa kaksoisepäkeskolaippaiset läppäventtiilit reagoivat nopeasti virtauksen muutoksiin ja varmistavat vakaan vedensyötön.

Jätevedenpuhdistamoissa ne säätelevät lietteen virtausta parantaen tehokkuutta 20 % ja pidentäen huoltojaksoja 2-3 vuoteen.

Kemian- ja voimateollisuus

Kemiallisten putkien metalliset kova{0}}tiivistemallit ovat korroosion-kestäviä ja korkeita-lämpötiloja kestäviä ja sopivat happo- ja alkaliliuosten kuljettamiseen.

Lämpövoimalaitosten kiertovesijärjestelmissä ja höyryputkissa venttiilit, joilla on korkea paineenkesto-vähentävät energiahävikkiä ja saavuttavat 8 prosentin vuotuisen energiansäästön.

Metallurgia ja lämpövoima

Terästehtaan sulatusprosesseissa venttiilit säätelevät korkean{0}}lämpöisen savukaasun virtausta ja optimoivat palamistehokkuuden.

Lämmityskeskusjärjestelmissä ne säätelevät tarkasti kuuman ja kylmän väliaineen virtausta ja saavuttavat tarkan sisälämpötilan säädön (säätötarkkuus ±1 %).

Palontorjuntajärjestelmien rakentaminen

Palontorjuntaputkistoissa nopealla avautumis- ja sulkeutumistoiminnolla varustetut venttiilit vastaavat hätäsulkutarpeisiin ja varmistavat paloturvallisuuden.

Kaksinkertainen eksentrinen laippaläppäventtiilitehdas

Double Eccentric Flange Butterfly Valve workshop center
