Thelaipallinen fluoripolymeeri{0}}vuorattu läppäventtiilikäyttää fluoripolymeerillä{0}}vuorattua perhoslevyä, jossa on pallomainen tiivistepinta ja yhdistetty silikonikumitiiviste venttiilin istukan pohjassa säätelemään venttiilin tiivistyskykyä. Tämä venttiili on helppokäyttöinen, tiivistää ja pidentää sen käyttöikää. Sitä voidaan käyttää nopeaan sammutukseen-tai virtauksen säätelyyn. Se soveltuu sovelluksiin, jotka vaativat luotettavaa tiivistystä ja hyviä säätöominaisuuksia.
Venttiilin runko on jaettu; tiivistettä venttiilin akselin päässä ohjataan fluoripolymeerikumilla pyörivällä pohjapinnalla perhoslevyn ja venttiilin istukan välillä, mikä johtaa kompaktiin rakenteeseen, kauniiseen ulkonäköön, kohtuulliseen valmistusprosessiin ja luotettavaan suorituskykyyn. Se varmistaa, että venttiilin akseli ei joudu kosketuksiin ontelon sisällä olevan nesteen kanssa, mikä tekee venttiilin akselin vaihtamisesta erittäin kätevää; venttiili voidaan vaihtaa purkamatta putkistoa.
Tuote soveltuu laajasti nesteiden ja kaasujen (mukaan lukien höyryn) kuljetukseen erityyppisissä teollisuusputkistoissa, erityisesti sovelluksissa, joissa on erittäin syövyttäviä aineita, kuten rikkihappoa, fluorivetyhappoa, fosforia, happoja, rikkihappoa, vahvoja emäksiä ja vesiliuosta.
GNEE Group, johtava venttiilivalmistaja ja -toimittaja Kiinassa, tarjoaa venttiilejä, jotka täyttävät kansalliset standardit, kuten ANSI ja API.ISO-Sertifioidut venttiilit – Hanki näytteet heti!
Laipallinen PTFE{0}}vuorattu läppäventtiili Tekniset parametrit
Kokoalue: DN40–DN1200
Painealue: PN6–PN25
Päätyliitäntä: laipallinen / kiekko / korvake
Materiaali: Pallorauta / hiiliteräs Runko PTFE-vuorella
Tiivisteet: PTFE/FEP
Venttiilien muotoilu: fluori{0}}vuorattu keskitetty tai epäkeskinen läppäventtiili
Kasvotusten: ISO 5752 / API 609
Pääteliitäntä: ASME B16.5, EN 1092-1
Testaus ja tarkastus: API 598, ISO 5208
Sopiva väliaine: vahvat hapot, emäkset ja syövyttävät väliaineet
Laipallinen PTFE{0}}vuorattu läppäventtiilin ominaisuudet
- Korkea korroosionkestävyys: Fluoroplastinen vuoraus kestää voimakkaita syövyttäviä aineita, kuten väkevää rikkihappoa, suolahappoa ja natriumhydroksidia, ja se soveltuu erilaisten kemiallisten liuosten kuljettamiseen.
- Erinomainen tiivistyskyky: Neli{0}}tasoinen tiivistysrakenne varmistaa, ettei vuotoja ole, ja vuototaso täyttää ANSI B16.104 Class VI -standardin.
- Joustava ja kätevä käyttää: Käyttöyksiköllä on nopea vastenopeus ja se tukee kauko-ohjausta ja automaattista käyttöä. Levy voi pysähtyä mihin tahansa kohtaan, mikä mahdollistaa virtauksen säätelyn.
- Soveltuu hyvin erilaisiin asennusvaatimuksiin: Laajennettu laipparakenne sopii asennustarpeisiin erilaisilla putkivälillä, mikä tekee siitä sopivan monimutkaisiin työolosuhteisiin.
- Alhaiset ylläpitokustannukset: tiivisteet ovat vaihdettavissa, niillä on pitkä käyttöikä ja alhaiset pitkän{0}}käyttökustannukset.
Materiaalin kokoonpanotaulukko läppäventtiilin komponenteille
| Sarjanumero | Osan nimi | Harmaa valurauta | Hiiliteräs | Ruostumaton teräs | Vähähiilinen ruostumaton teräs | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | Ylä- ja alavartalo | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Perhoslautaset | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 3 | Vuorikerros / istuin | PTFE (F4), PCTFE (F3), FEP (F46), PFA (sulate{3}}prosessoitava F4), PO (polyolefiini) | |||||
| 4 | Levy / tiivisteholkki | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | Tukea | WCB (hiiliteräs) | CF8 (ruostumaton teräs) | ||||
| 6 | Täyteaine | PTFE (F4) | |||||
| 7 | Pultti | 35CrMo | 35CrMo | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 8 | Mutteri | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

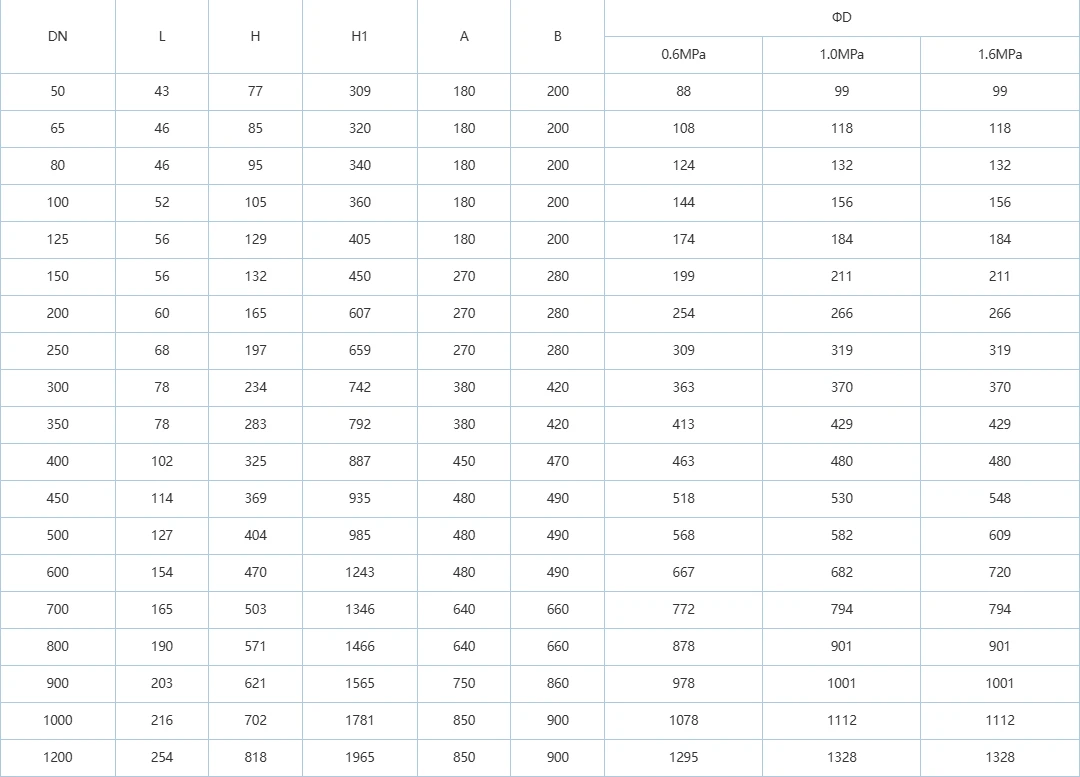

Laipallinen PTFE{0}}vuorattu läppäventtiili Ulkoiset liitännät
Laipallinen PTFE{0}}vuorattu läppäventtiili Käyttökohteet:
- Kemianteollisuus: käytetään väkevän rikkihapon, suolahapon, natriumhydroksidin ja muiden kemiallisten liuosten kuljettamiseen, korvaamalla ruostumattomasta teräksestä valmistetut venttiilit kustannusten vähentämiseksi.
- Lääke- ja elintarviketeollisuus: Täyttää FDA:n standardit erittäin puhtaan veden ja kemiallisten liuosten kuljettamisesta, mikä estää metalli-ionien saastumisen.
- Ympäristötekniikka: Käytetään jäteveden käsittelyssä happo{0}}emäksen neutralointiputkistoon, kestää rajuja pH-muutoksia.
- Öljyteollisuus: Käytetään öljynjalostamoiden katalyyttisissä krakkausyksiköissä happamissa kaasuputkissa, jotka kestävät rikkivetykorroosiota.
