Taottua terästä kolmitiepalloventtiilion taotusta teräksestä valmistettu korkean suorituskyvyn{0}}venttiili, jossa on kolme nestekanavaa. Se saavuttaa mediavirran vaihtamisen, ohjauksen tai yhdistämisen pyörittämällä palloa. Sitä käytetään laajalti teollisuuden aloilla, kuten öljy-, kemian-, sähkö- ja metallurgiassa, jotka vaativat korkeaa painetta, korkeaa lämpötilaa tai erittäin luotettavaa nesteen ohjausta.
GNEE Group on erikoistunut palloventtiilien tuotantoon ja toimittaa venttiiliratkaisuja yli 150 maahan ja alueelle maailmanlaajuisesti.Globaalit venttiiliratkaisut – Ota yhteyttä asiantuntijoihimme nyt!
Taotut kolmi{0}}tiepalloventtiilit Tekniset parametrit
Kaliiperi: DN15 ~ DN250
Suunnittelu ja valmistus: API608, API6D
Kasvot-kasvot-mitat: ASME B16.10,API6D
Liitäntämuodot: Laippa, kiekko
Painetesti: API598, API6D
Painelämpötilataso: ≤250 astetta
Paine: PN16 ~ PN40
Taottua terästä kolmitiepalloventtiiliRakenteellinen koostumus
Taotun teräksen kolmitiepalloventtiilin pääosat (kuten venttiilin runko, venttiilin kansi, venttiilin varsi ja pallo) on kaikki koneistettu taotusta teräksestä. Taottua terästä takotaan korkeassa-lämpötilassa yhtenäisen ja tiiviin sisäisen rakenteen luomiseksi. Näin vältytään valuteräsosissa mahdollisesti ilmeneviltä vaurioilta, kuten hiekkarei'iltä, halkeamilta ja ilma-aukoilta, mikä parantaa merkittävästi venttiilin tiivistyskykyä ja rakenteellista lujuutta. Sen ydinrakenne sisältää:
Pallo: Pinta on koneistettu kolmella kanavalla, joista jokainen liittyy yhteen kolmesta putkesta.
Istuin: Muodostaa pallon kanssa tiivistyspinnan varmistaen, ettei vuotoja suljettaessa.
Venttiilin varsi: Yhdistää pallon voimansiirtomekanismiin (kuten käsipyörään tai sähköiseen toimilaitteeseen), jolloin pallo pyörii.
Tiivistysosat: Sisältää venttiilin istukan tiivisterenkaan ja venttiilivarren tiivisteen, mikä estää väliaineen vuotamisen.
Taotun teräksen kolmitiepalloventtiilien luokitus ja virtauskanavamuoto
Erilaisten pallokanavarakenteiden perusteella maahan tuodut taotusta teräksestä valmistetut kolmitiepalloventtiilit voidaan luokitella seuraaviin tyyppeihin:
L-tyypin kolmisuuntainen-palloventtiili:
Pallossa on L--muotoinen virtauskanava, joka yhdistää kaksi kohtisuorassa risteävää putkea (kuten vaaka- ja pystysuunnassa).
Soveltuu väliaineen virtaussuunnan vaihtamiseen, mutta ei voi samanaikaisesti yhdistää kolmatta putkistoa.
Tyypilliset sovellukset: Haaroitusputkistot lämmitysjärjestelmissä, yksi{0}}polkukytkentä kemiallisissa prosesseissa.
T-tyypin kolmitie-palloventtiili:
Pallossa on T--muotoinen virtauskanava, joka mahdollistaa kolmen putkilinjan samanaikaisen liittämisen tai yhden irrottamisen.
Soveltuu median ohjaamiseen, yhdistämiseen tai virtaussuunnan vaihtamiseen.
Tyypilliset sovellukset: Moni{0}}haaraohjaus öljyssä ja kaasussa, moni{1}}syöttö reaktoreissa.
Y-tyypin kolmitie-palloventtiili:
Pallon virtauskanavan kulma on 120° tai 135° asennettuna Y--muotoiseen putkistoon.
Soveltuu tasaiseen väliaineen virtaussuunnan vaihtamiseen, mikä vähentää painehäviötä.
Tyypilliset sovellukset: Puhtaat putkistot lääketeollisuudessa,{0}}virtausten monisuuntainen ohjaaminen elintarviketeollisuudessa.
Taotun teräksen kolmitiepalloventtiilin toimintaperiaate:
Taottu teräksinen kolmitiepalloventtiili mahdollistaa venttiilin avaamisen, sulkemisen ja virtaussuunnan ohjauksen palloa pyörittämällä:
Avausprosessi:
Kierrä käsipyörää vastapäivään (tai käynnistä sähkötoimilaite), venttiilivarsi ajaa pallon pois venttiilin istukasta.
Venttiilin varren kierreurassa oleva ohjaustappi saa pallon pyörimään ilman kitkaa, kunnes se saavuttaa täysin auki-asennon.
Tässä vaiheessa pallon kulku on kohdistettu putkilinjaan, mikä mahdollistaa väliaineen vapaan virtauksen.
Sulkemisprosessi:
Kierrä käsipyörää myötäpäivään; venttiilin varsi työntää palloa koskettaakseen venttiilin istukkaa.
Venttiilin varren kierreurassa oleva ohjaustappi saa pallon pyörimään 90°, irtoamaan venttiilin istukasta ja jatkaen pyörimistä, kunnes se saavuttaa kiinni-asennon.
Venttiilivarren pohjassa oleva kulmikas tasainen pinta kutoo pallon mekaanisesti varmistaen tiiviin tiiviyden.

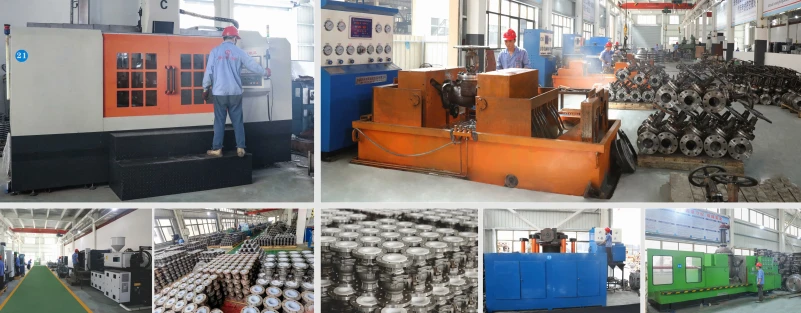

Taotut kolmi{0}}-palloventtiilitehdas
