Höyryn paineenalennusventtiili on avainlaite, jota käytetään säätelemään ja ohjaamaan painetta höyryjärjestelmässä. Sen päätehtävänä on alentaa korkeapaineisen -painehöyrylähteen paine laitteiston tai prosessin vaatimalle vakaalle, matalalle{2}}painetasolle, mikä varmistaa, että alavirtajärjestelmä toimii turvallisella ja hallittavalla painealueella. Teollisessa tuotannossa monilla höyryä-käyttävillä laitteilla, kuten lämmönvaihtimilla, kuivaimilla ja steriloijilla, on tiukat vaatimukset höyrynpaineelle. Liiallinen paine ei ainoastaan vahingoita laitteita, vaan voi myös aiheuttaa turvallisuusonnettomuuksia. Siksi höyryn paineenalennusventtiileillä on korvaamaton rooli järjestelmän turvallisuuden ja toiminnan tehokkuuden varmistamisessa.
Toimintaperiaate
Höyryn paineenalennusventtiilin toimintaperiaate perustuu kuormituksen tasapainoperiaatteeseen. Se ohjaa höyryn painetta putkistossa säätämällä kuristusaukon aluetta. Se sisältää paineentunnistimen. Kun sisäinen höyrynpaine ylittää asetetun arvon, tämä laite havaitsee muutoksen ja säätää höyryn virtausta säätämällä venttiilin aukkoa, jolloin sisäinen höyrynpaine pysyy asetetulla alueella. Tämän venttiilin avaaminen ja sulkeminen päättyy automaattisesti sisäisen kalvon (tai vastaavan laitteen) ja yhdessä toimivan säätöjousen avulla, jotka säätävät venttiilin aukkoa automaattisesti kuormituksen muutosten mukaan.
Määritelmä ja rakenne

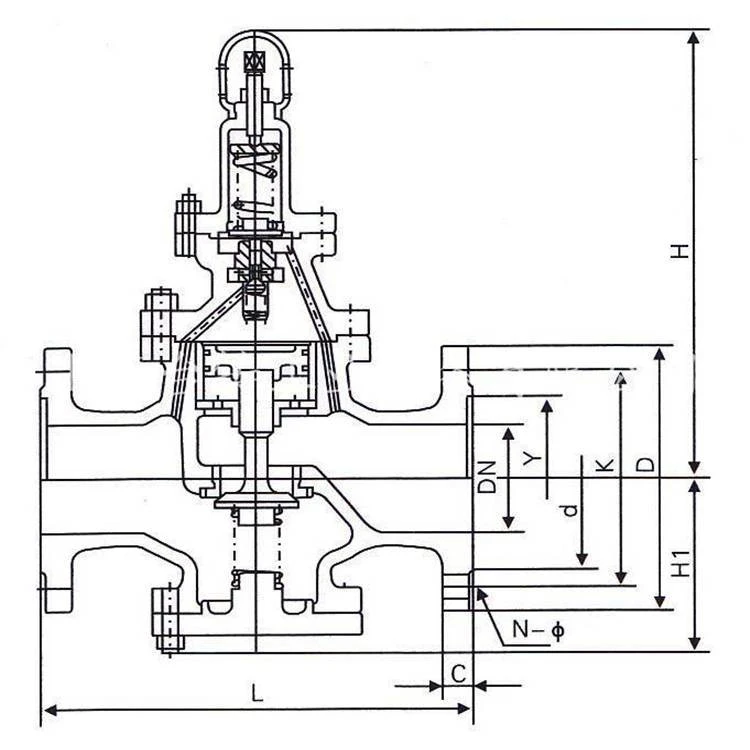

Höyryn paineenalennusventtiili koostuu venttiilirungosta, venttiilin kannesta, venttiilin istukasta ja venttiililevystä. Sen ainutlaatuisessa rakennesuunnittelussa on seuraavat ominaisuudet:
Kuristuslaite: Lyhyt putken osa, jota kutsutaan kuristuslaitteeksi, on asennettu venttiilin ja putkilinjan väliin höyryn virtausnopeuden ohjaamiseksi.
Kalvo ja säätöjousi: Sisäinen kalvo (tai vastaava laite) ja säätöjousi toimivat yhdessä venttiilin automaattisesti avaamiseksi ja sulkemiseksi.
Ohjaus- ja säätömekanismi: Männän ohjausholkki ohjaa männän määrättyyn asentoon. Samanaikaisesti vipumekanismi varmistaa, että kalvo painetaan tiukasti pääventtiilin ydintä vasten, mikä mahdollistaa pääventtiilin hallinnan.
Tyypit ja luokitukset
Höyryn paineenalennusventtiilejä on eri tyyppejä, joista yleisimmät ovat:
- Ohjaus-mäntähöyrynpaineen alennusventtiili
- Pilotti-käyttöinen kalvohöyryn paineenalennusventtiili
- Itsetoiminen -höyrynpaineen alennusventtiili
- Sähköinen holkki{0}}tyyppinen höyrynpaineen alennusventtiili
- Sähköinen yhden{0}}istuimen höyrynpaineen alennusventtiili
- Sähköinen häkki{0}}tyyppinen höyrynpaineen alennusventtiili
- Pneumaattinen holkki{0}}tyyppinen höyrynpaineen alennusventtiili
- Pneumaattinen yhden{0}}istuimen höyrynpaineen alennusventtiili
- Pneumaattinen häkki{0}}tyyppinen höyrynpaineen alennusventtiili
- Labyrinth{0}}-tyyppinen höyrynpaineen alennusventtiili
Sovellettavat skenaariot
Höyryn paineenalennusventtiileillä on laajat sovellukset monilla aloilla, mukaan lukien:
- Höyrynsiirtoputkistot: Höyryn siirtoputkissa höyrynpaineenalennusventtiilit stabiloivat painetta ja estävät vaaratilanteita, kuten putkilinjan repeämisen ja liiallisen paineen aiheuttamat laitevauriot.
- Höyrylämpöjärjestelmät: Höyrylämpöjärjestelmissä höyryn paineenalennusventtiilit varmistavat vakaan paineen lämmitysputkissa, mikä parantaa lämmitysjärjestelmän vakautta ja luotettavuutta.
- Höyrykompressiojäähdytys: Höyrypuristusjäähdytysjärjestelmissä höyryn paineenalennusventtiilit säätelevät kylmäaineen virtausta varmistaen jäähdytysjärjestelmän vakauden ja jäähdytysvaikutuksen.
- Höyryvoimantuotantojärjestelmä: Höyryvoimantuotantojärjestelmissä höyryn paineenalennusventtiilit säätelevät höyryturbiinin höyryn tulopainetta ja varmistavat turbiinin turvallisemman ja tehokkaamman toiminnan.
- Petrokemianteollisuus: Petrokemian teollisuudessa höyryn paineenalennusventtiilit säätelevät painetta, lämpötilaa ja muita parametreja prosessilaitteissa ja putkissa, mikä varmistaa prosessin turvallisuuden ja vakauden.
Valintaperiaatteet
Sopivan höyrynpaineenalennusventtiilin valinta on ratkaisevan tärkeää järjestelmän turvallisen ja tehokkaan toiminnan varmistamiseksi. Seuraavassa on joitain keskeisiä valintaperiaatteita:
Painealue: Määritä paineenalennusventtiilin käyttöpainealue varmistaaksesi, että valittu malli vastaa järjestelmän todellisia tarpeita.
Virtausnopeusvaatimukset: Valitse sopiva paineenalennusventtiilin halkaisija järjestelmän höyryn virtausnopeusvaatimusten perusteella tasaisen höyryn virtauksen varmistamiseksi ja liiallisen painehäviön tai tukkeutumisen välttämiseksi.
Välineiden ominaisuudet: Höyryn lämpötila, kosteus ja epäpuhtaudet vaikuttavat kaikki paineenalennusventtiilin suorituskykyyn ja käyttöikään. siksi väliaineen ominaisuudet on otettava täysin huomioon valinnassa.
Ohjausmenetelmä: Höyryn paineenalennusventtiilit tarjoavat erilaisia ohjaustapoja, kuten manuaalisia, pneumaattisia ja sähköisiä. Ohjaustavan valinnan tulee perustua sellaisten tekijöiden kattavaan huomioimiseen, kuten järjestelmän automaatioaste, käytön helppous ja ylläpitokustannukset.
Asennus ja huolto
Oikea asennus ja huolto ovat ratkaisevan tärkeitä höyrynpaineenalennusventtiilin{0}}pitkän aikavälin vakaan toiminnan varmistamiseksi:
Asennuspaikka: Paineenalennusventtiili tulee asentaa sopivaan paikkaan höyryputkistossa riittävän höyryn kuristuksen ja paineen alenemisen varmistamiseksi välttäen samalla liiallista iskua putkilinjaan.
Asennussuunta: Paineenalennusventtiilin virtaussuunnan tulee olla yhdenmukainen höyryn virtaussuunnan kanssa, jotta vältytään väärästä asennussuunnasta johtuvalta venttiilivauriolta.
Lisävarustekokoonpano: Määritä painemittarit, lämpömittarit ja muut lisävarusteet asianmukaisesti järjestelmävaatimusten mukaisesti, jotta voit seurata höyryn painetta ja lämpötilaa reaaliajassa.
Säännöllinen tarkastus: Tarkasta säännöllisesti paineenalennusventtiili, mukaan lukien venttiilin ytimen ja istukan kulumisen tarkistaminen ja asianmukaisen tiivistyksen varmistaminen. Jos havaitset poikkeavuuksia, vaihda tai korjaa se viipymättä.
Puhdistus ja voitelu: Pidä paineenalennusventtiili puhtaana ja voimansiirron kierteet on voideltava säännöllisesti.
