Räjähdyssuojattu{0}}aaltoventtiili on veden varoventtiili, joka voi estää vesivasaran ja poistaa tuhoavan vesivasaran. Yleensä asennetaan
suunnitteluputkilinjan etuosassa se koostuu useista varoventtiileistä ja siinä on puskurijousirakenne. Kun vesivasara muodostetaan, mutta
sillä ei ole tuhoavaa kykyä, puskurijousi ratkaisee vesivasaran; Kun laite on räjähdyssuojaventtiilin{0}} takana, varoventtiili
ryhmä työskentelee purkaakseen venttiiliontelon paineen ulos venttiilin rungosta, mikä estää räjähdyssuojatun aaltoventtiilin takana olevat laitteet
vesivasaran iskuilta, jotta järjestelmä on suojattu ja laitos toimii normaalisti. Venttiili on turvallinen ja luotettava, ei
on kalibroitava uudelleen{0}}räjähdyksen jälkeen, ja sitä voidaan käyttää jatkuvasti ja sen käyttöikä on pitkä.
Tekniset parametrit
Nimellispaine: 1,0-1,6 MPa
Nimellishalkaisija: 50-200 mm
Sovellettava väliaine: Vesi
Käytettävä lämpötila: 0-80 astetta
Laippastandardit: GB/T 17241.6 GB/T 9113
Testistandardi: GB/T 13927 API598

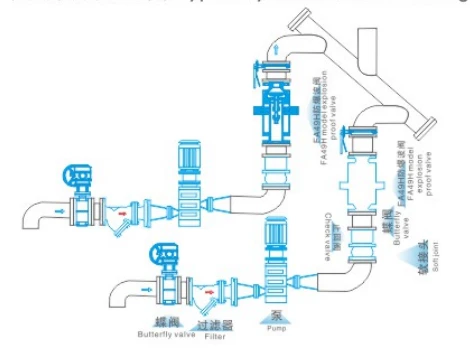

Tyypillisesti ohjepiirustus
Pääosien materiaalit
| Osan nimi | Runko, konepelti | Kevät |
| Materiaalit | Hiiliteräs | Ruostumaton teräs |
Ulkoisen liitännän päämitat
Asennus- ja huoltotiedot
Asennusvaatimukset
Pystyasennus: Venttiilin runko on asennettava pystysuoraan siten, että veden virtaussuunta on kohdistettu nuolimerkintöjen kanssa venttiililevyn juuttumisen estämiseksi.
Esteetön ulostulo: Kuristuslaitteet ovat kiellettyjä poistoaukon päässä esteettömän paineen alenemisen varmistamiseksi ja toissijaisen paineen muodostumisen estämiseksi.
Tiivistystesti: Ennen asennusta on suoritettava tiivistystesti, jotta varmistetaan, ettei laipan liitospinnalla ole vuotoja (vuotonopeus pienempi tai yhtä suuri kuin 0,01 %).
Turvallinen kiinnitys: Käytä kiinnitykseen kaksoislaippapultteja tai hitsausta estääksesi venttiilin siirtymisen räjähdyksen sattuessa.
Huoltopisteet
Säännöllinen tarkastus: Tarkista jousen kimmoisuus ja tiivistepinnan kuluminen kuuden kuukauden välein; vaihda vanhentuneet tiivisteet kahden vuoden välein.
Voitelu ja huolto: Voitele säännöllisesti liikkuvat osat, kuten venttiilin varsi ja palautusmekanismi kitkavastuksen vähentämiseksi.
Ruosteenesto: levitä{0}}ruosteenestopinnoite venttiilin rungon ulkopinnalle pidentääksesi sen käyttöikää.
Tietueen arkistointi: Kirjaa kunkin ylläpitoistunnon aika, sisältö ja testitulokset jäljitettävyyttä ja hallintaa varten.
