TheKumi-Vuorattu kiekkokäsikäyttöinen läppäventtiilisiinä on kiekko-tyyppinen liitosrakenne ja kaksinkertainen-epäkeskorakenne, joka mahdollistaa manuaalisen avaamisen ja sulkemisen. Venttiilin runko on pääasiassa valmistettu valuraudasta tai hiiliteräksestä, vuorattu öljynkestävällä-nitriilikumitiivisteellä, joka tarjoaa yhteensopivuuden erilaisten väliaineiden kanssa huoneenlämmössä ja vakaan toiminnan lämpötila-alueella -40 asteesta 200 asteeseen.
Tiivisteparissa on yhdistetty ruostumaton teräs elastiseen kumivuoraukseen, mikä tukee kaksisuuntaista tiivistystä väliaineen virtaussuunnasta riippumatta, kun taas perhoslevyrunkorakenne vähentää virtausvastusta. Venttiilin rungon pinta on käsitelty paistetulla emalilla korroosionkestävyyden parantamiseksi, ja koko rakenne on kompakti, mukautettava standardien putkilinjan asennusvaatimuksiin.
GNEE Group on johtava yksi{0}} sulkuventtiilien toimittaja Kiinassa, joka tarjoaa sinulle valintatuki- ja räätälöintipalveluita.B2B-venttiiliratkaisut – lähetä vaatimuksesi!
Kumi-Vuorattu kiekkokäsikäyttöinen läppäventtiili Tekniset parametrit
Kokoalue: DN40-DN1200
Painealue: PN6-PN16
Pääteyhteys: Wafer
Materiaali: valurauta, pallografiittirauta, ruostumaton teräs
Tiivisteet: EPDM, PTFE, NBR
Venttiilin rakenne: Sähköinen läppäventtiili pehmeällä tiivisteellä
Kasvotusten: ISO 5752, API 609
Pääteyhteys: ANSI B16.1, ISO 7005
Testaus ja tarkastus: API 598, ISO 5208
Sopiva väliaine: vesi, öljy, kaasu, kevyet kemikaalit
Kumi{0}}vuoratun kiekkokäsikäyttöisen läppäventtiilin ominaisuudet:
1. Tässä venttiilissä on kaksinkertainen epäkeskorakenne, joka tarjoaa tiukemman tiivistyksen sen sulkeutuessa, mikä varmistaa luotettavan tiivistyksen.
2. Tiivistepari on valmistettu ruostumattomasta teräksestä ja nitriiliöljynkestävästä-kumista, mikä tarjoaa pitkän käyttöiän.
3. Kumitiivisterengas voi sijaita venttiilin rungossa tai perhoslevyssä, soveltuen eri väliaineille, jolloin käyttäjät voivat valita sopivan menetelmän.
4. Perhoslevy käyttää runkorakennetta, joka tarjoaa korkean lujuuden, suuren virtausalueen ja alhaisen virtausvastuksen.
5. Kokonaismaalattu pinta estää tehokkaasti korroosiota ja yksinkertaisesti vaihtamalla venttiilin istukan tiivistemateriaalia, sitä voidaan käyttää erilaisten väliaineiden kanssa.
6. Tässä venttiilissä on kaksisuuntainen tiivistystoiminto, eikä väliaineen virtauksen suunta tai tilallinen sijainti vaikuta sen asennukseen; se voidaan asentaa mihin tahansa suuntaan.
7. Tällä venttiilillä on ainutlaatuinen rakenne, se on joustava toiminnassaan, työvoimaa-säästävä ja kätevä.
Päävaraosien kumipala-vuorattu kiekkokäsikäyttöinen läppäventtiilimateriaalit
| Sarjanumero | Osan nimi | Harmaa valurauta (Z) | Hiiliteräs (C) | Ruostumaton teräs (P) | SS316 (R) | Low Carbon SS (PL) | Low Carbon SS (RL) |
|---|---|---|---|---|---|---|---|
| 1 | Ylä- ja alavartalo | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Disc | WCB | 35 (teräs) | CF8 | CF8M | CF3 | CF3M |
| 3 | Perhoslautaset | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | Vuorikerros / istuin | PTFE(F4), PCTFE(F3), FEP(F46), PFA (F4), PO (polyolefiini) | |||||
| 5 | O-rengas | FPM (Viton) | |||||
| 6 | Jousiosa (tiiviste) | Silikonikumi (Si) | |||||
| 7 | Säätö lohkossa | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 | 1Cr18Ni9Ti |
| 8 | Pultti | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | Mutteri | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | Kahva | ZL101 (valettu alumiini kahvayhdistelmällä) | |||||
Kumi-Vuorattu kiekkokäsikäyttöinen läppäventtiilin määritysparametrit
| Malli | Tyyppi | Rakennekuvaus |
|---|---|---|
| DA71F46 | Koko vuorauksen tyyppi | Koko rungon vuori, levyn koko vuori, levy ja levyn akseli integroituna yhdeksi kappaleeksi |
| DA71F4 | Koko vuorauksen tyyppi | Koko rungon vuori, levyn koko vuori, levy ja levyn akseli koottuna |
| DA71F/P | Puoli-vuori (P-tyyppi) | Koko rungon vuoraus, ruostumaton teräslevy (ei vuorattu), levy ja levyn akseli koottuna |

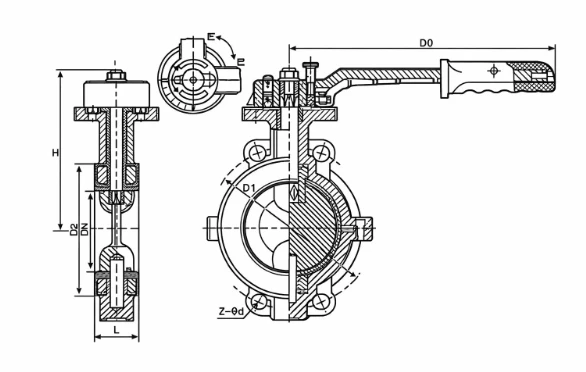

Kumi-Vuorattu kiekkokäsikäyttöinen läppäventtiilipiirros
Kumi-Vuorattu kiekkokäsikäyttöinen läppäventtiilin pääliittimen mitat ja paino
| DN (mm) | NPS (tuumaa) | L | D | D1 | D2 | F | B | Z–⌀d | D0 | H | Paino (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN0,6 MPa | |||||||||||
| 40 | 1 1/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4–⌀14 | 160 | 140 | 2.5 |
| 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4–⌀14 | 200 | 145 | 3.5 |
| 65 | 2 1/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4–⌀14 | 250 | 155 | 4.5 |
| 80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4–⌀18 | 250 | 165 | 6 |
| 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4–⌀18 | 250 | 180 | 7.5 |
| 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8–⌀18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8–⌀18 | 300 | 225 | 16 |
| 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8–⌀18 | 200* | 275 | 48 |
| 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12–⌀23 | 200* | 315 | 60 |
| 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12–⌀23 | 240* | 348 | 75 |
| 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12–⌀23 | 240* | 415 | 82 |
| 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16–⌀23 | 280* | 460 | 123 |
| 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16–⌀23 | 320* | 500 | 150 |
| 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 20–⌀23 | 360* | 530 | 180 |
| 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20–⌀25 | 320* | 670 | 250 |
| 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24–⌀25 | 360* | 755 | 315 |
| 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24–⌀30 | 360* | 805 | 385 |
| 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24–⌀30 | 380* | 995 | 420 |
| 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28–⌀30 | 400* | 1170 | 620 |
| 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32–⌀34 | 400* | 1295 | 788 |
Kumi-Vuorattu kiekkokäsikäyttöiset läppäventtiilisovellukset
Kemianteollisuus
Syövyttävän nesteen kuljetus: Säätelee vahvojen happojen, kuten rikkihapon ja suolahapon, virtausnopeutta putkistoissa korroosion estämiseksi.
Reaktioyksikön ohjaus: Säätelee syöttö- ja poistoputkien virtausnopeutta reaktioastioissa varmistaakseen vakaat reaktioprosessit.
Vedenkäsittelyteollisuus
Urban Water Supply Networks: Ohjaa päävesijohtojen virtausnopeutta vastaamaan eri alueiden vesitarpeita.
Jätevedenkäsittely: Eristää ja säätelee jäteveden ja lietteen virtausnopeutta mukautuakseen prosesseihin, kuten sedimentaatioon ja suodatukseen.
Voimateollisuus
Jäähdytyskiertovesijärjestelmät: Säätelee jäähdytysveden virtausnopeutta lämpövoimalaitoksissa ja ydinvoimalaitoksissa varmistaakseen tehokkaan laitteiden jäähdytyksen.
Rikinpoisto- ja denitrifikaatioyksiköt: Kuljettaa syövyttäviä aineita, kuten kalkkikivilietettä ja kipsilietettä epäpuhtauspäästöjen vähentämiseksi.
Elintarvike- ja lääketeollisuus
Elintarvikkeiden-nesteiden kuljetus: Säätelee mehujen, maidon jne. virtausnopeutta ja varmistaa elintarvikkeiden turvallisuuden niiden myrkyttömien ja antibakteeristen ominaisuuksien ansiosta.
Lääketuotantoputket: Kuljettaa lääkeliuoksia ja syövyttäviä liuottimia ristikontaminaation estämiseksi.
Meri- ja laivanrakennusteollisuus
Meriveden jäähdytysjärjestelmät: Ohjaa meriveden virtausnopeutta laivojen moottoreissa ja ilmastointijärjestelmissä tehokkaan jäähdytyksen aikaansaamiseksi.
Painolastivesijärjestelmä: säätelee painolastiveden ruiskutusta ja purkamista aluksen vakauden ja syväyksen ylläpitämiseksi.

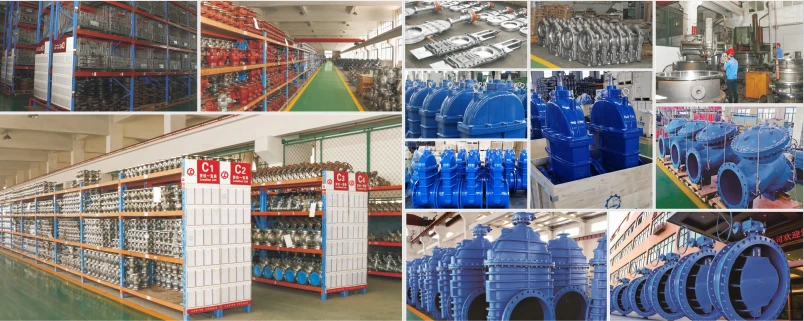

Kumi-Vuorattu kiekkokäsikäyttöinen läppäventtiilitehdas
