A fluoripolymeeri{0}}vuorattu kalvoventtiilion korroosionkestävä-sulku--sulku-/säätöventtiili, jossa on fluoroplastinen (kuten PTFE tai FEP) vuoraus venttiilin rungon sisällä (virtauskanava ja tiivistepinta) ja varustettu fluoripolymeerikalvolla. Virtauskanava avataan tai suljetaan nostamalla, laskemalla tai puristamalla kalvoa.
Fluoripolymeerivuori ja fluoripolymeerikalvo yhdessä eristävät väliaineen venttiilirungon alustasta (useimmiten valurautaa tai hiiliterästä), mikä estää korroosiota. Siinä on etuja, kuten "vahva korroosionkestävyys", "ei kuollutta-kulmatiivistystä" ja "nolla mediakontaminaation" standardien GB/T 12239 ja HG/T 4084 mukaisesti. Sitä käytetään laajalti kemian-, metallurgiassa ja lääketeollisuudessa syövyttävien väliaineiden, kuten vahvojen happojen, alkalien ja orgaanisten liuottimien, kuljettamiseen.
GNEE Group on johtava teollisuusventtiilien valmistaja, joka tarjoaa venttiiliratkaisuja ja räätälöintipalveluita asiakkaille maailmanlaajuisesti.Venttiilin vaatimustenmukaisuustodistukset – Lataa tästä!
Fluori{0}}Vuorattu kalvoventtiili Tekniset parametrit
Kokoalue: DN15–DN300
Painealue: PN6–PN16
Päätyliitäntä: laipallinen, kierteinen tai hylsyhitsaus
Materiaali: Pallorauta tai hiiliteräs Runko PTFE/FEP-vuorella
Tiivisteet: Fluori{0}}Vuorattu EPDM- tai PTFE-kalvo
Venttiilit: Suora{0}}läpivienti tai pato-tyyppinen runkorakenne
Kasvotusten: ISO 5752 / DIN EN 558
Pääteliitäntä: ASME B16.5, EN 1092-1
Testaus ja tarkastus: API 598, ISO 5208
Sopiva väliaine: happamat, emäksiset, syövyttävät ja erittäin{0}}puhtaat nesteet
Fluori{0}}Vuorattu kalvoventtiilin rakenne ja periaate
Kalvon eristys
Pehmeä kalvo, joka on valmistettu kumista tai fluoroplastista (kuten PTFE, FEP) eristää venttiilirungon sisäisen ontelon kokonaan käyttökomponenteista (kuten venttiilin varresta ja venttiililevystä). Käyttökomponentit liikuttavat venttiilin karaa paineilmalla, sähköllä tai manuaalisella käytöllä, jolloin kalvo nousee, laskee tai puristuu, mikä avaa tai sulkee virtausreitin ja estää kosketuksen väliaineen ja metalliosien välillä.
Fluorivuorauksen suojaus
Venttiilin rungon sisäseinä ja virtausreitti on vuorattu fluorimuoveilla (kuten PTFE:llä, PFA:lla), mikä muodostaa korroosiota kestävän -sulun. Fluoroplastisella vuorauskerroksella on tasainen paksuus (2-5 mm) ja se on tiukasti kiinnittynyt alustaan ja vastustaa voimakkaasti syövyttävien väliaineiden, kuten kloorivetyhapon, rikkihapon ja typpihapon, eroosiota.
Fluori{0}}Vuorattu kalvoventtiili päävaraosien materiaaliluettelo
| Ei. | Osan nimi | Harmaa valurauta (Z) | Hiiliteräs (C) | Ruostumaton teräs (P) | Ruostumaton teräs (R) | Vähähiilinen ruostumaton teräs (Pₗ) | Vähähiilinen ruostumaton teräs (Rₗ) |
|---|---|---|---|---|---|---|---|
| 1 | Runko, kansi, levy | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Levyn varsi | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | Vuorikerros | FEP (F46) / PFA (liukoinen PTFE) / PCTFE (F3) / PO (polyolefiini) | |||||
| 4 | Kalvo | FEP (F46) / CR (neopreeni) / PFA (liukoinen PTFE) / FPDM (EPDM) | |||||
| 5 | Varsi pähkinä | ZCuAl10Fe3 | |||||
| 6 | Pultti | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 7 | Mutteri | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | Käsipyörä | HT200 | HT200 | WCC | WCC | WCC | WCC |
Fluori{0}}Vuorattu kalvoventtiilin pääliittimen mitat ja paino
Vakioarvo (PN0.6MPa/PN1.0MPa)
| DN (mm) | NPS (tuumaa) | L | D | D1 | D2 | f | b | Z–Φd | D0 | H1 | H2 | Paino (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4–Φ14 | 120 | 105 | 110 | 3.5 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4–Φ14 | 120 | 105 | 125 | 4 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4–Φ14 | 120 | 120 | 135 | 5 |
| 32 | 1-1/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4–Φ18 | 140 | 125 | 150 | 8 |
| 40 | 1-1/2 | 180 | 145 | 110 | 85 | 3 | 20 | 4–Φ18 | 140 | 140 | 180 | 12 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4–Φ18 | 140 | 155 | 195 | 14 |
| 65 | 2-1/2 | 250 | 180 | 145 | 120 | 3 | 22 | 4/8–Φ18 | 200 | 200 | 255 | 29 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 8–Φ18 | 200 | 200 | 255 | 29 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8–Φ18 | 280 | 270 | 325 | 46 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8–Φ23 | 300 | 340 | 410 | 75 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 28 | 8–Φ23 | 400 | 400 | 560 | 105 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 28 | 8–Φ23 | 400 | 480 | 600 | 170 |
| 250 | 10 | 680 | 390 | 350 | 320 | 3 | 30 | 12–Φ23 | 480 | 565 | 800 | 240 |
| 300 | 12 | 790 | 440 | 400 | 368 | 4 | 32 | 12–Φ25 | 500 | 585 | 680 | 320 |

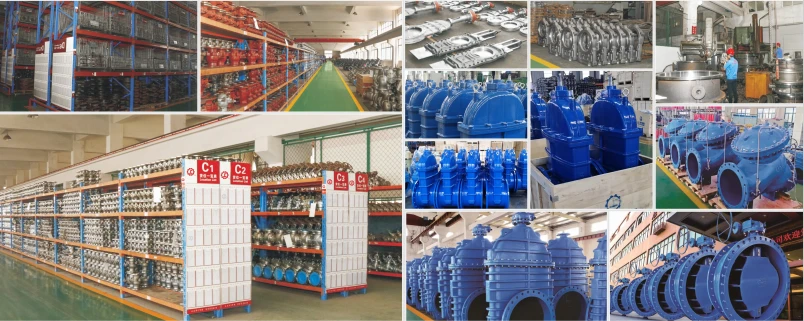

Fluori{0}}Vuorattu kalvoventtiilitehdas
