Ylä-asennetussa nivelpalloventtiilissä on ylä-sisääntulorakenne, jossa pallo, tiivisterengas ja muut ydinkomponentit on asennettu venttiilirungon yläosan kautta. Tämä mahdollistaa huollon tai istuimen vaihdon ilman putkilinjan purkamista. Se mahdollistaa putkilinjan väliaineen avaamisen/sulkemisen tai virtauksen säätelyn kääntämällä palloa 90 astetta, mikä tekee siitä sopivan korkeapaineisiin, syövyttäviin ja vaikeasti--purettaviin putkisovelluksiin (kuten haudattuihin putkiin).
Rakenteelliset ominaisuudet
- Kiinteä pallorakenne: Toisin kuin kelluvissa palloventtiileissä, ylä-asennetun nivelpalloventtiilin pallo pysyy kiinteässä asennossa venttiilin avautumisen ja sulkemisen aikana, ja vain istukka pyörii pallon ympäri. Tämä muotoilu parantaa venttiilin paineenkestävyyttä ja kestävyyttä, mikä tekee siitä erityisen sopivan korkeapainesovelluksiin.
- Ylös-Asennettu asennus: Venttiilin toimilaite (esim. manuaalinen, pneumaattinen, sähköinen) on asennettu venttiilirungon päälle. Tämä helpottaa huoltoa ja korjausta, mikä on erityisen edullista tiukoissa{4}}asennusympäristöissä.
- Kaksoissulku- ja tyhjennystoiminto: Joissakin ylhäällä{0}}asennetuissa palloventtiileissä on kaksi esto- ja poistotoimintoa, jotka varmistavat putkiston täydellisen sulkeutumisen ja estävät väliaineen vuotamisen jopa huollon tai istuimen vaihdon aikana, mikä täyttää turvallisen käytön vaatimukset.
- Tiivistysteho: Tyypillisesti käyttää metallista -metalliin- kovia tiivisteitä tai se on varustettu elastisilla tiivisterenkailla, mikä varmistaa luotettavan tiivistyksen äärimmäisissä olosuhteissa ja tarjoaa kaksisuuntaisen tiivistyskyvyn. Sopii järjestelmiin, joissa on kaksisuuntainen väliaineen virtaus.
Sovellusalueet
- Oil & Gas: Käytetään öljy- ja kaasukenttien keräämisessä ja kuljetuksissa, pitkän matkan{0}}putkistoissa ja maakaasun käsittelylaitoksissa väliaineiden, kuten maakaasun ja raakaöljyn, virtauksen ohjaamiseen. Soveltuu erityisesti korkeapaineisiin{1}}siirtojärjestelmiin.
- Kemian- ja petrokemianteollisuus: Soveltuu kemiallisiin prosesseihin, jotka sisältävät syövyttäviä, myrkyllisiä tai korkean lämpötilan -väliaineita, kuten kemiallisten raaka-aineiden kuljetukseen ja reaktioväliaineen hallintaan.
- Sähköteollisuus: Käytetään voimalaitosten höyry- ja lauhdejärjestelmissä korkean{0}}paineen höyryn katkaisuun ja säätelyyn, mikä varmistaa järjestelmän turvallisen ja tehokkaan toiminnan.
- Offshore-alustat: Offshore-laitoksissa, kuten öljynporauslautoilla, ylä{0}}asennettuja kiinteitä palloventtiilejä käytetään laajalti nesteen ohjaamiseen vedenalaisissa putkistoissa ja alustoissa niiden korroosionkestävyyden ja korkean{1}}paineen ansiosta.
Käyttö ja huolto:
- Helppokäyttöinen: Kaukosäädin tai paikallinen manuaalinen käyttö voidaan saavuttaa toimilaitteen avulla, mikä tarjoaa nopean reagoinnin ja helpon käytön.
- Kätevä huolto: vaikka huipulle asennettu{0}}rakenne helpottaa huoltoa, sen monimutkainen rakenne vaatii silti ammattihenkilöstön huoltoa varten. Tiivisteet, laakerit ja toimilaitteet on tarkastettava säännöllisesti venttiilin oikean toiminnan varmistamiseksi.
- Asennusvaatimukset: Varmista asennuksen aikana, että venttiili on oikein linjassa putkilinjan laipan kanssa sekä toimilaitteen oikea asennus ja johdotus. Kun otetaan huomioon sen paino ja koko, asianmukainen nostoväline saattaa olla tarpeen.

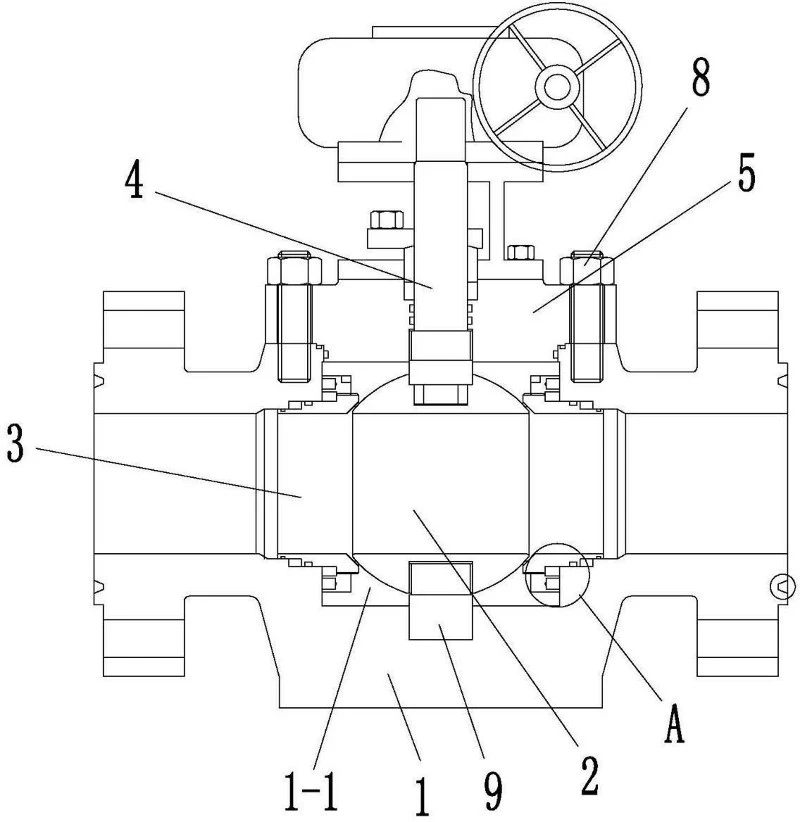

Ylhäällä sisäänvientirunkoon asennettu palloventtiilin piirros
