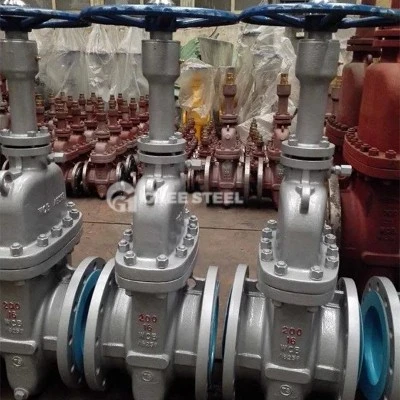

Laatan porttiventtiili on venttiili, joka toteuttaa avautumisen ja sulkemisen ohjauksen liu'uttamalla rinnakkaisia portlevyjä. Sen ydinrakenne koostuu venttiilin rungosta, venttiililevystä, venttiilin varresta ja tiivistyskomponenteista. Se on suunniteltu putkilinjajärjestelmille, joissa on korkea paine ja erittäin syövyttävät väliaineet (kuten öljy ja maakaasu).
1. avainrakenne ja työtila
Porttilevyn suunnittelu
Rinnakkainen kaksoisporttilevyrakenne (joillakin malleilla on käyttömekanismi), joka muodostaa tiivistysparin keskipaineen tai jousivaikutuksen kautta.
Virtausoppaan reikän suunnittelu on jaettu kahteen luokkaan:
Virtausoppaan reiällä: Vähennä painehäviö, joka sopii öljy- ja kaasuputkiin, jotka vaativat putken puhdistusta, mutta kustannukset nousevat noin 15%;
Ilman virtausoppaan reikää: kevyt muotoilu, joka sopii skenaarioihin, joissa putkenpuhdistusta ei vaadita, mutta tiivistyspinta on helposti heikentynyt.
Saling -mekanismi
Kelluva venttiilin istuin yhdistetään O-renkaaseen kaksisuuntaisen tiivistymisen saavuttamiseksi esikuormituksen läpi, ja tiivistyspinnan tasaisuusvirhe on pienempi tai yhtä suuri kuin 0,001 mm.
Patentoitu hiekan murtumistekniikka (kuten joustava hiekan estävä rengas) voi vähentää hiekan kertymisen todennäköisyyttä ja pidentää tiivisteen tiivisteen käyttöikää.
Drive Configuration
Sähkölaite on vakiona, hydraulinen tai pneumaattinen toimilaite on valinnainen, venttiilin varren lanka ulottuu kiinnikkeeseen ja stabiilisuus on vahva.
2. päätyypit ja sovellettavat skenaariot
| Luokitusulottuvuus | Tyypit ja ominaisuudet | Tyypilliset sovellusskenaariot |
|---|---|---|
| Rakennesuunnittelu | Kokoporausventtiilin runko (matala paineen pudotus) vs. Venturi-venttiilin runko (virtausnopeuden optimointi) | Öljy- ja kaasun runkoviivat (kuten länsi-itä kaasuputki) vs. kemialliset kasvit |
| Asennusympäristö | Haudattu tyyppi (IP68 -suoja) vs. tavanomainen tyyppi | City Gas Pipeline Network vs jalostamoputkisto |
3. Suorituskyky edut ja rajoitukset
Edut
Painekestävyys saavuttaa PN150: n (erityinen malli PN100), sovellettava lämpötila -alue -29 astetta ~ 121 astetta (haudattu tyyppi laajennettu -40 asteeseen);
Avaus- ja sulkemismomentti on vain 50% samanlaisista porttiventtiileistä, helppo käyttää;
Virtauksen säätelyn tarkkuus on parempi kuin tavanomaiset porttiventtiilit, ja paineen pudotus vähenee yli 30%.
Rajoitukset
Mallit, joilla ei ole siirtämistä, ovat alttiita epäpuhtauksien kertymisen takia ja vaativat säännöllistä huoltoa;
Metallin tiivistyspinnan kulumisnopeus on korkea korkeissa paine -ero -olosuhteissa, ja tarvitaan kompensointisuunnittelu (patentoitu ratkaisu voi pidentää käyttöikää yli 500 000 toimintaan).
4. tyypilliset sovellusalueet
Energiankuljetus: maakaasun pitkän matkan putkilinjat (pääasiassa haudattu);
Petrokemiallinen: rikkipitoinen raakaöljyn jalostus, framcing-nesteen hallinta;
Kaupunkien infrastruktuuri: Kaasuputkilinjan solmun ohjaus.
Rakenteellisten innovaatioiden (kuten ohjausreiän suunnittelu) ja materiaalien päivitysten (316L ruostumattomasta teräksestä valmistettu runko + PTFE -tiiviste) kautta litteät porttiventtiilit ovat osoittaneet suurta luotettavuutta ja pitkää käyttöikää monimutkaisissa työoloissa.
