Kova-tiivisteläppäventtiili on läppäventtiili, jossa tiivistepinnan molemmat puolet on valmistettu metallista tai muista suhteellisen kovista materiaaleista. Sen toimintaperiaate on, että venttiilin varren pyörittäminen saa läppälevyn pyörimään, jolloin venttiili avautuu ja sulkeutuu. Pyörimisen aikana läppälevy saa myös venttiilin istukan pyörimään, jolloin läppälevyn ja venttiilin istukan väliin muodostuu tiiviste. Kun perhoslevy kääntyy 90 astetta, venttiili on täysin auki, jolloin ainoa vastus nestevirtaukselle on perhoslevyn paksuus, mikä johtaa erittäin alhaiseen virtausvastukseen.
GNEE Group on erikoistunut venttiilien tuotantoon.Ota yhteyttä saadaksesi piirustukset.
Kovatiivisteisen läppäventtiilin tekniset tiedot
Nimellishalkaisija: DN50-DN1000
Istuimen tiiviste: Seos, Stellite, Ruostumaton teräs
Nimellispaine: 1.0Mpa-4.0Mpa
Liitäntätyyppi: kiekko, laippa
Sovellettava lämpötila: -20ºC-+150ºC-425ºC
Käyttötapa: Manuaalinen, Kierukkavaihde, Pneumaattinen, Sähköinen
Venttiilin rungon materiaali: valuteräs, ruostumaton teräs
Valmistusstandardi: GB (Kiinan kansallinen standardi), DIN (saksalainen standardi), API (amerikkalainen standardi), ANSI (amerikkalainen standardi)
Käytettävät materiaalit: Vesi, öljy, höyry, kaasu, jauhe, neste
Laajat sovellukset: öljy, kemikaalit, sähkö, ympäristönsuojelu, vesihuolto, lämmitys, vesihuolto ja viemäröinti, teollisuus, koneet
Kovatiivisteinen läppäventtiili Rakenteelliset ominaisuudet
Kovatiivisteen{0}}läppäventtiilin rakenteellisia ominaisuuksia ovat:
Järkevä muotoilu, kompakti rakenne, pieni koko, kevyt ja helppo asennus ja käyttö.
Tiivistepinta on valmistettu metallimateriaalista, tarkkuuskoneistettu ja hiottu, jotta varmistetaan erittäin alhainen vuotonopeus myös korkeissa paine-eroissa.
Nerokas kiilarakenne antaa venttiilille automaattisen tiivistystoiminnon, joka kiristyy sen sulkeutuessa, ja kompensoivat tiivistyspinnat saavuttavat nollavuotoja.
Ainutlaatuinen kolmisuuntainen epäkeskorakenne eliminoi kitkan tiivistepintojen välillä ja pidentää venttiilin käyttöikää.
Analyysi kovien-tiivisteläppäventtiilien ydinominaisuuksista ja eduista/haitoista
1. Keskeiset edut
(1) Erinomainen kulutuskestävyys
Tiivistepari on valmistettu kovasta materiaalista, joka kestää kiinteitä hiukkasia, kuituja tai suspendoituneita aineita sisältävien väliaineiden eroosiota. Se soveltuu erittäin hankaaviin työolosuhteisiin, kuten lietteeseen, tuhkaan ja mudaan. Esimerkiksi voimalaitoksen rikinpoistojärjestelmässä, kun kuljetetaan kipsihiukkasia sisältävää lietettä, kova-tiivisteläppäventtiilin käyttöikä voi olla 3–5 kertaa pehmeän-tiivisteläppäventtiilin käyttöikä.
(2) Korkean lämpötilan ja korkean paineen kesto
Lämpötila-alue: Kestää yleensä -20 - 450 astetta (materiaalista riippuen, kuten keraamiset tiivisteet, jotka kestävät korkeampia lämpötiloja), ylittää huomattavasti pehmeätiivisteisten läppäventtiilien ylälämpötilarajan (yleensä alle tai yhtä suuri kuin 200 astetta);
Paineluokitus: Voi täyttää korkeat PN16-PN100-painevaatimukset (tai jopa korkeammat), sopii sellaisiin skenaarioihin kuin öljyputkiin ja höyryverkkoihin.
(3) Luotettava tiivistys ja pitkä käyttöikä
Metallitiivistepinta ei vanhene tai väänny helposti keskilämpötilan muutosten tai pitkäaikaisen{0}}käytön vuoksi. Erityisesti korkeassa paineessa se voi saavuttaa "itsetiivistymisen" keskipaineella, mikä johtaa vähäiseen vuotoon (täyttää yleensä API 598 -standardin VI tiivistysvaatimukset).
(4) Laaja valikoima soveltuvia tietovälineitä
Sitä voidaan käyttää vedelle, höyrylle, öljylle, happamille ja emäksisille väliaineille sekä nesteille, jotka sisältävät hiukkasia. Erityisesti syövyttävissä ympäristöissä kestävyyttä voidaan parantaa merkittävästi valitsemalla korroosionkestäviä seoksia (kuten 316L ja Hastelloy).
2. Rajoitukset
(1) Korkeat käsittelykustannukset
Kovien materiaalien leikkaaminen ja hionta on vaikeaa, ja se vaatii erikoistyökalujen ja tarkkuuslaitteiden (kuten viiden{0}}akselisen työstökeskuksen) käyttöä, mikä johtaa korkeampiin valmistuskustannuksiin kuin pehmeä{1}}tiivisteläppäventtiilit.
(2) Suuri avaus- ja sulkemismomentti
Metallien tiivistyspintojen välinen kitkakerroin on korkea, erityisesti korkeassa-paineessa, mikä vaatii tehokkaamman toimilaitteen, mikä lisää asennustilaa ja lisää kustannuksia.
(3) Rajoitettu tiivistyskyky matalassa-lämpötilassa
Jotkin metallimateriaalit voivat haurastua matalissa lämpötiloissa (esim. tavallinen ruostumaton teräs alle -100 astetta), mikä edellyttää matalalämpöisten terästen (esim. LCB, LC3) tai erityisten tiivistysrakenteiden valintaa.
(4) Rajoitettu säätötarkkuus
Lineaarinen suhde läppäventtiilin kiertokulman ja virtausnopeuden välillä ei ole yhtä vahva kuin palloventtiileillä tai säätöventtiileillä; siksi huolellinen valinta on tarpeen tarkassa virtauksen säätöskenaariossa.
Kovatiivisteinen läppäventtiili Suorituskykyominaisuudet
Korkean lämpötilan kestävyys: Metallisen tiivistyspinnan ansiosta kova-tiivisteläppäventtiili kestää korkean-lämpötilan, mikä ylläpitää vakaan tiivistysvaikutuksen korkeissa lämpötiloissa.
Kulutuskestävyys: Metallisen tiivistemateriaalin erinomainen kulutuskestävyys pidentää kovatiivisteen{0}}läppäventtiilin käyttöikää ja vähentää vaihto- ja huoltotiheyttä.
Hyvät mekaaniset ominaisuudet: Kova{0}}tiivisteläppäventtiilillä on korkea mekaaninen lujuus ja jäykkyys, ja se kestää suuria paineita ja vääntömomentteja.

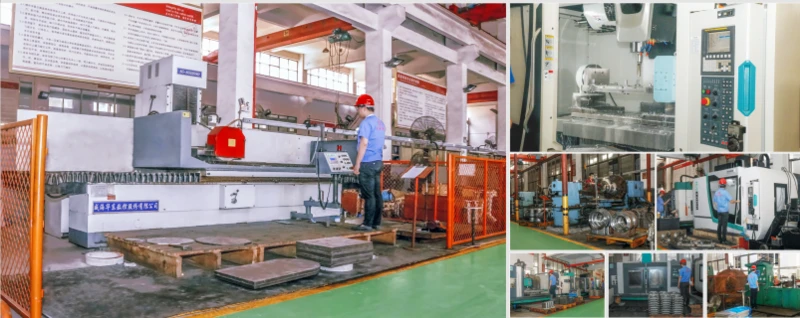

Kovatiivisteinen läppäventtiilitehdas
GNEE Group omistaa satoja venttiilien tuotanto- ja testauslaitteita ja tarjoaa räätälöityjä venttiilipalveluita-lähetä meille piirustuksesi, ja räätälöimme{0}}ne sinulle.
