Sähkötoimiset luistiventtiilitovat keskeisiä laitteita teollisuuden putkistojärjestelmissä, joita käytetään nesteiden (nesteiden ja kaasujen) virtauksen ohjaamiseen. Ne koostuvat sähkötoimilaitteesta ja venttiilirungosta, ja ne avautuvat ja sulkeutuvat automaattisesti sähköenergialla. Niiden ydintehtävä on katkaista tai avata putkilinjan väliaine. Ne soveltuvat skenaarioihin, joissa vaaditaan tarkkaa virtauksen ohjausta tai etäkäyttöä, kuten petrokemian-, vedenkäsittely- ja sähköteollisuudessa. Manuaalisiin luistiventtiileihin verrattuna sähköiset luistiventtiilit parantavat merkittävästi toiminnan tehokkuutta ja turvallisuutta sekä vähentävät manuaalisten toimenpiteiden tarvetta.
GNEE Group valmistaa venttiileitä, jotka täyttävät ANSI-, API- ja ASTM-standardit ja on ISO-sertifioitu. Alan-Johtavat venttiilit –Hanki demo jo tänään!
Sähkötoiminen luistiventtiili Tekniset parametrit
Materiaali: hiiliteräs (WCB, WCC lujuutta varten), ruostumaton teräs (SS304, SS316 korroosionkestävyys), valurauta
Kokoalue: 2" - 48" (DN50-DN1200)
Liitäntävaihtoehdot: laipallinen, kierre (NPT, BSP), puskuhitsaus, hylsyhitsaus
Käyttöpaine: Luokka 150 - Luokka 1500 (jopa 2500 psi / 172 bar)
Käyttölämpötila: -29 astetta 425 asteeseen
Tiivistysvaihtoehdot: metalli---metalli, joustava istukka, grafiitti, PTFE
Valmistusmenetelmä: Valettu, taottu, koneistettu
Sovellettava väliaine: vesi, öljy, kaasu, höyry, kemialliset nesteet
Valmistusstandardi: API 600, API 602, ASME B16.34, BS 5163, DIN 3352
Sähköisen luistiventtiilin rakenteelliset ominaisuudet:
Tiivistysjärjestelmä
Käyttää paineen itsekiristyviä{0}}tiivisteitä tai venttiilin rungon-kannen tiivistetiivisteitä varmistaakseen nollavuotoja korkeapaineisissa-paineolosuhteissa.
Venttiililevyn ja istukan tiivistepinnat on valmistettu koboltti-kromi-volframiseoksesta, joka on ruiskutettu plasma-. Kovuus on vähintään HRC60, kestää kulutusta ja naarmuuntumista ja pidentää käyttöikää 3–5 kertaa.
Venttiilin varren ja levyn muotoilu
Venttiilin varsi on valmistettu nitratusta teräksestä, jossa on pintanitrauskäsittely, mikä nostaa sen kovuuden HV850:een tai korkeampaan, mikä tarjoaa erinomaisen korroosionkestävyyden tavalliseen ruostumattomaan teräkseen verrattuna.
Venttiililevyssä on kaksinkertainen{0}}porttirakenne, jonka keskellä on yleisnivel, joka säätää automaattisesti tiivistepinnan sovituksen. Venttiililevyt ovat vaihdettavissa huollon aikana, mikä vähentää ylläpitokustannuksia.
Sähkötoimilaite
Varustettu vääntömomentin ohjausmekanismilla, paikan päällä toimivalla-käyttömekanismilla ja manuaalisella-sähköisellä kytkentämekanismilla, jotka tukevat paikallista käyttöä, PLC-etäohjausta ja älykästä 4–20 mA virtasignaalien säätöä.
Suojaustaso saavuttaa IP67:n, jota voidaan mukauttaa laajalle lämpötila-alueelle -40 asteesta +85 asteeseen, moottorin käyttöiän ollessa yli 100 000 avaus- ja sulkemisjaksoa.
Sähköisen luistiventtiilin suorituskyvyn edut:
Matala nesteen vastus:
Luistiventtiilin runko on suoraa{0}}läpivientiä, mikä varmistaa tasaisen väliaineen virtaussuunnan. Sen virtausvastuskerroin on vain 1/3 palloventtiilistä, joten se soveltuu korkean -virtaus-putkilinjoihin.
Kaksisuuntainen tiivistys ja asennuksen joustavuus:
Väliaineen virtaussuunta ei rajoita luistiventtiilejä, ja ne voidaan asentaa vaaka- tai pystysuoraan, mikä helpottaa putkilinjan optimointia.
Korkean paineen ja korkeiden lämpötilojen kestävyys:
Nimellispaineluokitukset kattavat CL150 (PN2.0MPa) - CL2500 (PN42.0MPa), ja lämpötila-alue on -60 asteesta +550 asteeseen, mikä täyttää äärimmäisten käyttöolosuhteiden, kuten ydinvoiman ja syvänmeren kaivostoiminnan, vaatimukset.
Älykäs ohjaus:
Tukee AI-palautesignaaleja ja DO/AO-ohjausta, ja se voidaan yhdistää SCADA-järjestelmiin automaattisen putkilinjan paineen säätelyn ja hätäpysäytys{0}}toimintojen saavuttamiseksi.
Sähköinen luistiventtiili Sovellukset
| Teollisuus | Sovellusskenaariot | Perusvaatimukset |
|---|---|---|
| Petrokemian | Raakaöljy/maakaasu pitkän matkan{0}}putket, jalostamoiden reaktorien valvonta | Korkean paineen kestävyys (10-42 MPa), korroosionkestävyys (H₂S-ympäristö), tiivistys ilman vuotoa, nopea sammutus (vasteaika enintään 3 sekuntia) |
| Sähkövoima | Lämpövoimakattiloiden vesiputket, ydinvoiman primääripiirin jäähdytysnesteputket | Ultra-korkean lämpötilan kestävyys (500-600 astetta), säteilynkestävyys (ydintason luistiventtiilien on läpäistävä neutronisäteilytestit), korkea luotettavuus (MTBF suurempi tai yhtä suuri kuin 10 000 tuntia) |
| Kunnat ja ympäristönsuojelu | Vesilaitosten raakaveden ottoputket, pääkaasuverkkojen vyöhykeohjaus | Suuri halkaisija (DN500-DN2000), alhainen virtausvastus, korroosionkestävyys (pallografiittivalurauta + epoksihartsipinnoite), kaukovalvonta |
| Uusi Energia | Vetysäiliöiden poisto vedyn tankkausasemilla, litiumakkulietteen kuljetusputkistoja | Vetyhaurastumista kestävä materiaali (Inconel 625 -seos), ultra-alhainen vuotonopeus (pienempi tai yhtä suuri kuin 1×10⁻⁶ Pa·m³/s), puhdastilarakenne (Ra pienempi tai yhtä suuri kuin 0,8 μm) |
| Syvänmeren-erikois | Merenalaiset kaivonpäälaitteet, teräksenvalmistusmasuunien jäähdytysvesiputket | Korkean paineen kestävyys (25-30 MPa), alhaisen lämpötilan kestävyys (-5 astetta - +10 astetta), meriveden korroosiosuojaus (nikkeli-alumiinipronssimateriaali) |

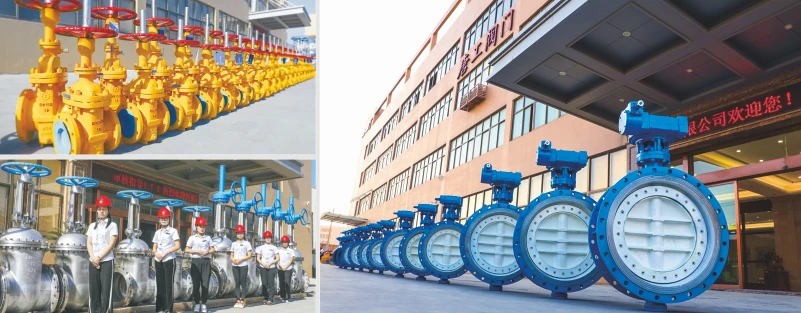

Sähköinen sulkuventtiilitehdas
