Virtauksensäätöventtiileillä ja paineensäätöventtiileillä on tärkeä rooli hydraulisissa ja pneumaattisissa järjestelmissä, mutta ne eroavat toisistaan merkittävästi, pääasiassa seuraavilta osin:
Perusmääritelmät ja -funktiot
Virtauksen säätöventtiili: Käytetään ensisijaisesti asetetun virtausnopeuden ylläpitämiseen. Se ohjaa virtausnopeutta muuttamalla venttiilin aukon virtausalueen kokoa tai virtauskanavan pituutta sääteleen siten toimilaitteen nopeutta.
Paineensäätöventtiili: Itse{0}}toimiva säätöventtiili, jota käytetään ylläpitämään asetettua painetta ja joka on säädettävissä poistopaineen mukaan. Se toimii periaatteella tasapainottaa venttiilin ytimeen vaikuttava nestepaine ja jousivoima, jota käytetään pääasiassa nesteen virtauspaineen ohjaamiseen ja säätelyyn.
Sovellusskenaariot
Virtauksen säätöventtiili: Käytetään laajasti hydraulijärjestelmissä, jäähdytysjärjestelmissä ja vedenkäsittelyjärjestelmissä virtausnopeuden säätämiseksi ja järjestelmän toiminnan vakauttamiseksi. Esimerkiksi kuristusnopeuden säätöpiirissä virtauksensäätöventtiili ohjaa toimilaitteen nopeutta säätämällä venttiilin sydämen aukkoa.
Paineensäätöventtiili: Käytetään laajasti teollisuustuotannossa pneumaattiseen ohjaukseen, hydrauliseen ohjaukseen ja ylipainesuojaukseen. Esimerkiksi hydraulijärjestelmissä paineensäätöventtiilit voivat rajoittaa järjestelmän maksimipainetta ylikuormituksen estämiseksi; ne voivat myös vakauttaa painetta tietyssä järjestelmän kohdassa, mikä varmistaa vakaan toiminnan.
Toimintaperiaate
Virtauksen säätöventtiili: Toimii periaatteella, joka säätelee hydraulista vastusta, säätelee virtausnopeutta muuttamalla venttiilin aukon virtausaluetta. Kun paine-ero venttiilin aukossa on vakio, virtausalueen muuttaminen säätää virtausnopeutta.
Paineensäätöventtiili: Toimii periaatteella, joka tasapainottaa venttiilin ytimeen vaikuttavan nesteen paineen ja jousivoiman. Kun järjestelmän paine kasvaa, paine venttiilin sydämessä kasvaa. Kun tämä paine ylittää jousivoiman, venttiilin sydän liikkuu muuttaakseen öljykanavan on/off-tilaa, mikä säätelee järjestelmän painetta.
Rakenteelliset ominaisuudet
Virtauksensäätöventtiili: Käyttää erilaisia muotoja, kuten uimuriventtiilejä, yksi-levyventtiilejä ja monireikäisiä-venttiilejä. Näiden rakenteellisten ominaisuuksien ansiosta virtauksensäätöventtiilit voivat joustavasti säätää virtausta eri käyttöolosuhteiden mukaan.
Paineensäätöventtiili: Käyttää tyypillisesti itsesäätyvää{0}}mekanismia, kuten jousia tai kalvoja. Nämä komponentit voivat havaita järjestelmän paineen muutokset ja tehdä vastaavat säädöt, mikä ylläpitää järjestelmän paineen vakauden.

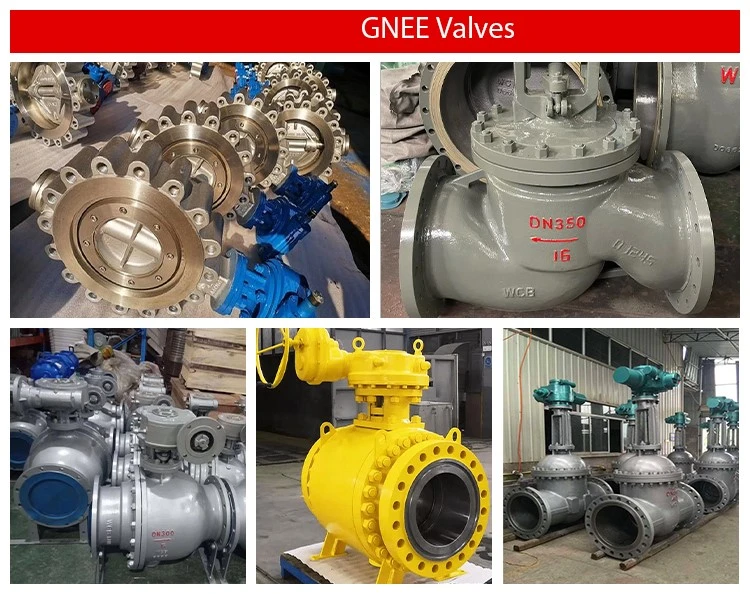

Paineensäätöventtiilin ja virtauksen säätöventtiilin tehdas
