TheY-tyyppinen palloventtiilion korkean -lämpötilojen, korkean -paineen suora-virtauspalloventtiili, joka kuuluu pakko-tiivisteventtiililaitteiden luokkaan. Sitä käytetään pääasiassa öljy-, kemian- ja sähköteollisuuden putkijärjestelmissä. Sen nimellispainealue on 0,1-32 MPa, sovellettava lämpötila on -40 asteesta 550 asteeseen ja liitännän koko on DN15-DN600.
Venttiilin runko on valmistettu taotusta teräksestä tai valuteräksestä (kuten WCB, SS304 jne.), ja tiivistepinnassa on kartiomainen rakenne, jossa käytetään Stellite-kovametalliseos push{2}}hitsattuja tai PTFE-tiivisterenkaita. Tämä rakenne vähentää tehokkaasti väliaineen aiheuttamaa tiivistyspinnan eroosiota ja epäpuhtauksien pidättymistä, mikä vähentää kulumista ja naarmuja.
GNEE Group on ollut ammattimainen Y--tyyppisten palloventtiilien toimittaja 18 vuoden ajan.ISO-Sertifioidut venttiilit – Hanki näytteet välittömästi!
Y-type globe valve Tekniset parametrit
Kokoalue: 1/2" - 2" (DN15 - DN50)
Painealue: Luokka 800, 1500, 2500
Päätyliitäntä: Muhvihitsaus tai kierrepäät
Materiaali: taottu teräs (ASTM A105, A350 LF2, A182 F316)
Tiivisteet: metalli---metallitiiviste
Venttiilin rakenne: Y-kuvio pultatulla konepellillä
Kasvotusten: Täyttää ASME B16.10
Testaus ja tarkastus: API 598:n mukaan
Sopiva väliaine: Höyry, kaasu, öljy ja muut neutraalit nesteet
Y-tyypin palloventtiilin ominaisuudet:
Alhainen virtausvastus: Y{0}}-muotoinen virtausreitti optimoi väliaineen virtauksen vähentäen turbulenssia ja painehäviötä. Virtausvastus on pienempi 30 %-50 % verrattuna perinteisiin luistiventtiileihin, mikä tekee siitä erityisen sopivan paine-pisaraherkkiin järjestelmiin, kuten pumpun ulostuloihin ja pitkän matkan putkistoon.
Hyvä tiivistyskyky: Kartiomainen tiivistyspinta: Pieni kosketuspinta venttiililevyn ja istukan välillä, korkea yksikön paine ja vuotonopeus ANSI-luokkaan VI asti (kupla{0}}tiivistys);
Kaksoistiivisterakenne: Tukee kovametallipäällystettä (kuten Stellite-koboltti{0}}pohjainen seos) tai pehmeää tiivistettä (kuten PTFE, grafiitti), mikä tarjoaa kulumisen ja korroosionkestävyyden.
Äärimmäiset käyttöolosuhteet
Sopeutuvuus korkeaan lämpötilaan ja korkeaan paineeseen: Venttiilin rungon materiaaleja ovat hiiliteräs (WCB), ruostumaton teräs (304/316) ja seosteräs (WC6/WC9), joiden käyttölämpötila-alue on -196 asteesta 550 asteeseen ja paineluokitukset luokkaan 2500 (PN420);
Eroosionkestävyys: Virtaviivaiset venttiilin ontelot ja kulumista{0}}kestävät pinnoitteet (kuten volframikarbidi) vähentävät väliaineen aiheuttamaa sisäosien eroosiota, mikä tekee siitä sopivan ankariin olosuhteisiin, joissa on kiinteitä hiukkasia.
Helppokäyttöisyys ja huolto
Lyhytiskuinen varsi: Lyhyt varren liike ja nopea avautumis- ja sulkemisnopeus (täysin auki tai kokonaan sulkeutuen 90 asteen kiertoliikkeellä), mikä vaatii vähemmän vaivaa toimiakseen;
Online-huolto: Jotkin mallit tukevat erillistä venttiilin kannen ja venttiilirungon rakennetta, mikä mahdollistaa tiivisteiden tai venttiililevyjen vaihtamisen ilman putkilinjan purkamista;
Monipuoliset käyttötavat: Tukee manuaalista (käsipyörä, vaihteisto), sähköistä, pneumaattista tai hydraulista käyttöä automaation etäohjaustarpeiden täyttämiseksi.
Y-tyypin palloventtiilisovellukset:
Öljy- ja kaasuteollisuus
Öljy- ja kaasuputket: Hiekka{0}}pitoisen, korkean-viskositeettisen raakaöljyn tai maakaasun avaamisen ja sulkemisen hallinta, painehäviön ja tukosriskin vähentäminen.
Jalostus- ja kemialliset yksiköt: Käytetään korkean lämpötilan öljytuotteiden (kuten jäännösöljyn ja asfaltin) tai syövyttävien väliaineiden (öljyä ja kaasua sisältävien rikki-pitoisuuksien) kuristukseen ja eristämiseen.
Kemian- ja lääketeollisuus
viskoosien väliaineiden, kuten polymeerien, hartsien ja kolloidien, käsittely, jotta vältetään perinteisten sulkuventtiilien liiallinen virtausvastus;{0}}
Syövyttävien väliaineiden eristäminen: Korroosionkestäviä -tiivisteitä happoja, emäksiä ja liuottimia sisältäviin putkiin käyttämällä ruostumattomasta teräksestä tai fluoripolymeerillä{1}}päällystettyjä venttiileitä.
Sähkö- ja energiajärjestelmät
Höyryjärjestelmät: korkean -lämpötilan ja korkean-paineen höyryn hallinta (alle 550 astetta tai enintään 26 MPa) päähöyryputkissa ja lauhdejärjestelmissä, kuten lämpövoimaloiden syöttöveden säätöventtiileissä;
Ydinvoiman apujärjestelmät: jäähdytysvesipiirien ja radioaktiivisten välineiden putkistojen luotettava eristys.
Kaivos- ja metallurginen teollisuus
Lietteen ja mudan kuljetus: Kiinteitä hiukkasia sisältävien lietteiden ja rikastushiukkasten käsittely, venttiilien kulumisen ja tukkeutumisen estäminen;
Korkean lämpötilan-sulan suolaputket: Sulan suolan tai sulan metallin virtauksen hallinta metallurgisissa sulatusjärjestelmissä.
Ympäristönsuojelu ja vedenkäsittely
Jätevedenkäsittely: Käytetään suspendoituneita kiintoaineita ja kuitupitoisia epäpuhtauksia sisältävien jätevesiputkien avaamiseen ja sulkemiseen, mikä vähentää venttiilien liettymistä;
Rikinpoisto- ja denitrifikaatiojärjestelmät: Säätelee kalkkikivilietteen tai ammoniakkiveden virtausnopeutta sopeutumaan syövyttäviä väliaineita sisältäviin ympäristöihin.

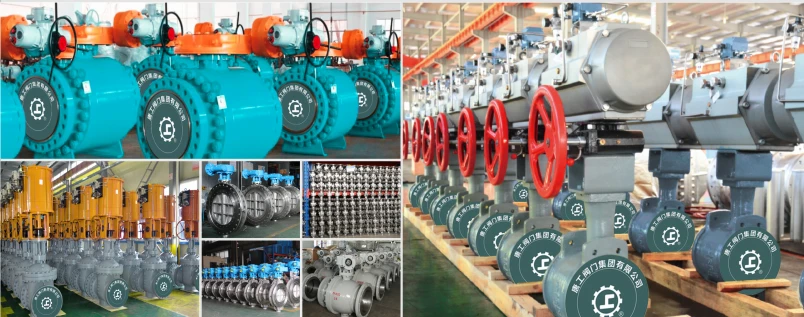

Y-tyyppinen palloventtiilitehdas
